Парк Ленінського Комсомолу

Задача

Для об’єкта потрібно було спроєктувати та побудувати з нуля автоматичну систему поливу для великої паркової території з багатозонною структурою, складним рельєфом і водозабором із річки Кальміус.

Ключовими задачами проєкту були:

• забезпечення стабільної роботи системи на території з перепадом висот близько 45 м
• побудова системи з робочим тиском не менше 11 бар для подачі води на верхні ділянки
• організація надійної фільтрації води з відкритого джерела
• захист трубопровідної та насосної частини від гідроударів
• побудова керованої архітектури для 56 зон поливу без надмірного ускладнення кабельної інфраструктури

Вихідні умови / особливості об’єкта

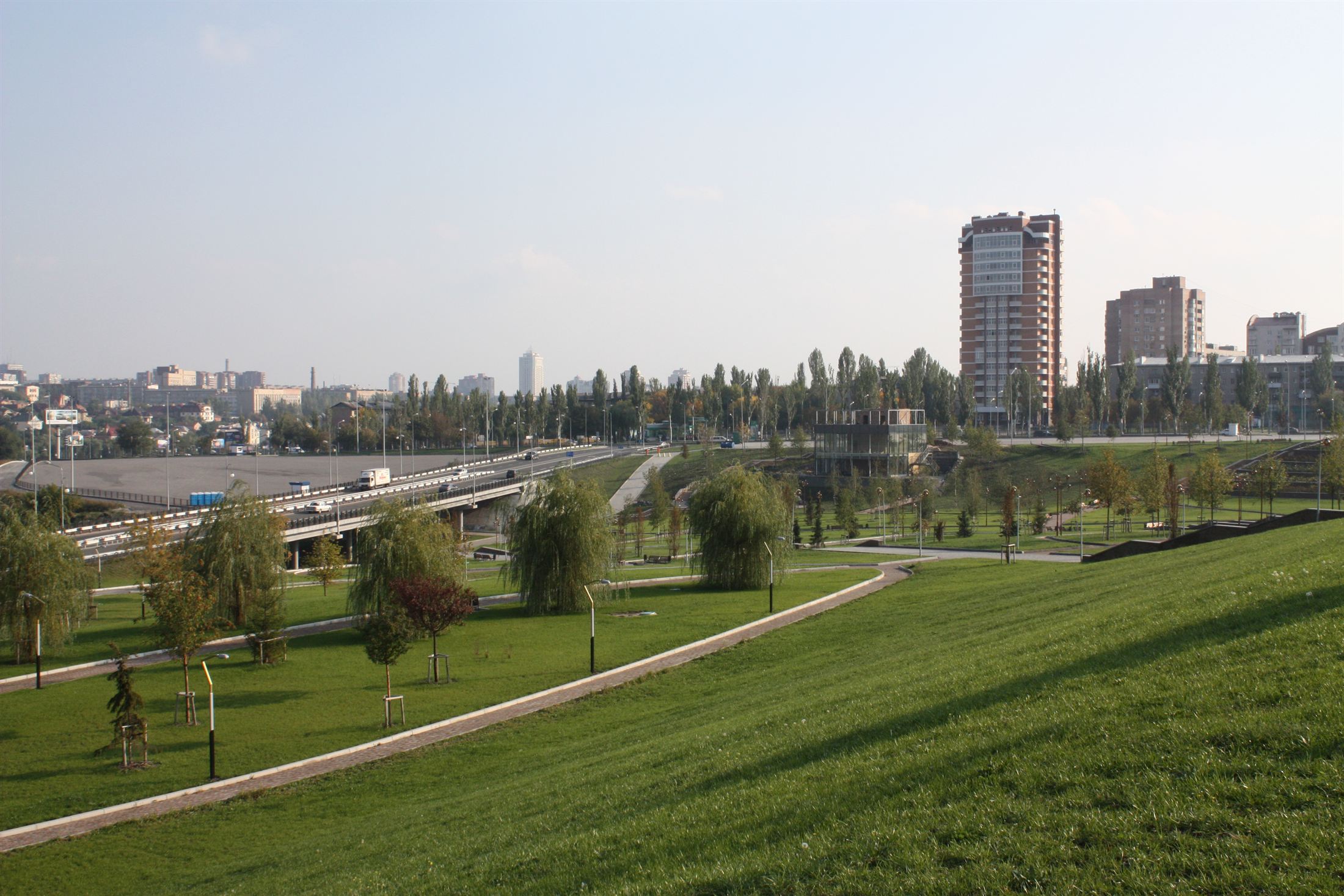

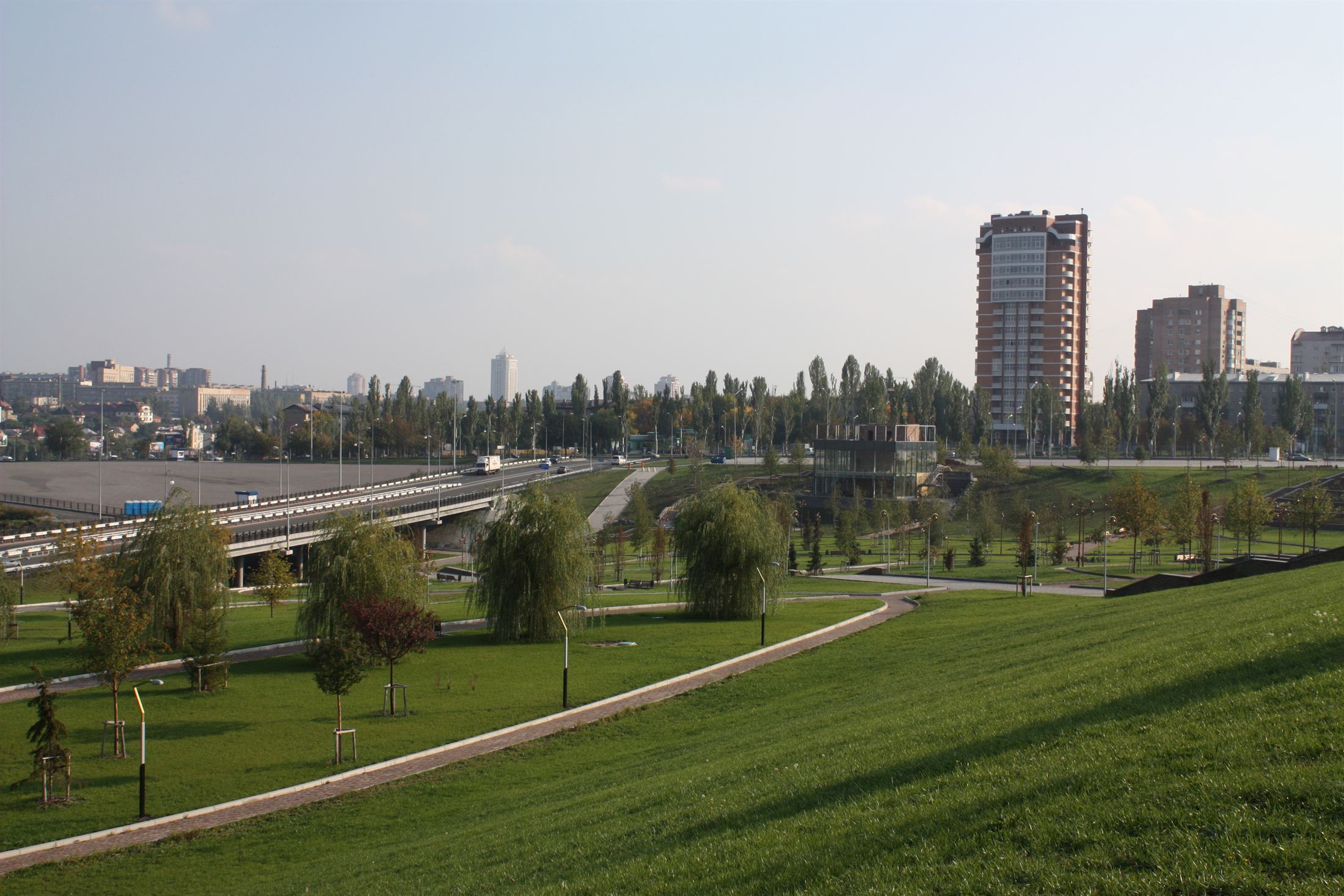

• велика площа парку — близько 120 000 м²
• 56 зон поливу з потребою у централізованому керуванні

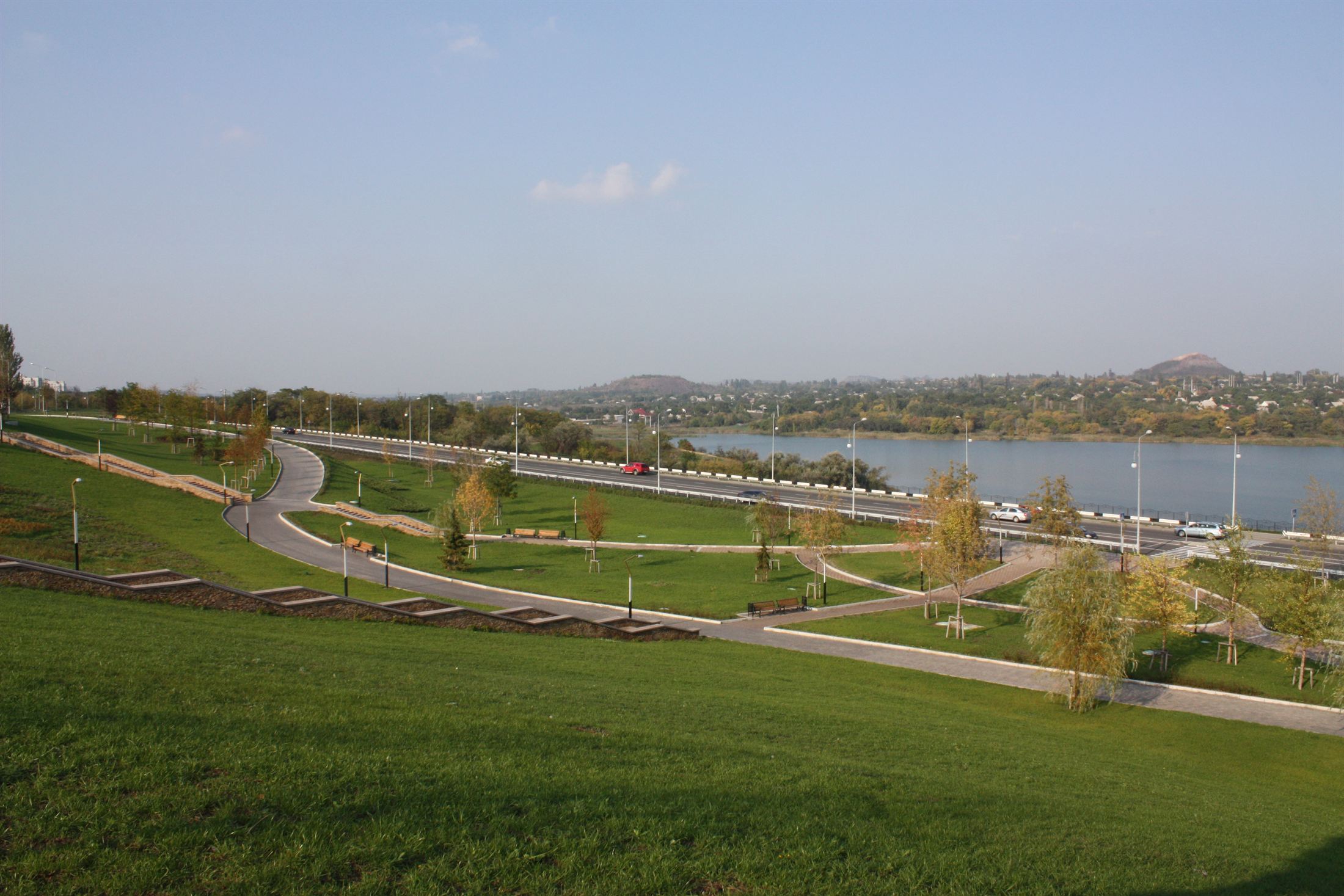

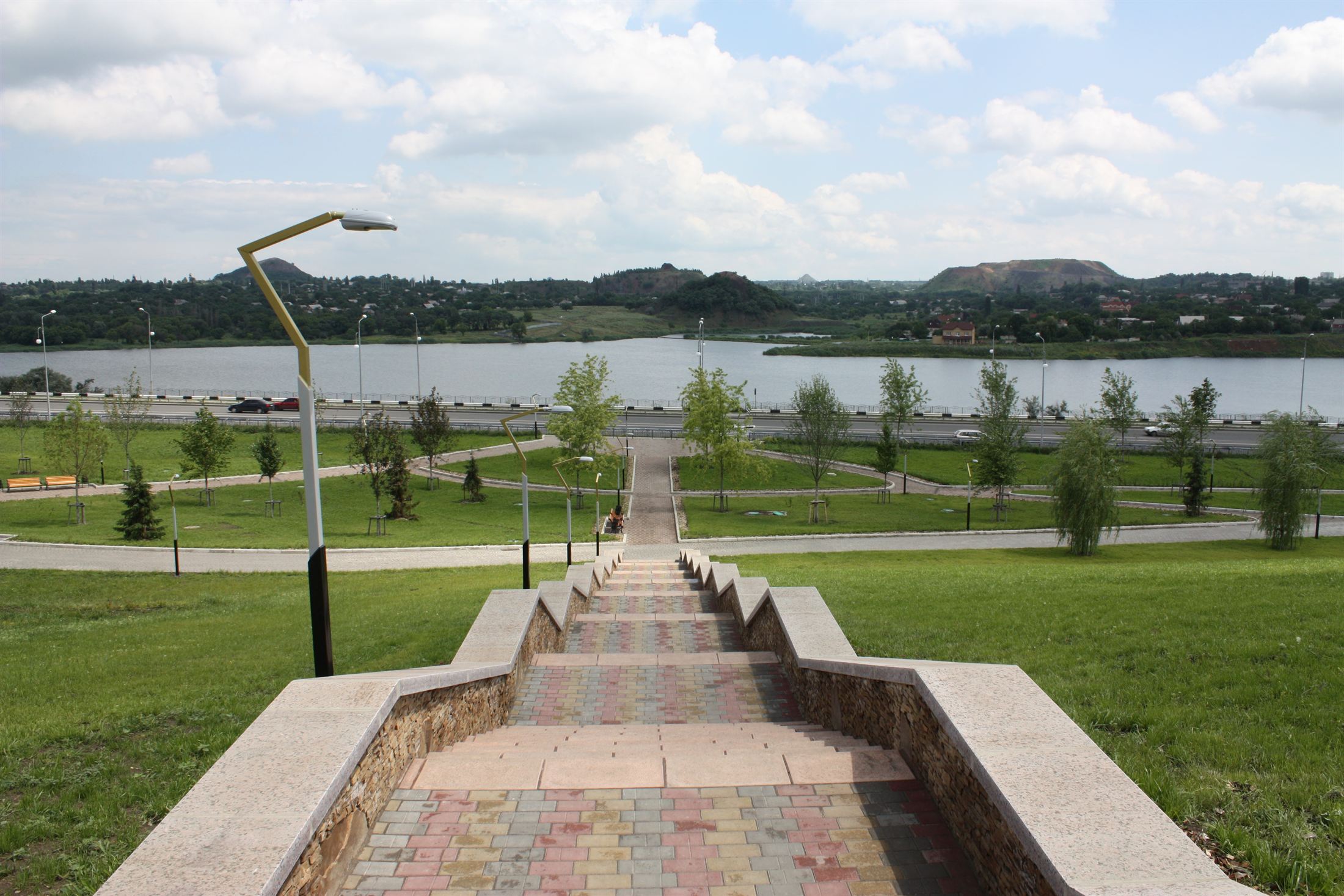

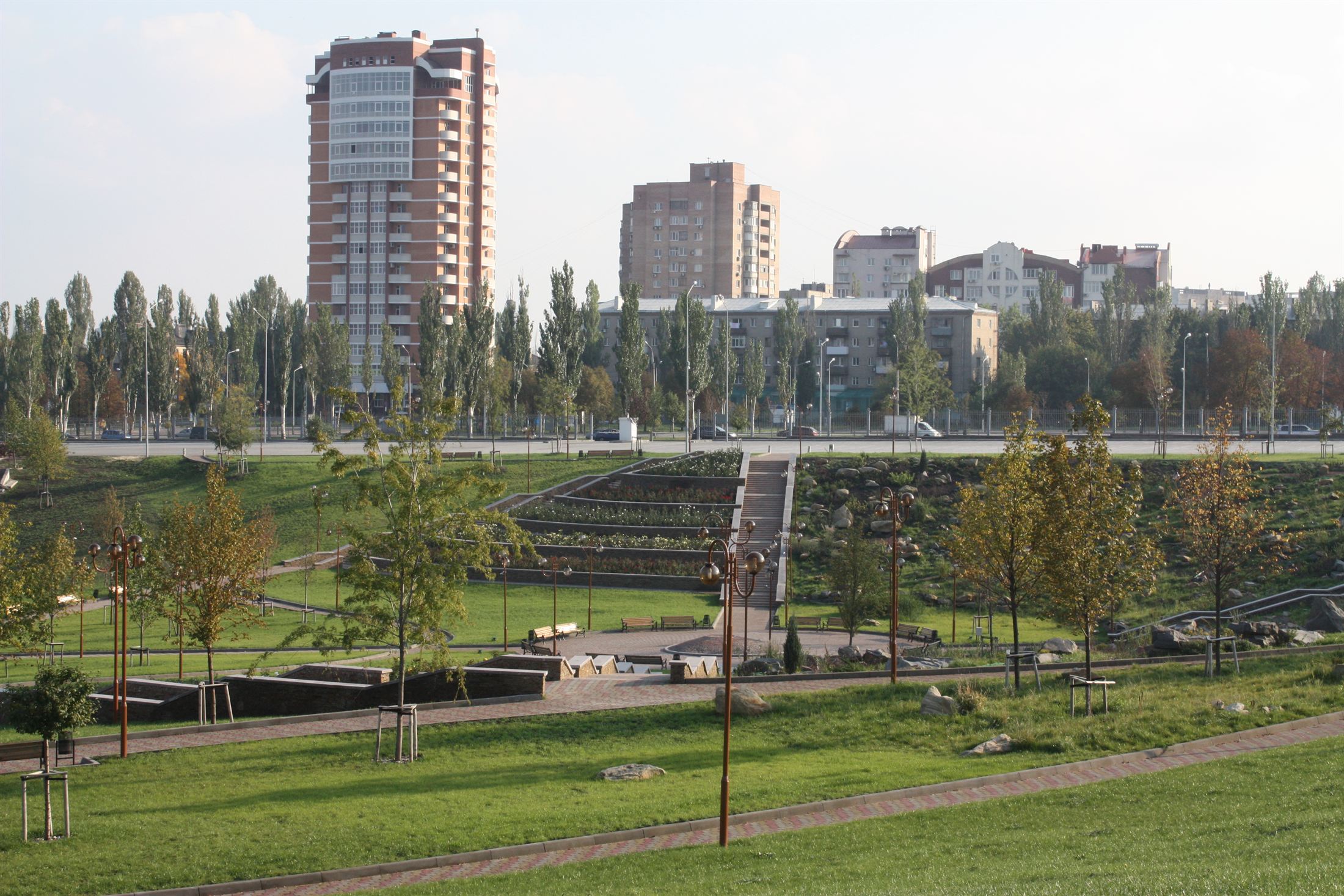

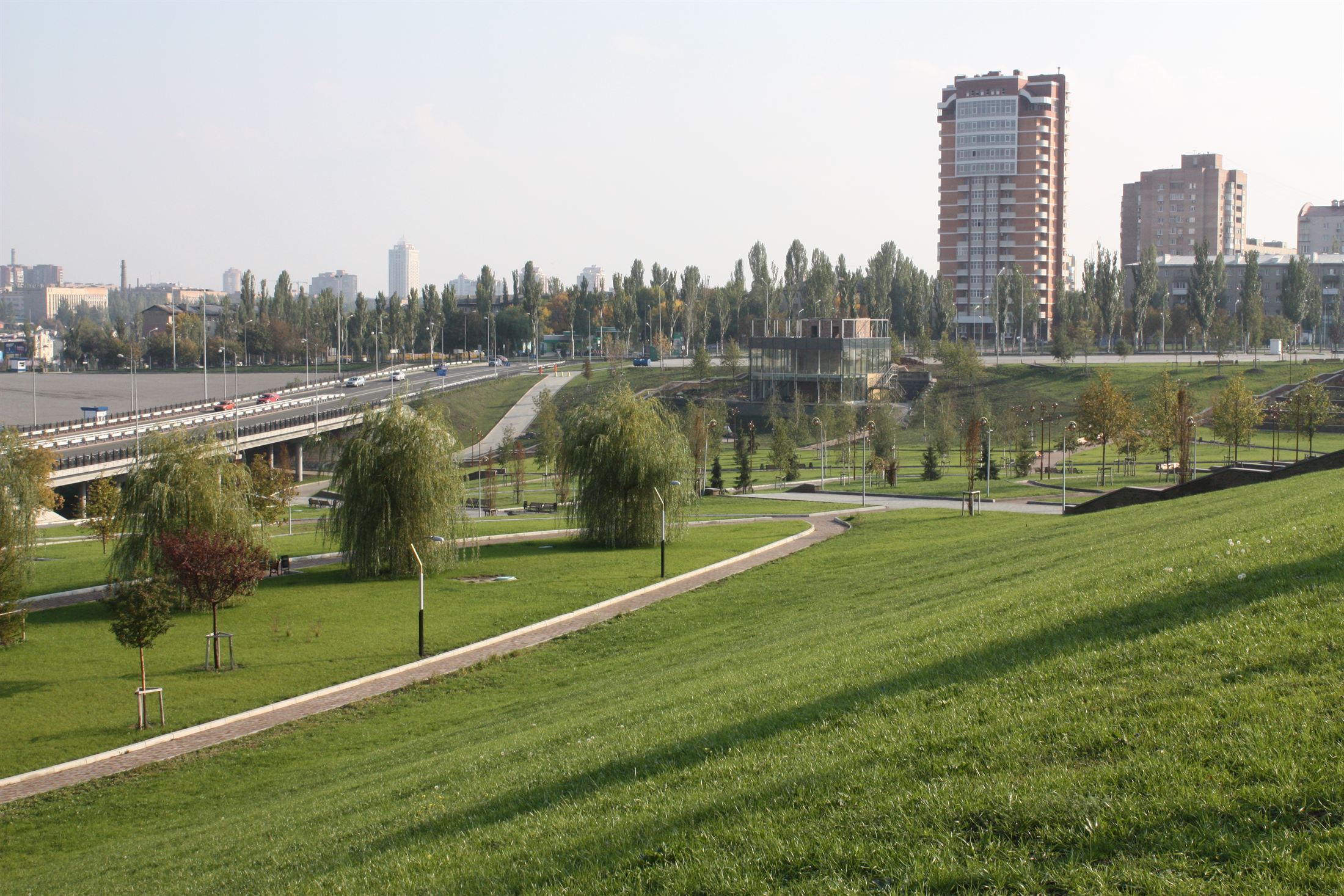

• перепад висот близько 45 м по території об’єкта
• необхідність роботи системи при тиску не менше 11 бар

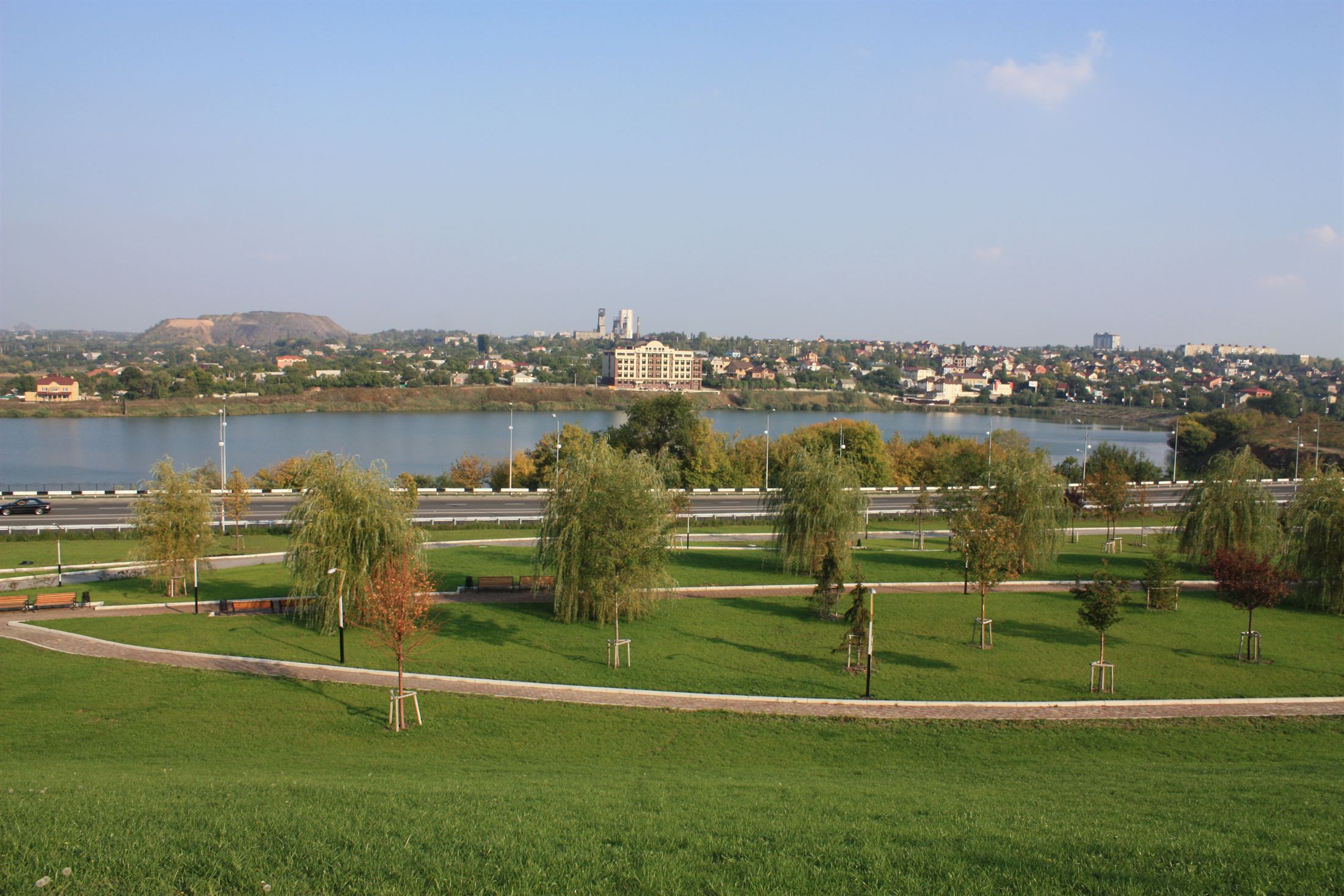

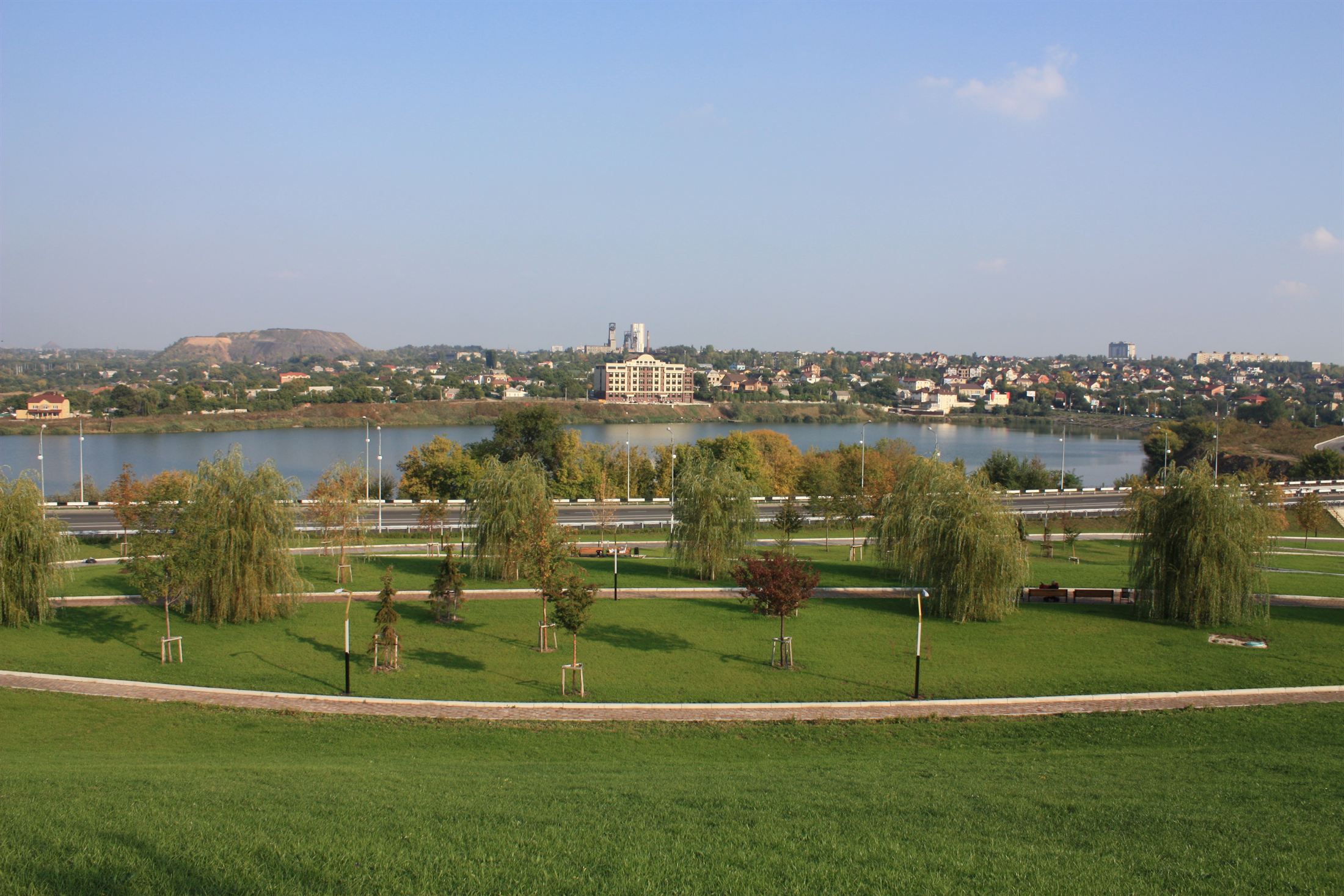

• водозабір із річки Кальміус
• складна якість вихідної води, що вимагала серйозного підходу до фільтрації
• ризик засмічення форсунок, клапанів і арматури при роботі на річковій воді
• ризик гідроударів у магістралі через високий напір і складний рельєф
• потреба в окремій логіці для автоматичного поливу та ручного водорозбору
• вимога до захисту насосів від сухого ходу, перегріву й електричних аварійних режимів

Реалізоване рішення

Для об’єкта було запроєктовано та реалізовано комплексну систему, до складу якої увійшли:

• автоматична система поливу з декодерним керуванням
• насосна станція з двома основними напірними насосами та одним допоміжним насосом
• фільтраційний вузол на базі самопромивних піщано-гравійних фільтрів
• логічний блок управління насосами
• силовий щит управління
• контролер поливу
• датчики тиску, сухого ходу та температури насосів
• магістральна частина з рішеннями для захисту від гідроударів
• трубопровідна система з терморезисторним зварюванням
• окремі камери управління зонами поливу

У межах проєкту виконано:

• повне проєктування системи поливу парку з нуля
• побудову системи на 56 зон поливу
• винесення управління зонами поливу в окремі камери
• впровадження декодерної архітектури керування зонами
• реалізацію насосної станції на базі насосів SAER
• побудову схеми з двома основними насосами для автоматичного поливу та одним допоміжним насосом для ручного поливу
• реалізацію логіки активний/резервний для основних насосів
• впровадження частотного керування насосами для підтримання тиску та пом’якшення пускових режимів
• інтеграцію самопромивних піщано-гравійних фільтрів для роботи на воді з річки Кальміус
• впровадження автоматичного промивання фільтраційного вузла
• реалізацію технічних рішень для обмеження ударних навантажень у системі
• побудову магістральної частини із застосуванням терморезисторного зварювання
• інтеграцію захисту насосного обладнання від сухого ходу, перегріву та електричних аварійних режимів

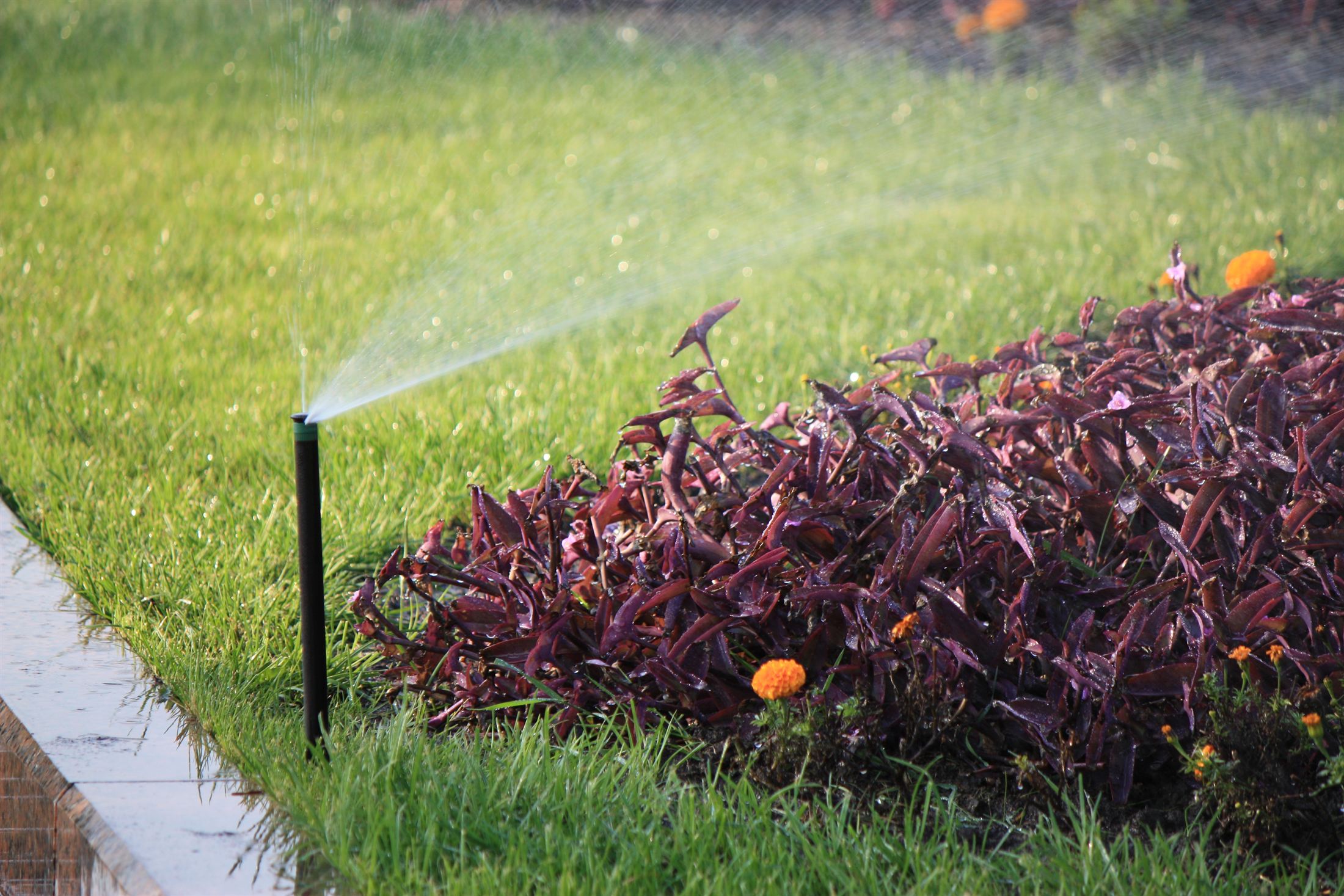

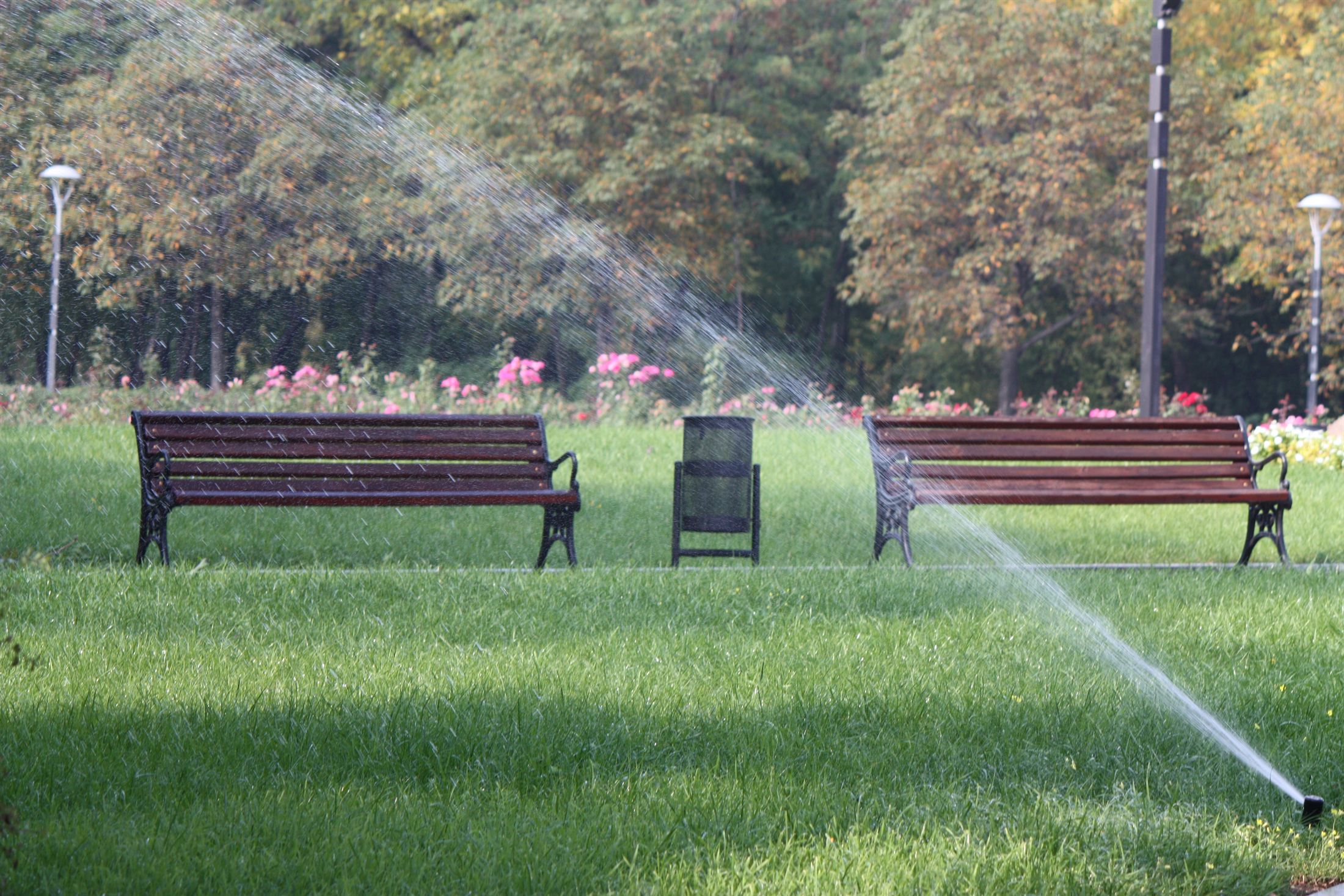

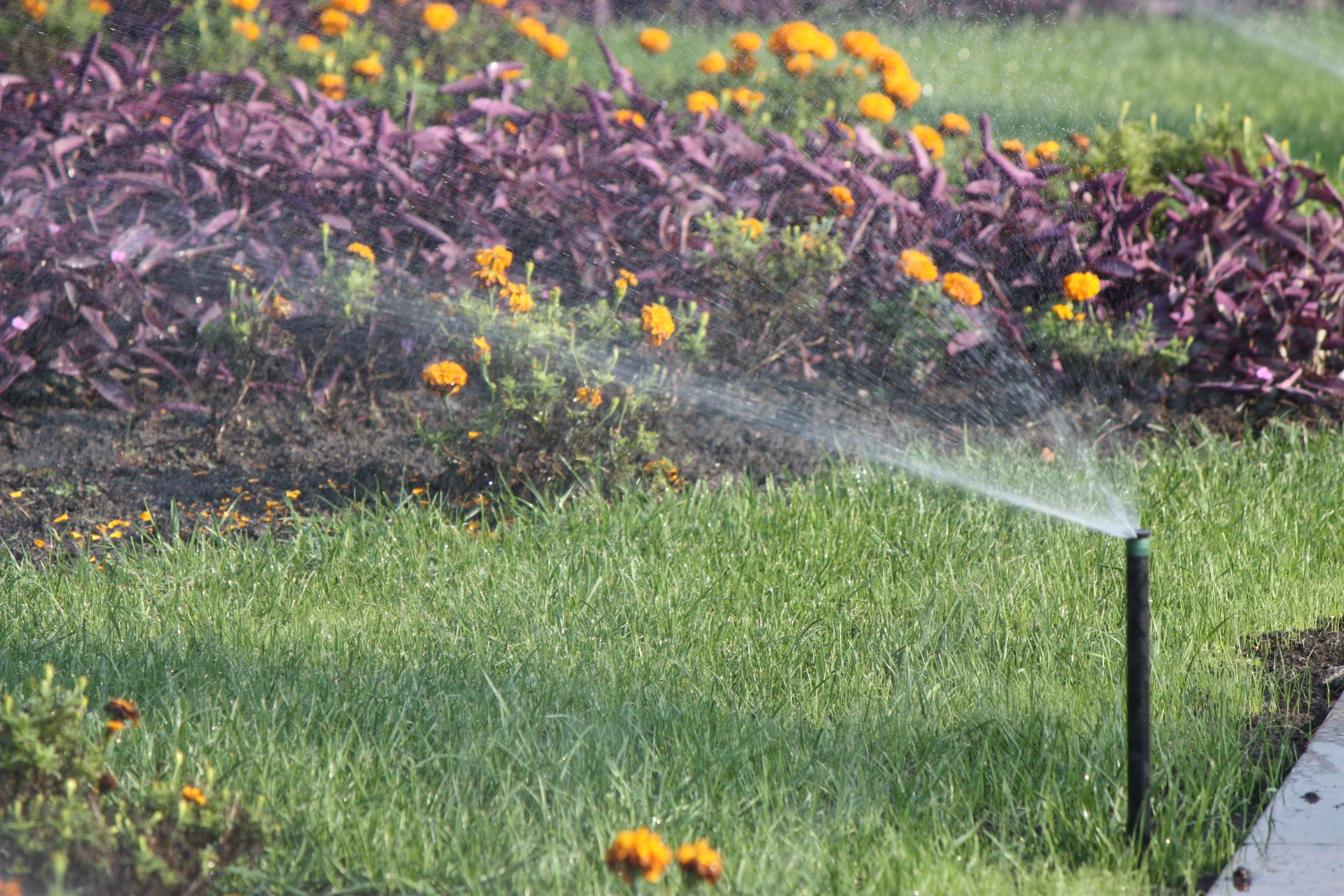

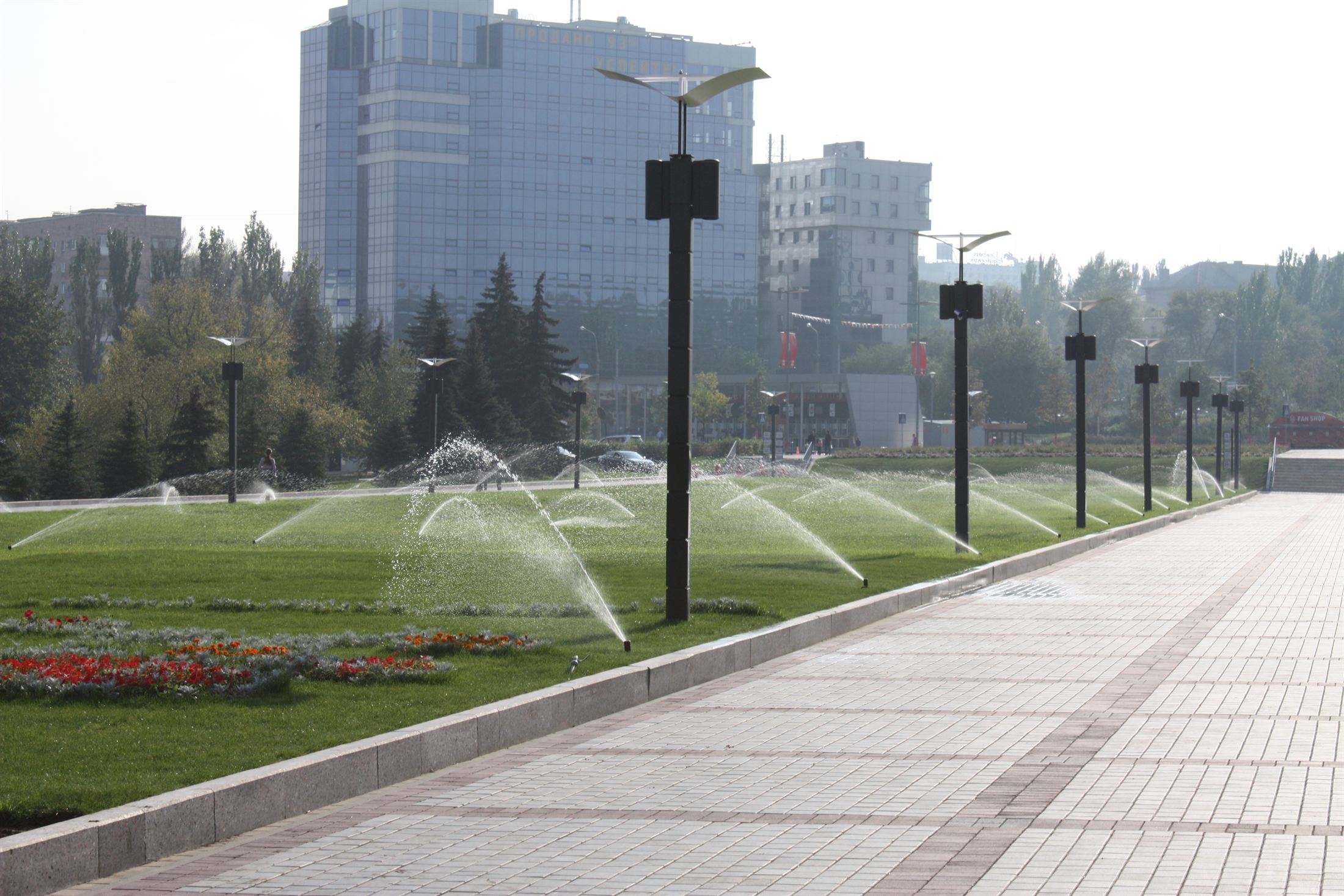

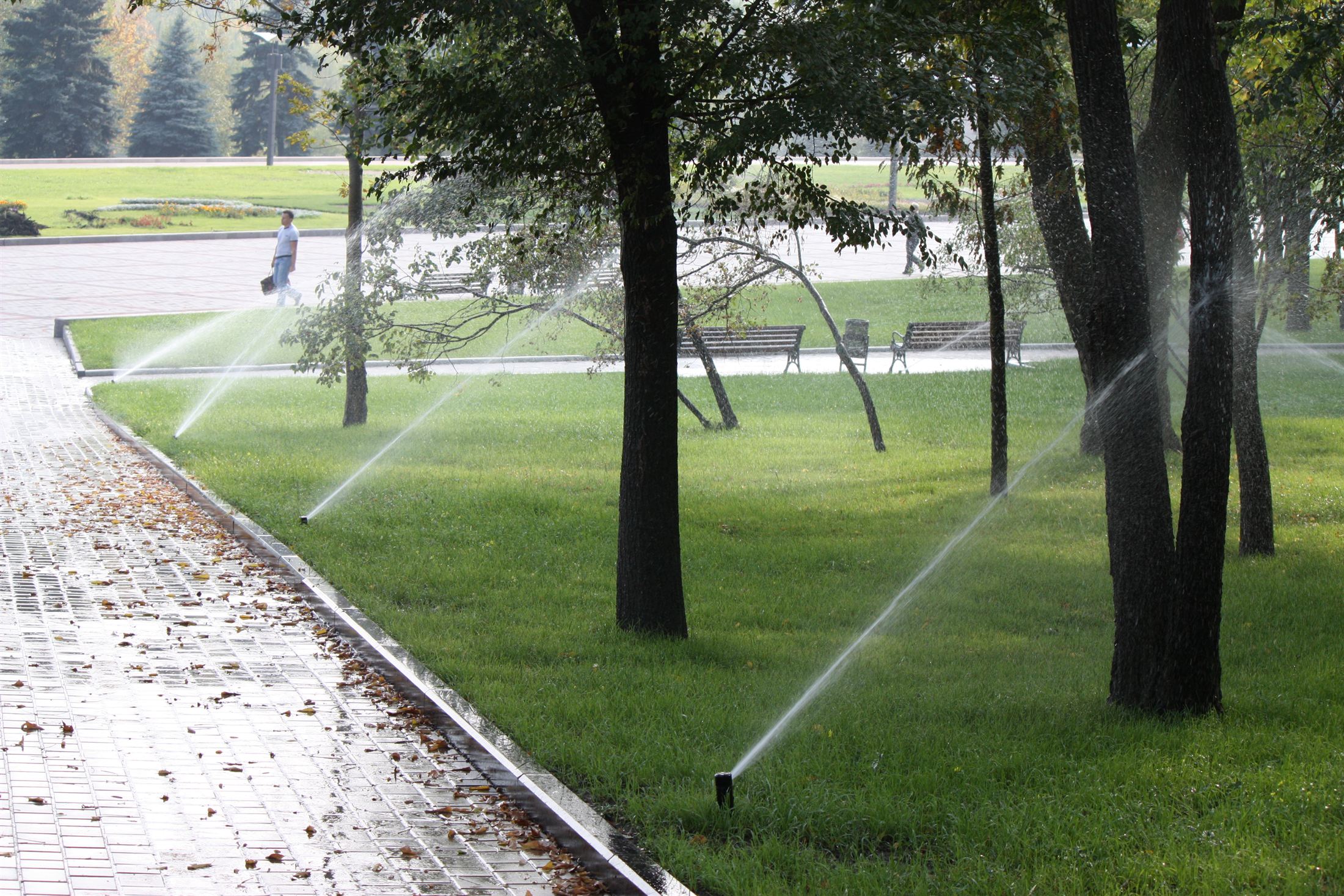

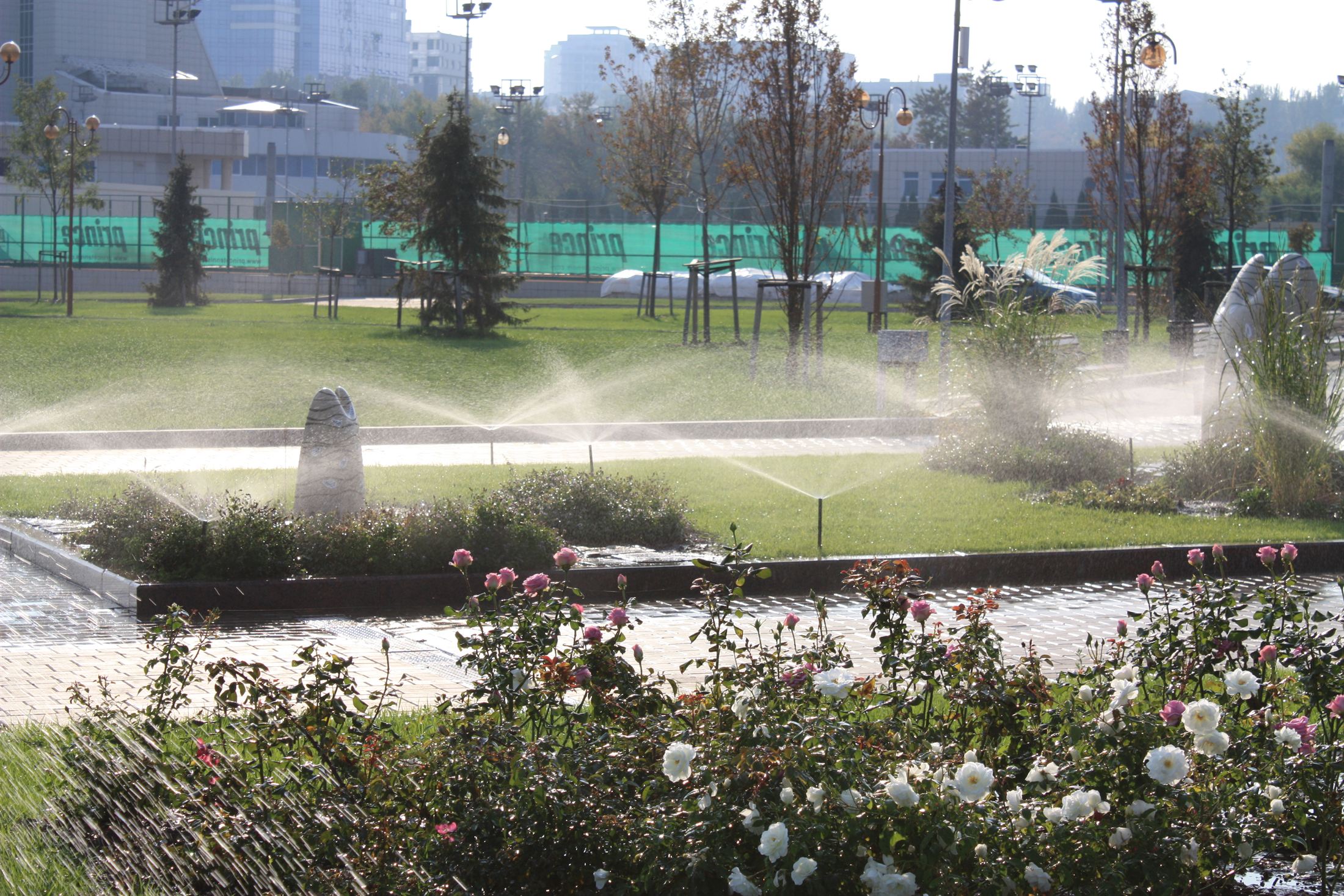

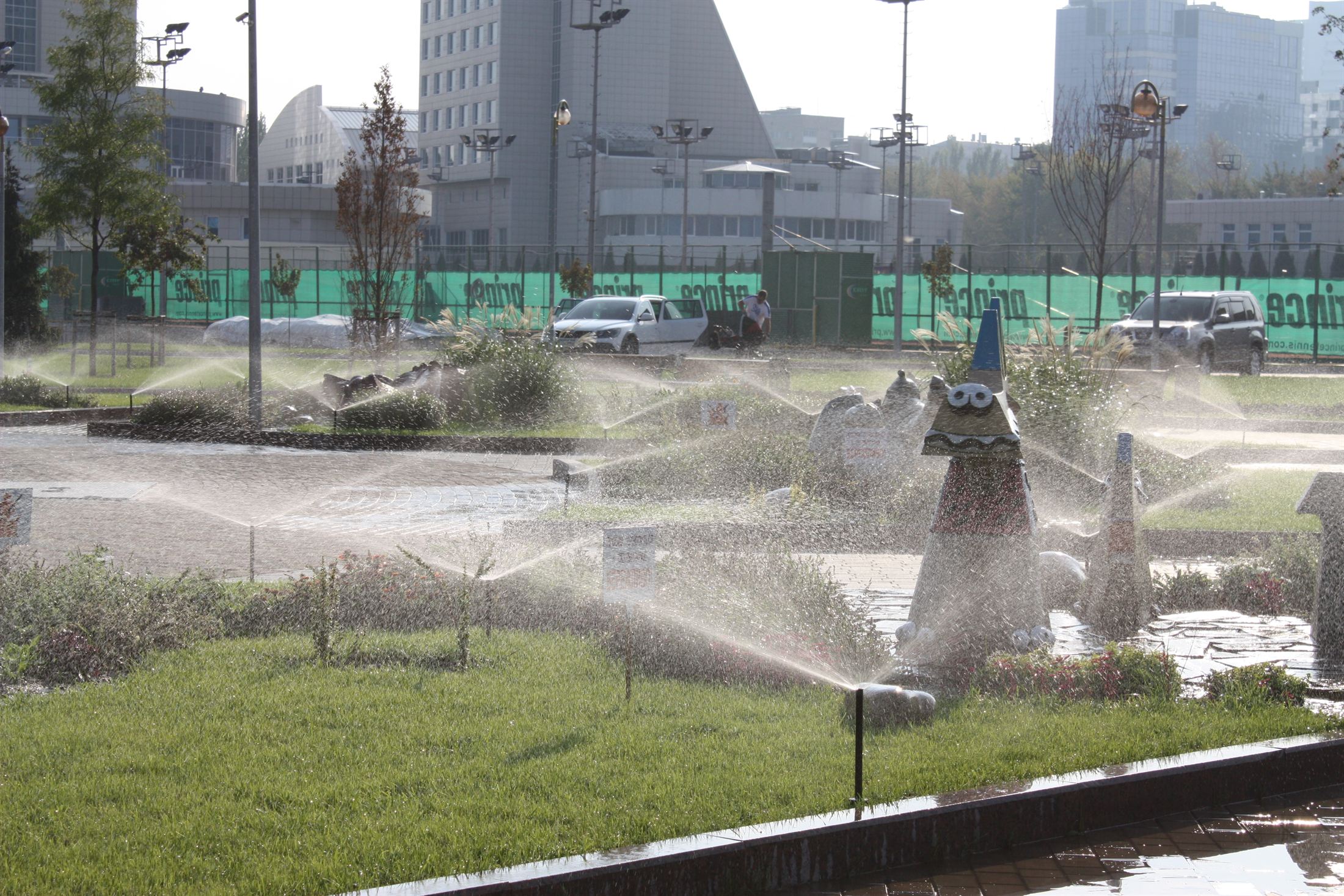

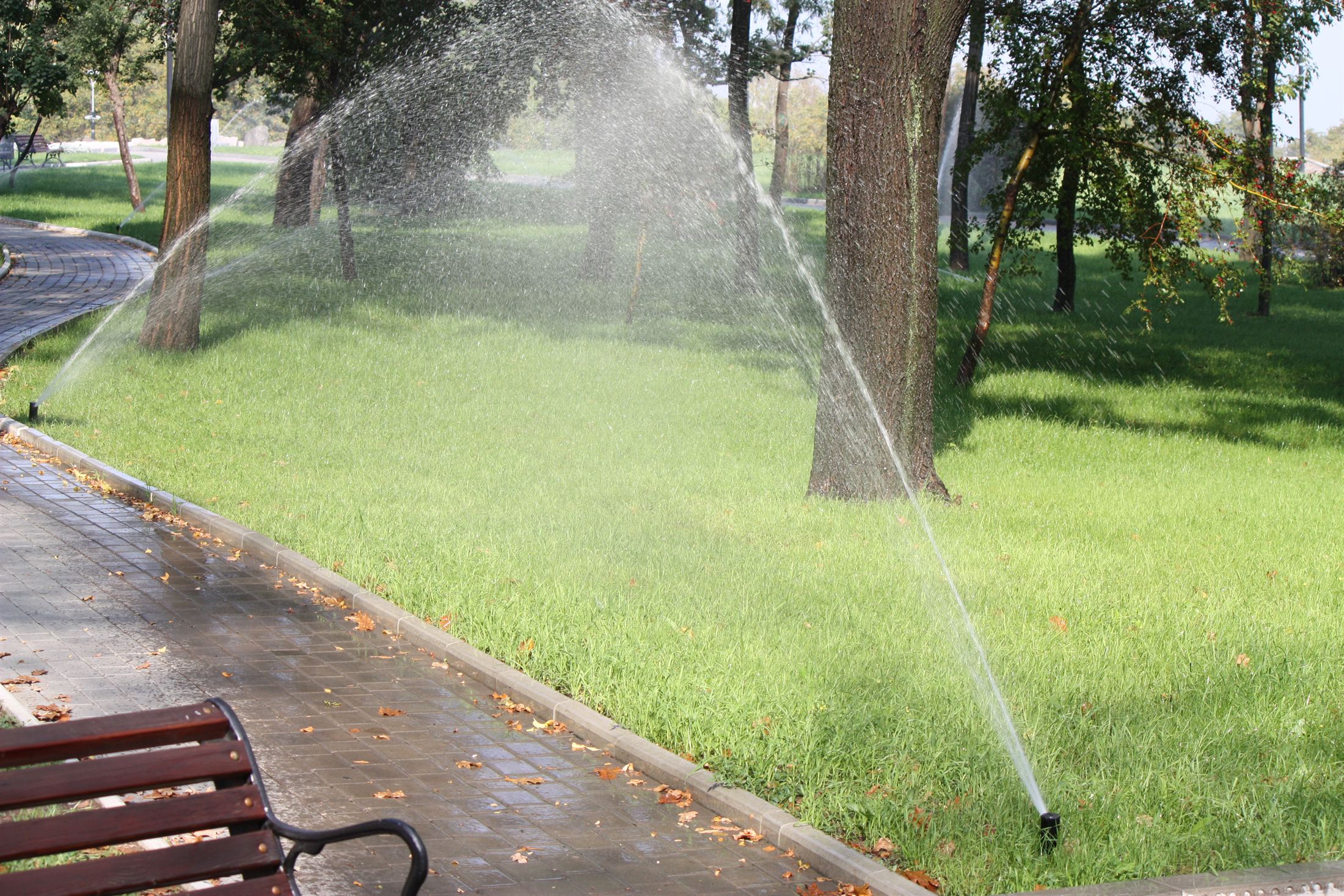

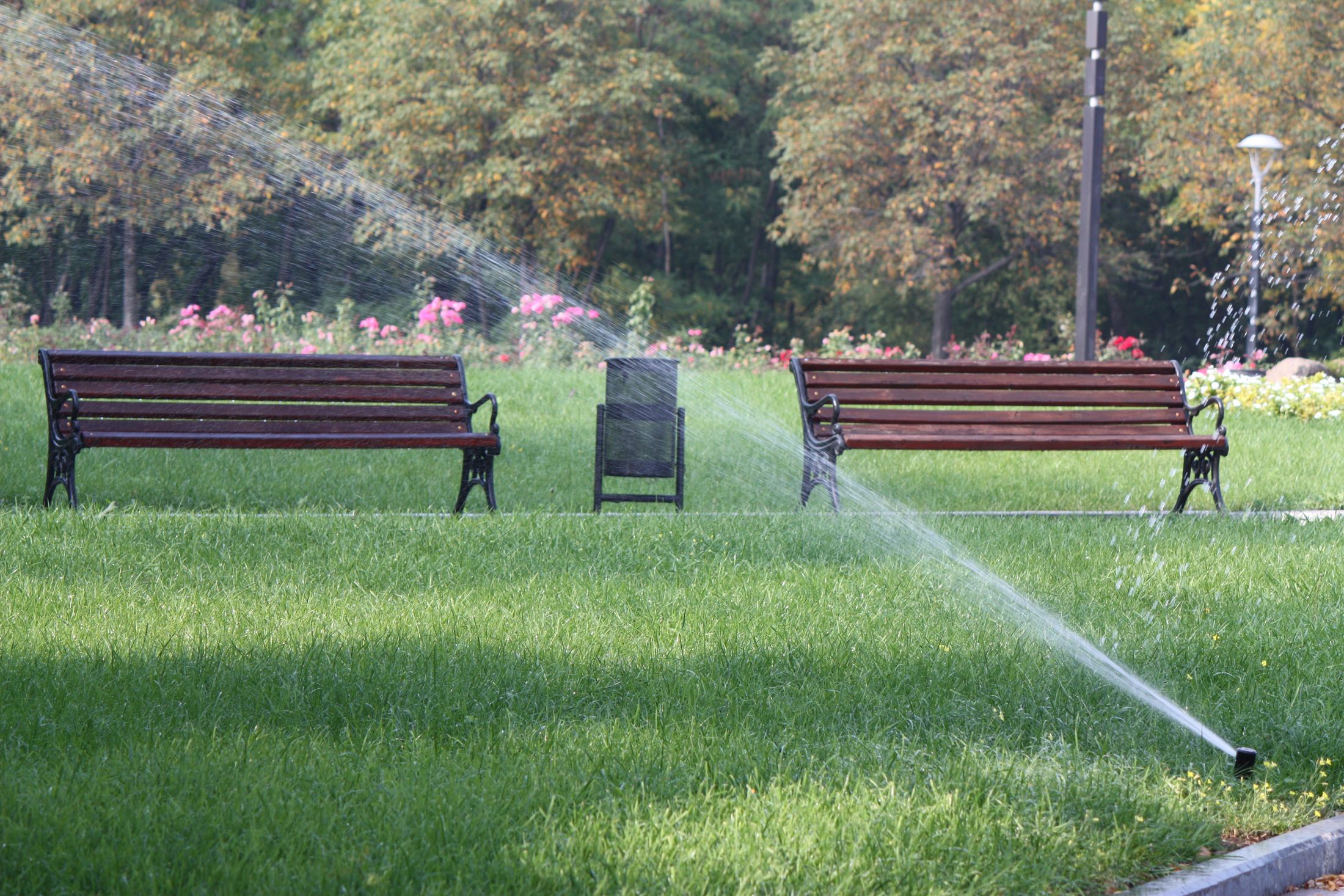

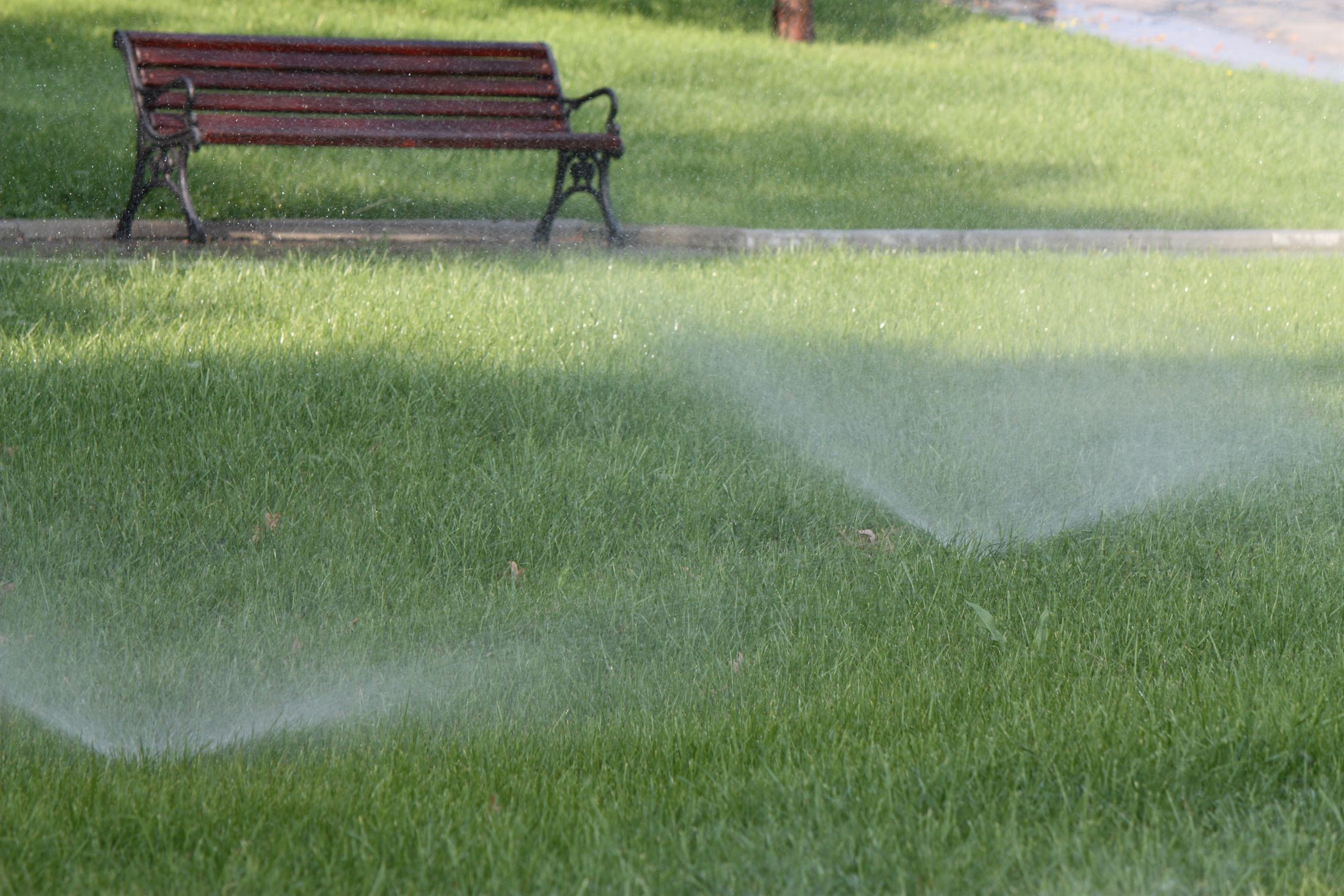

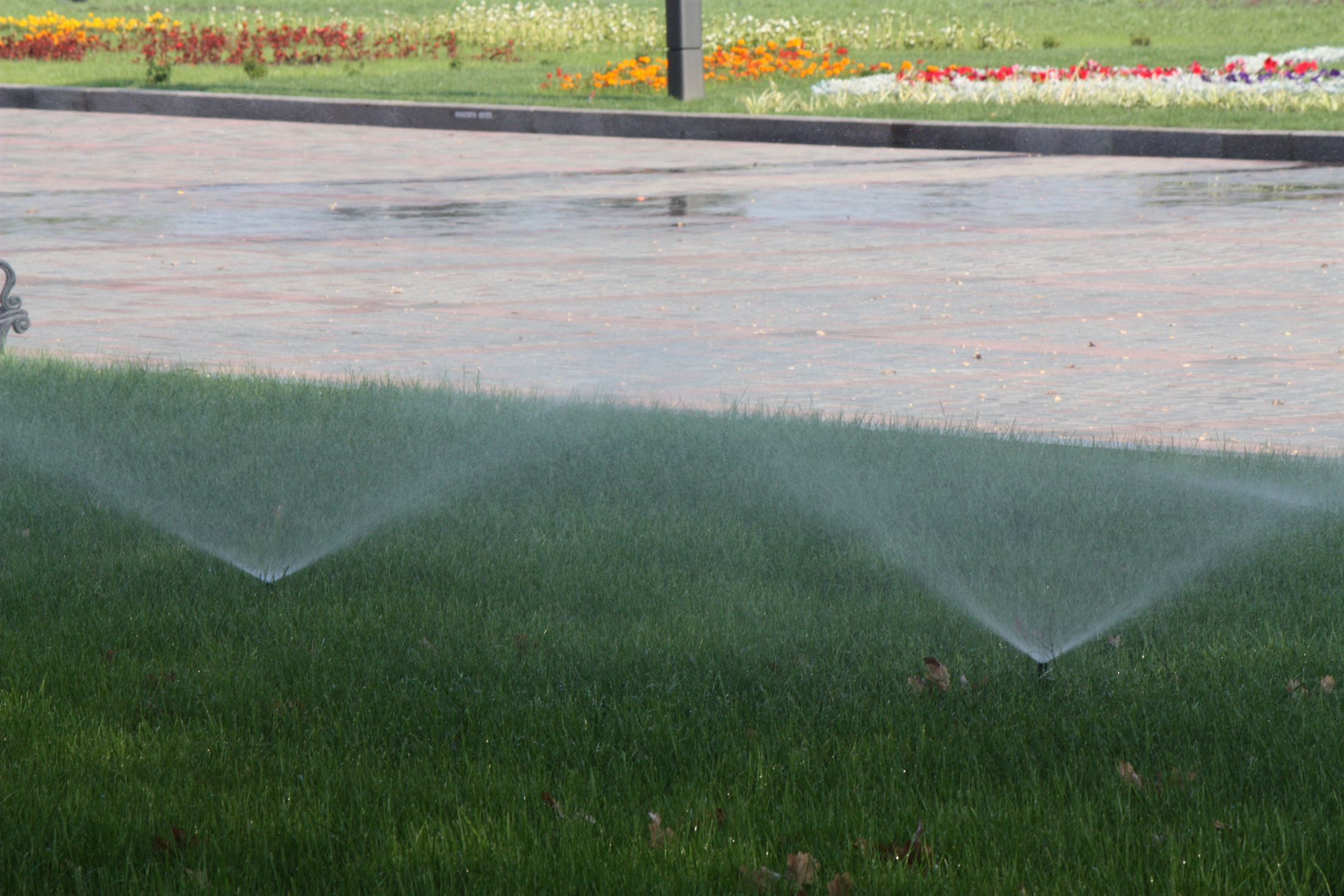

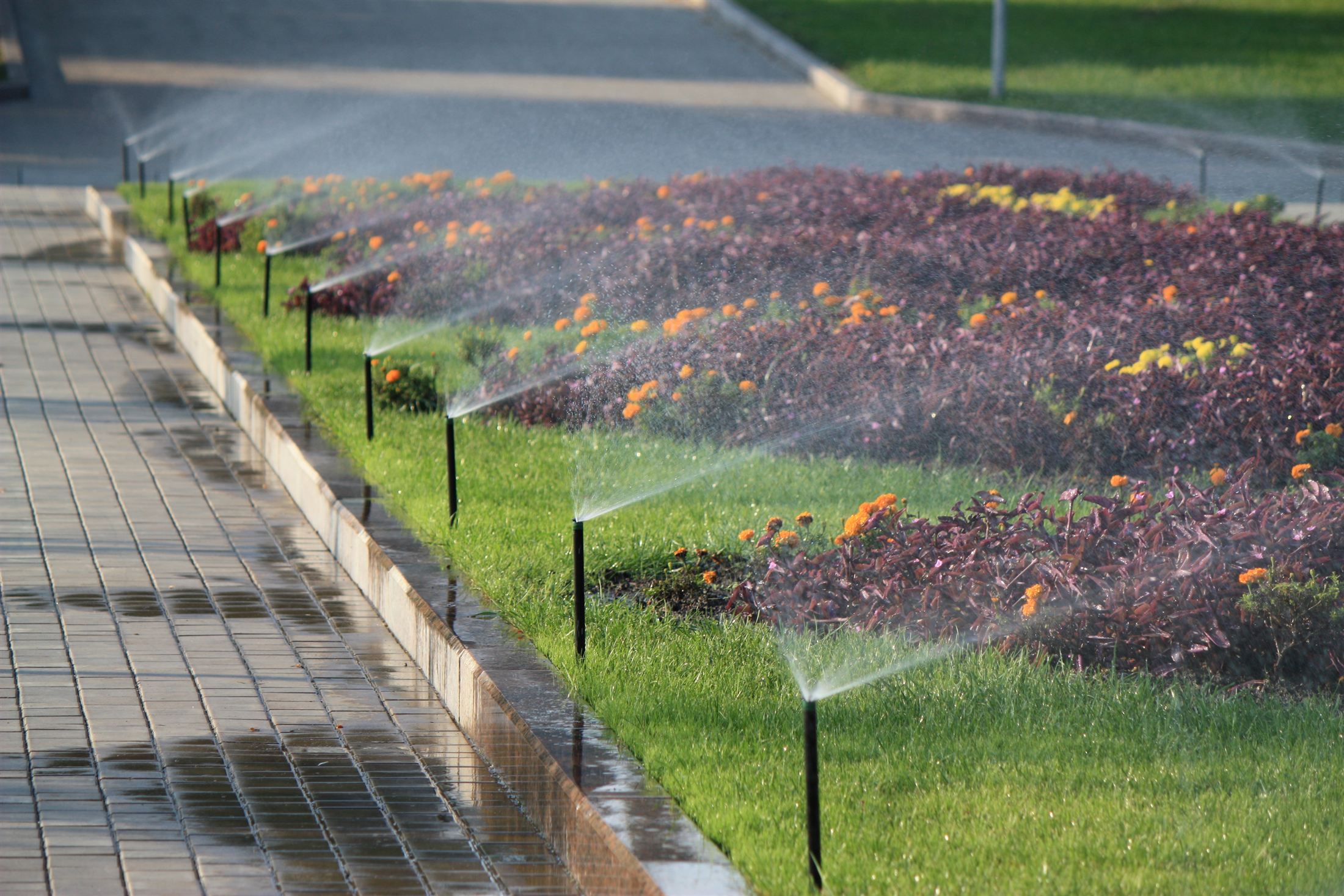

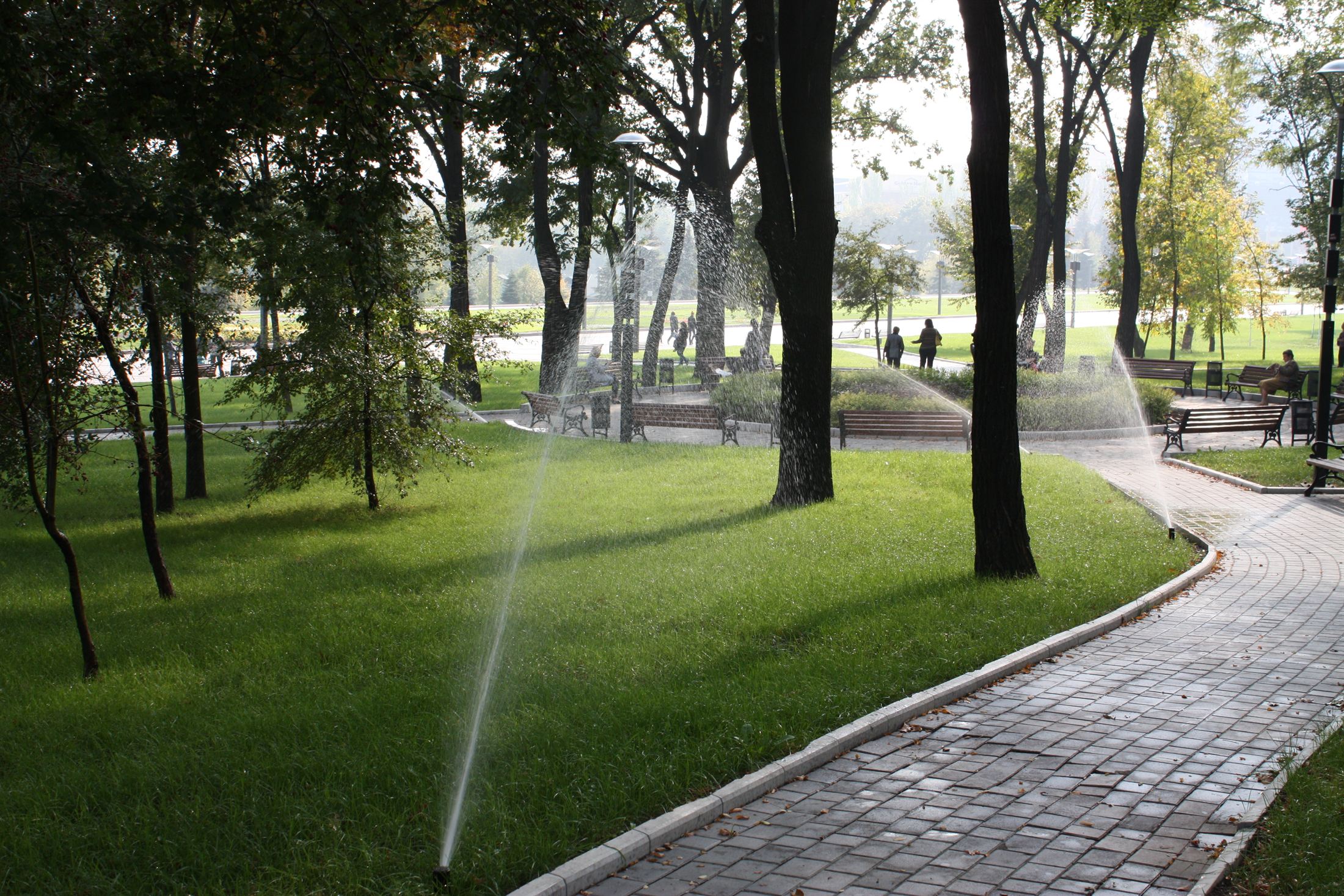

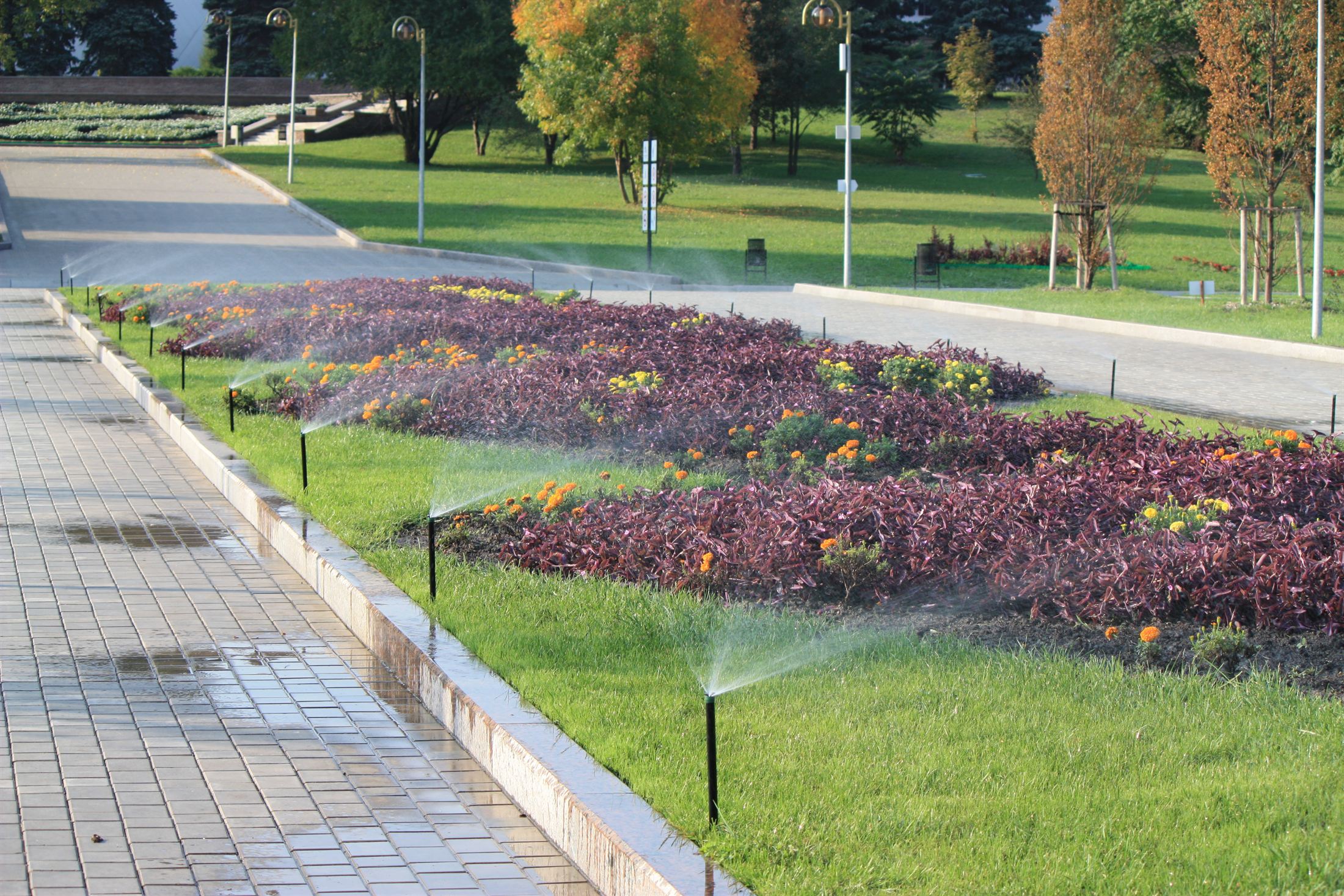

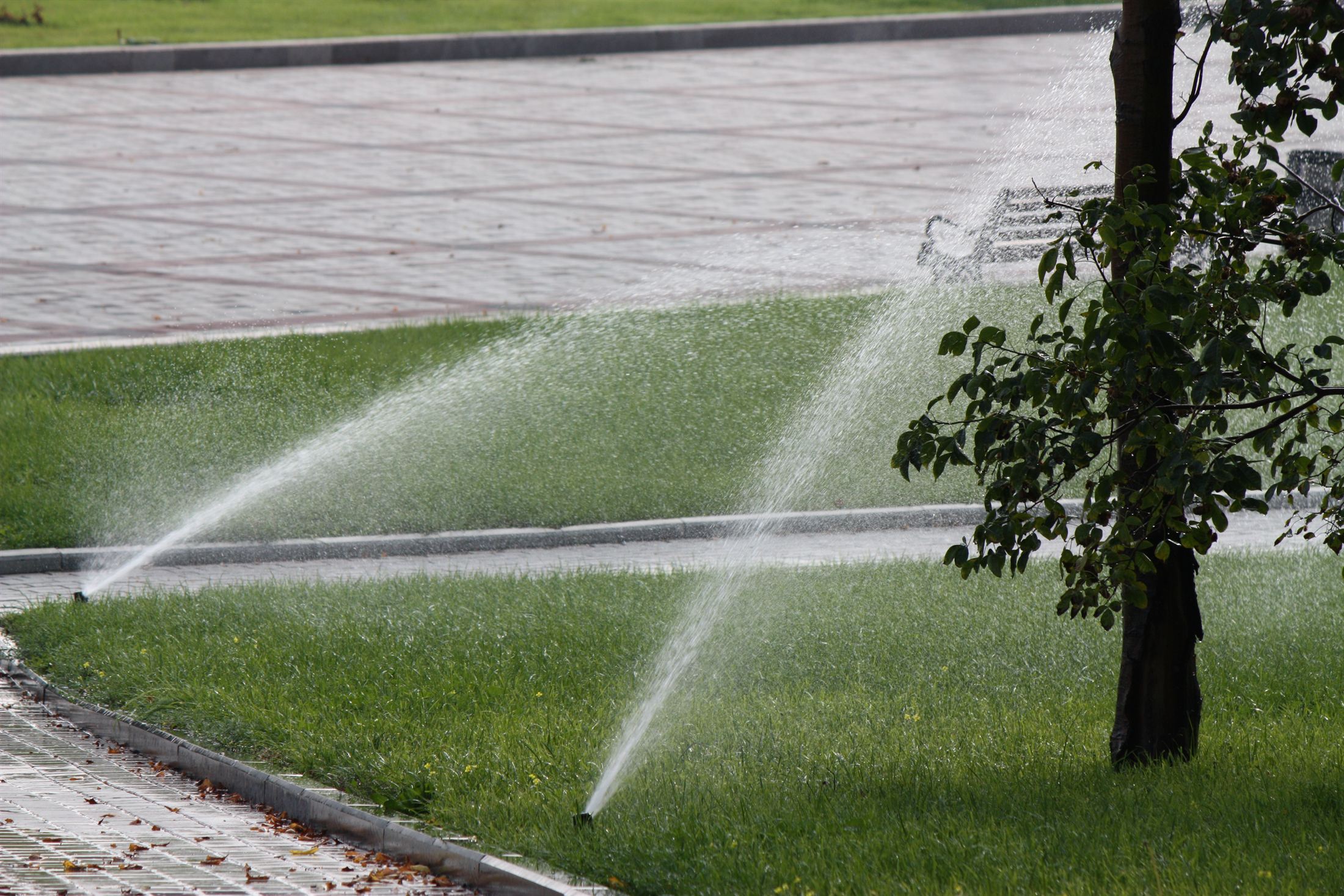

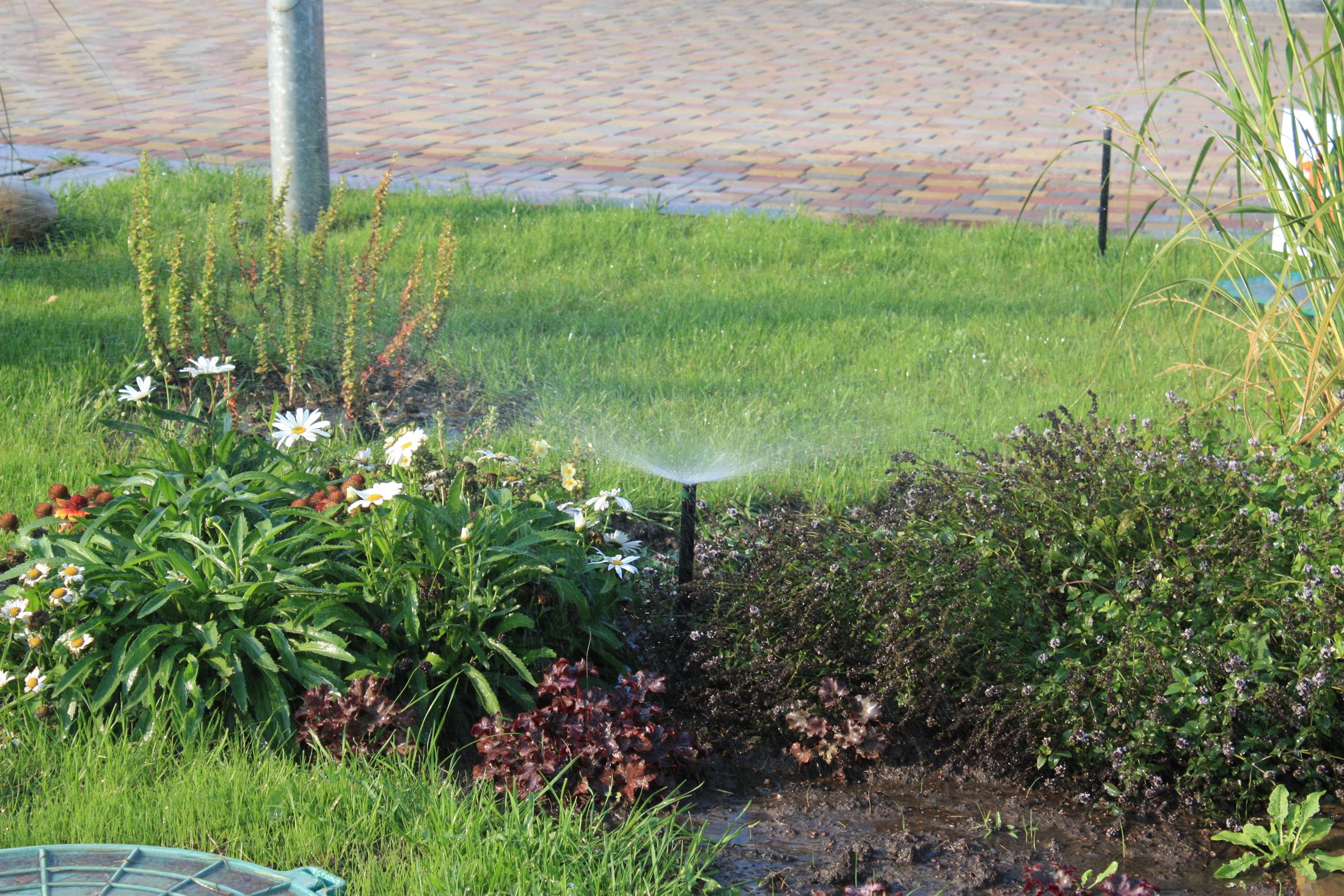

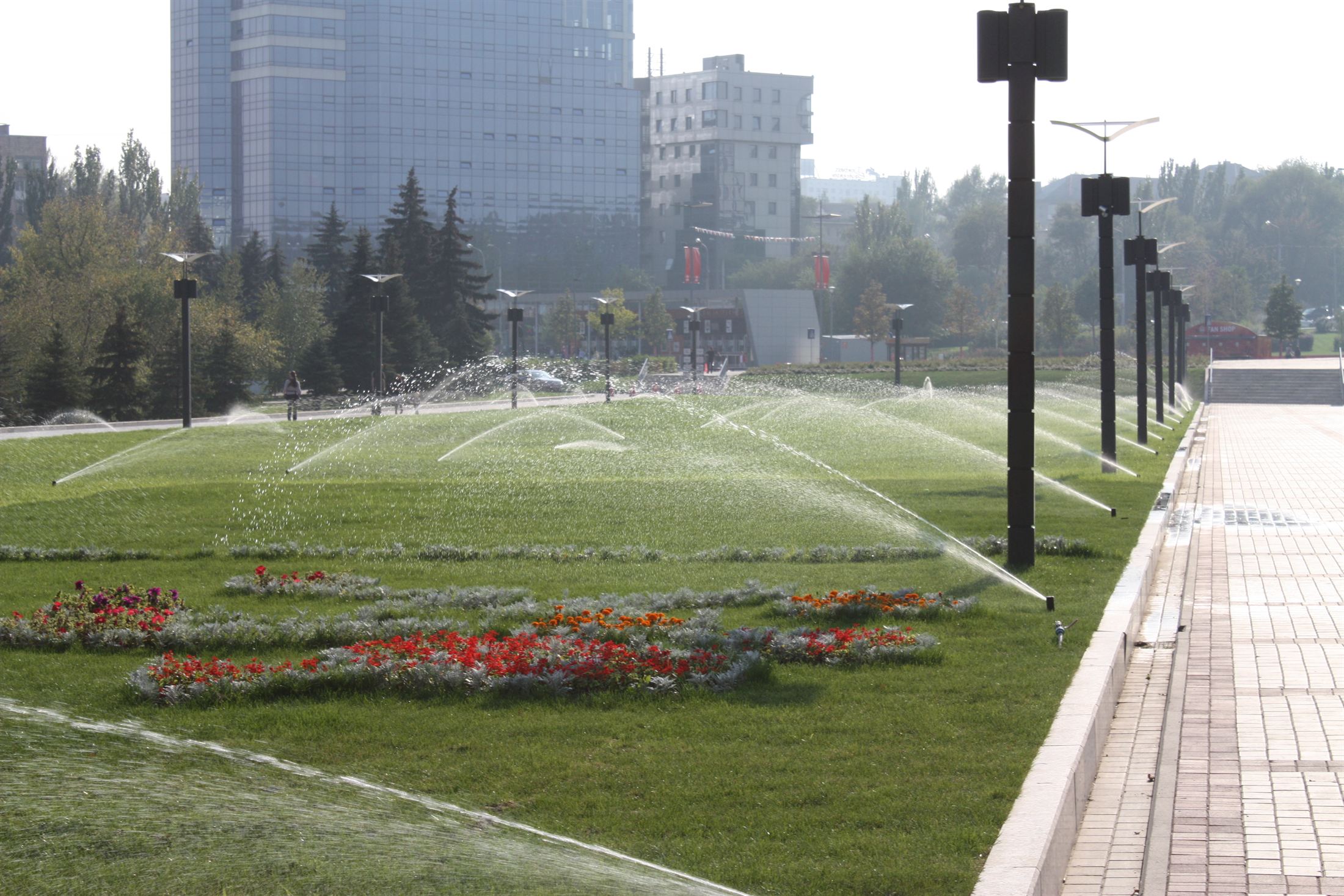

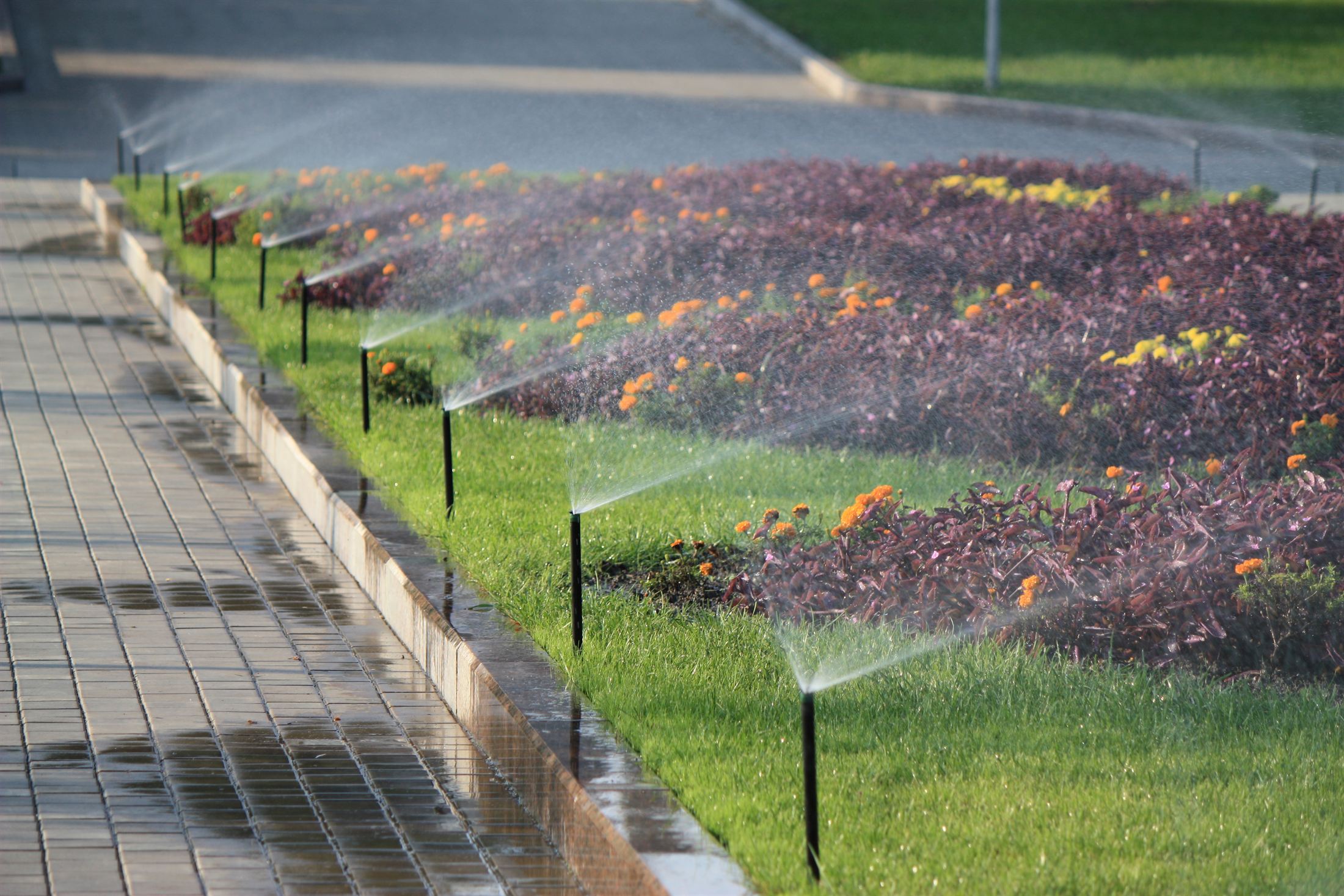

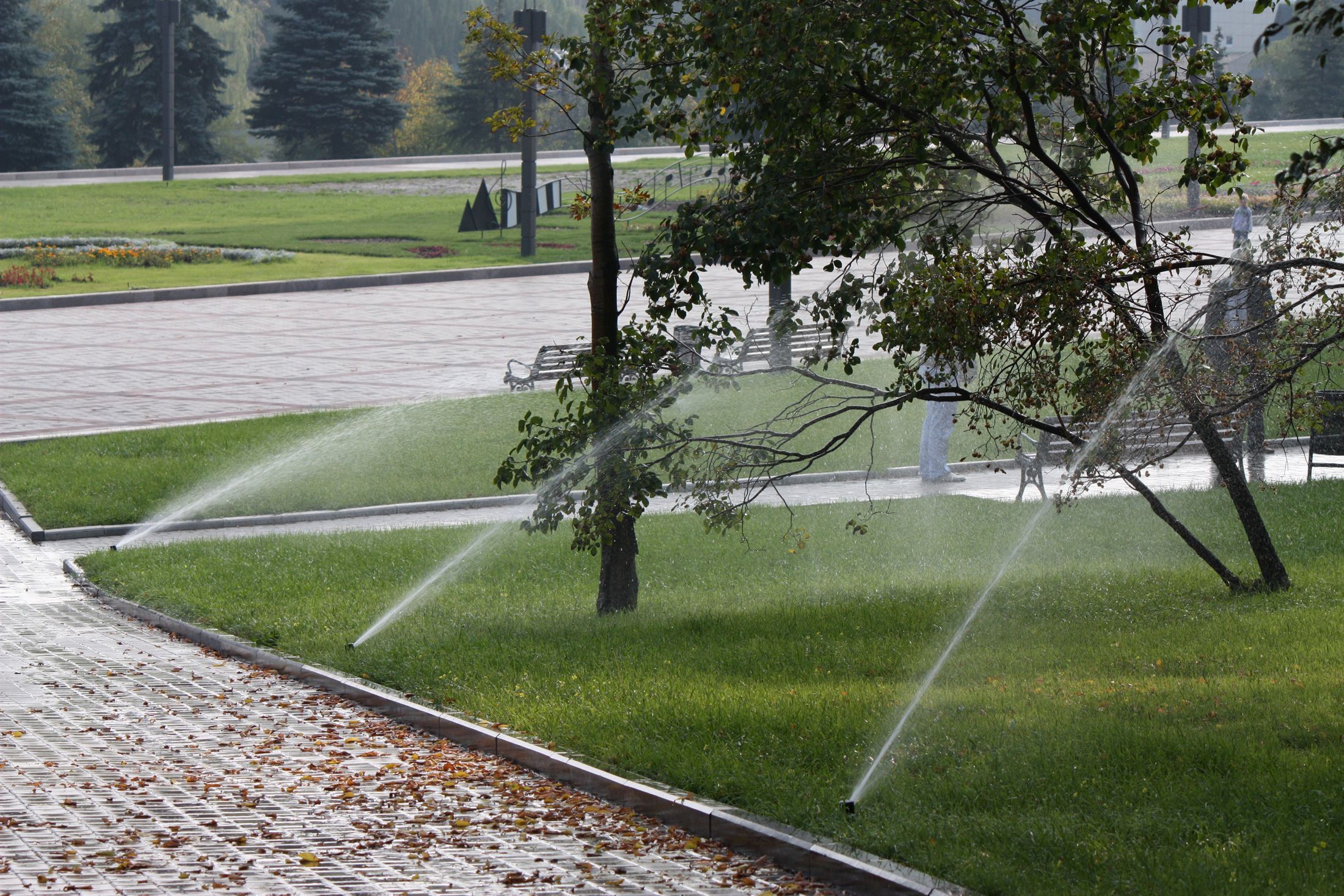

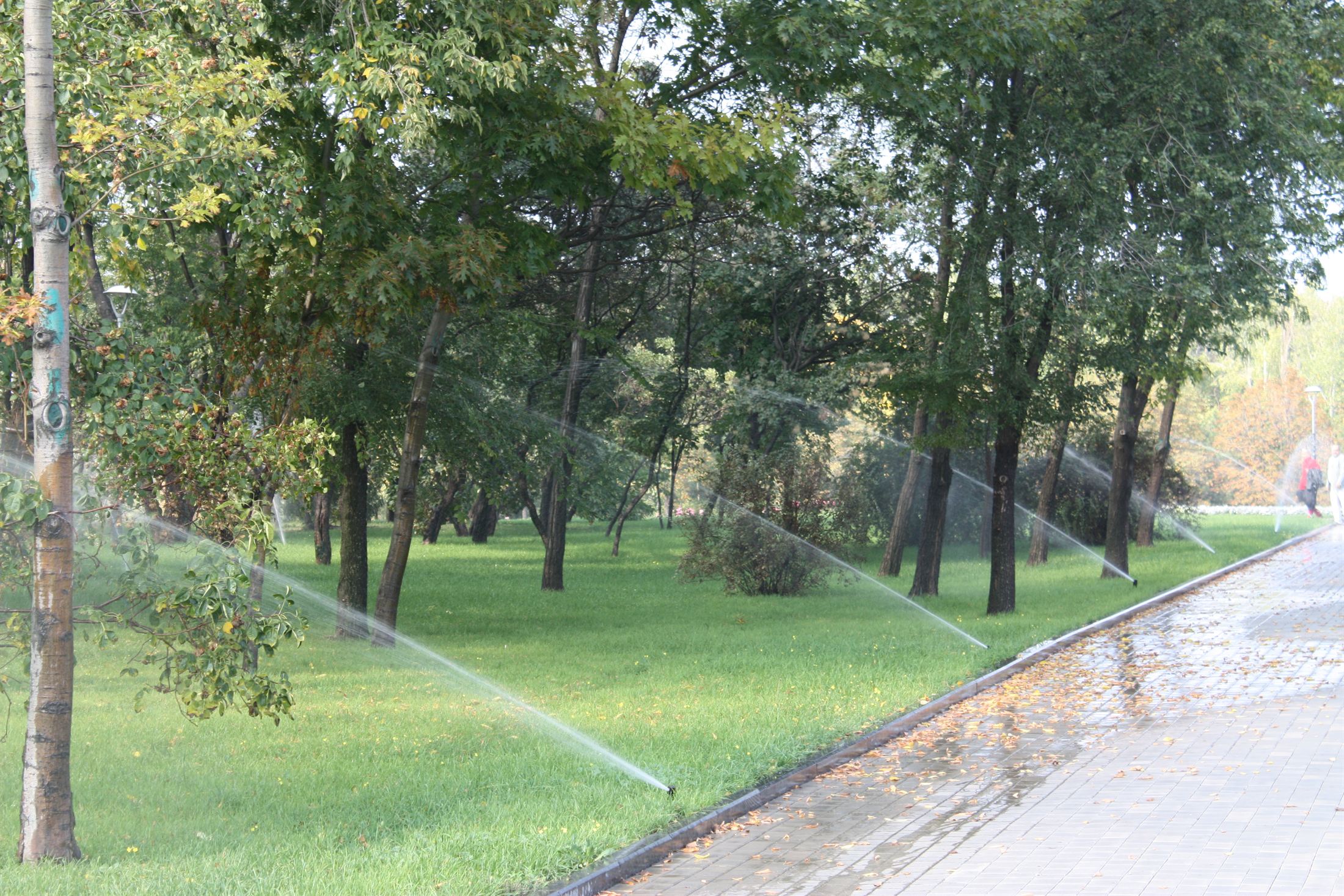

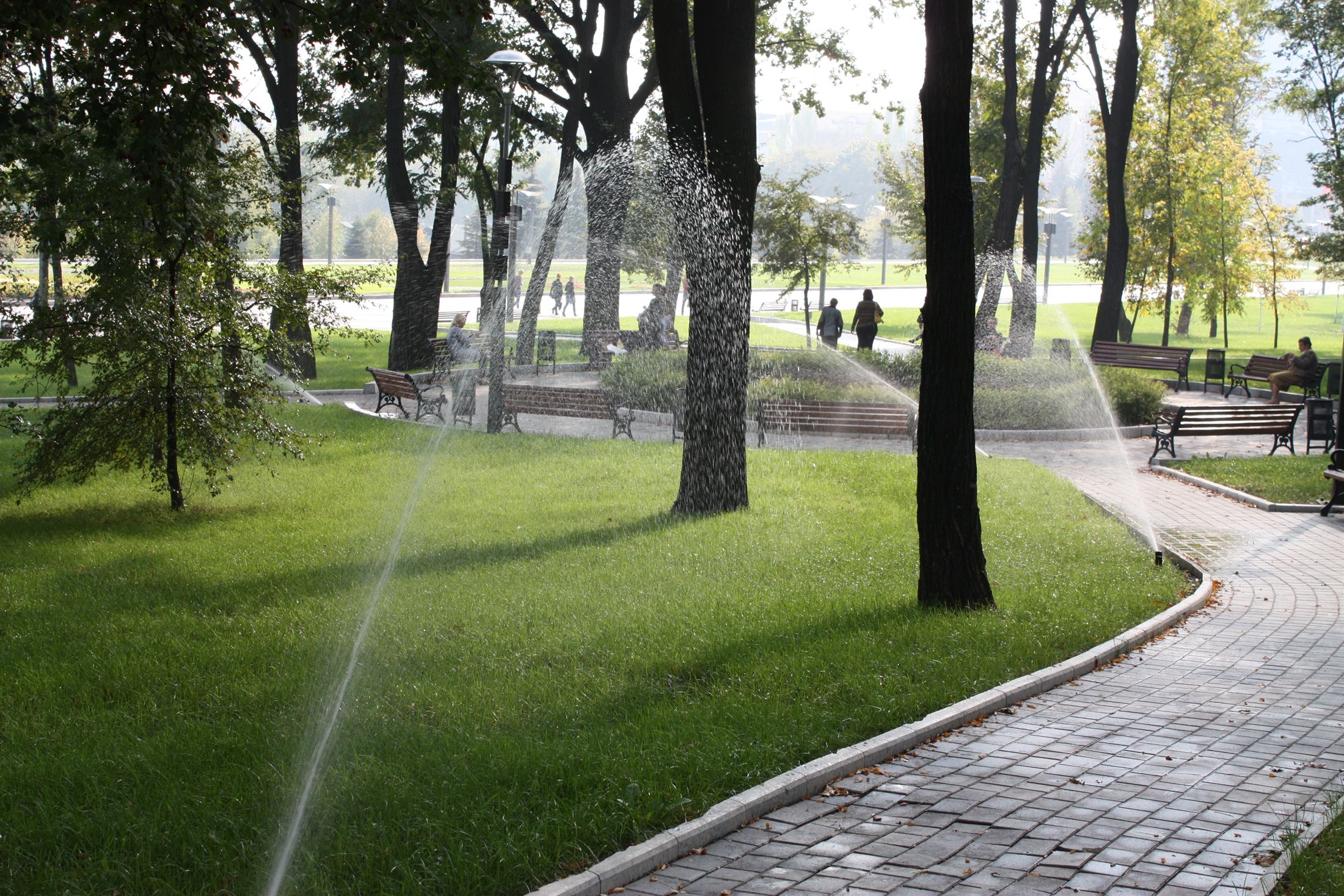

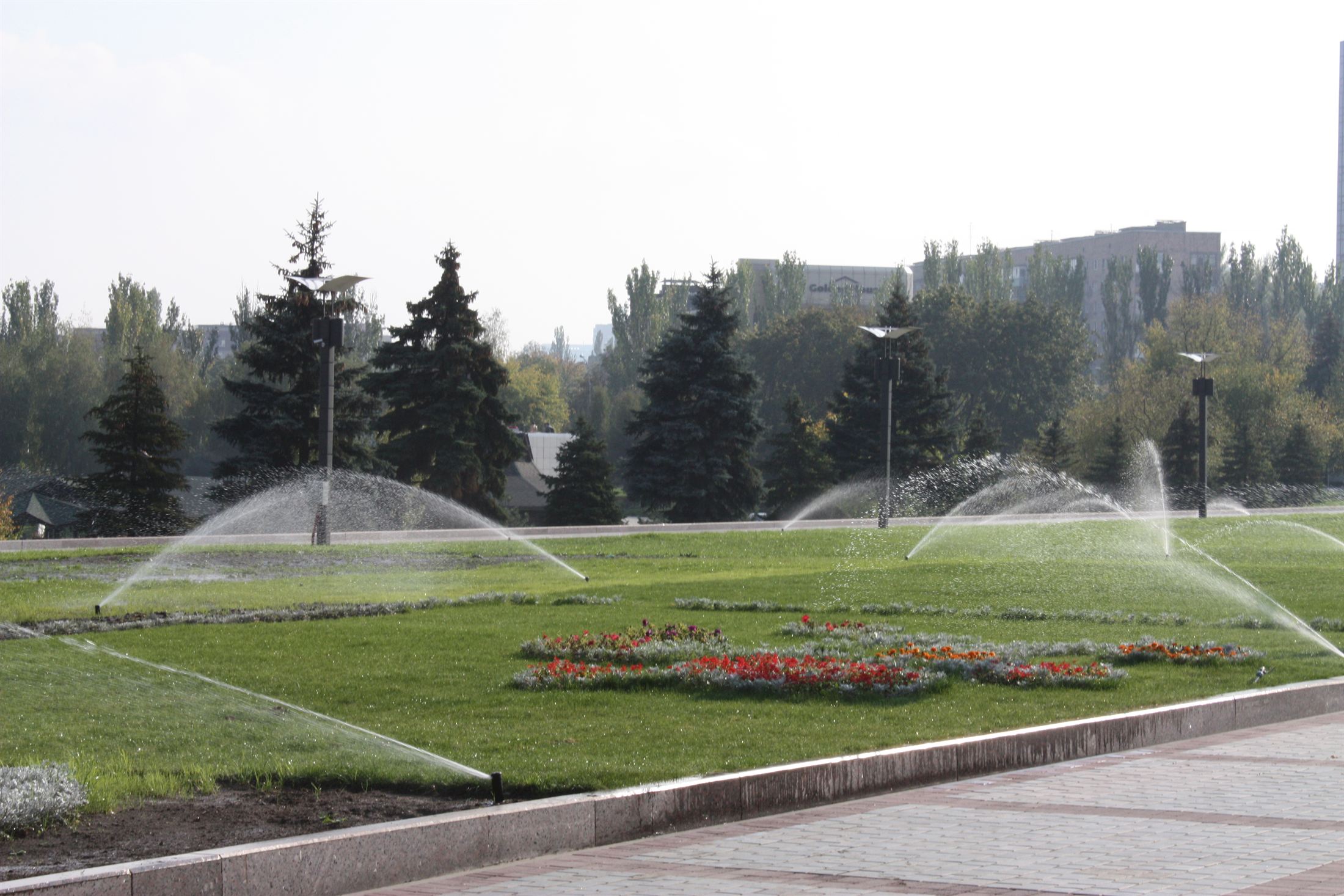

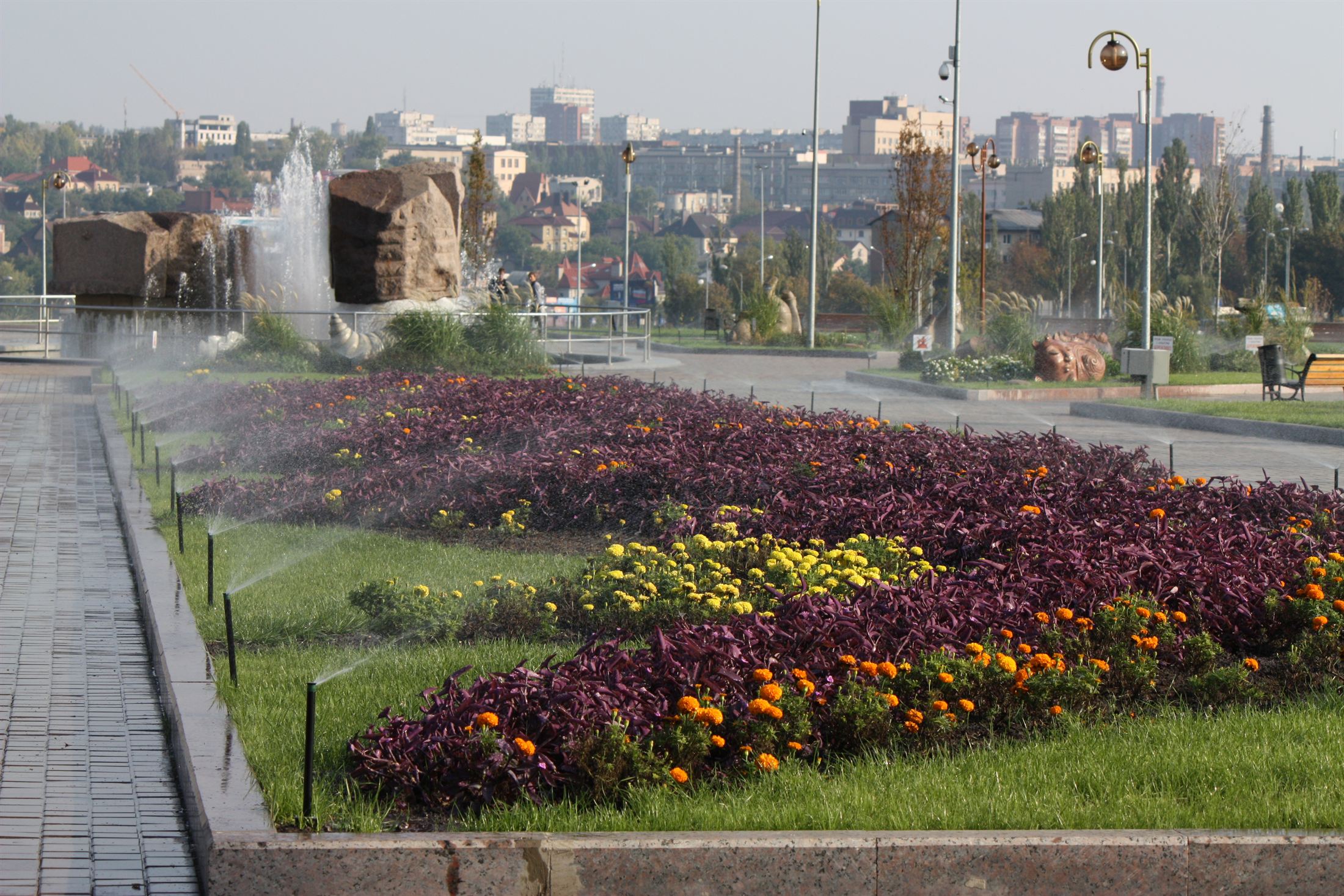

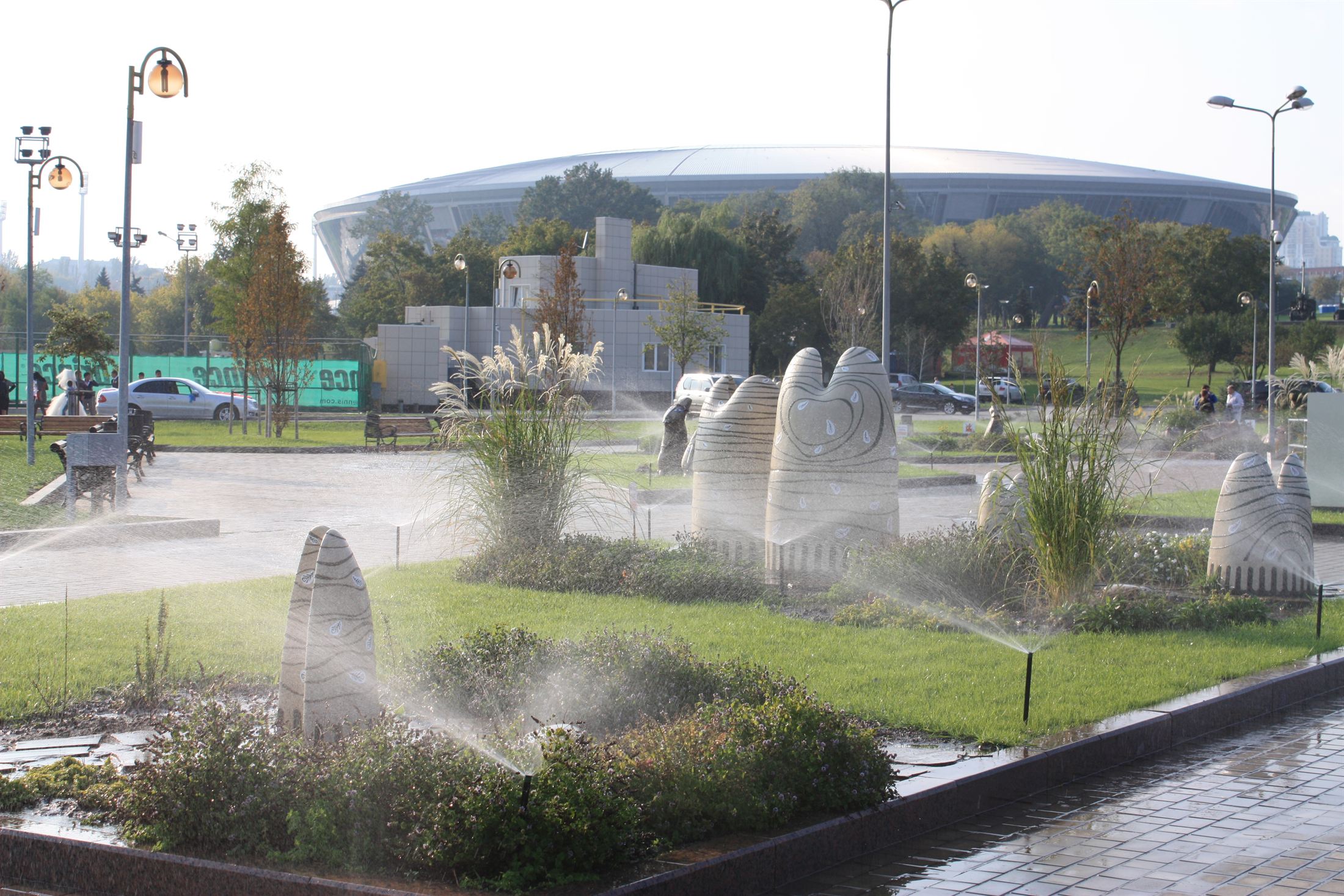

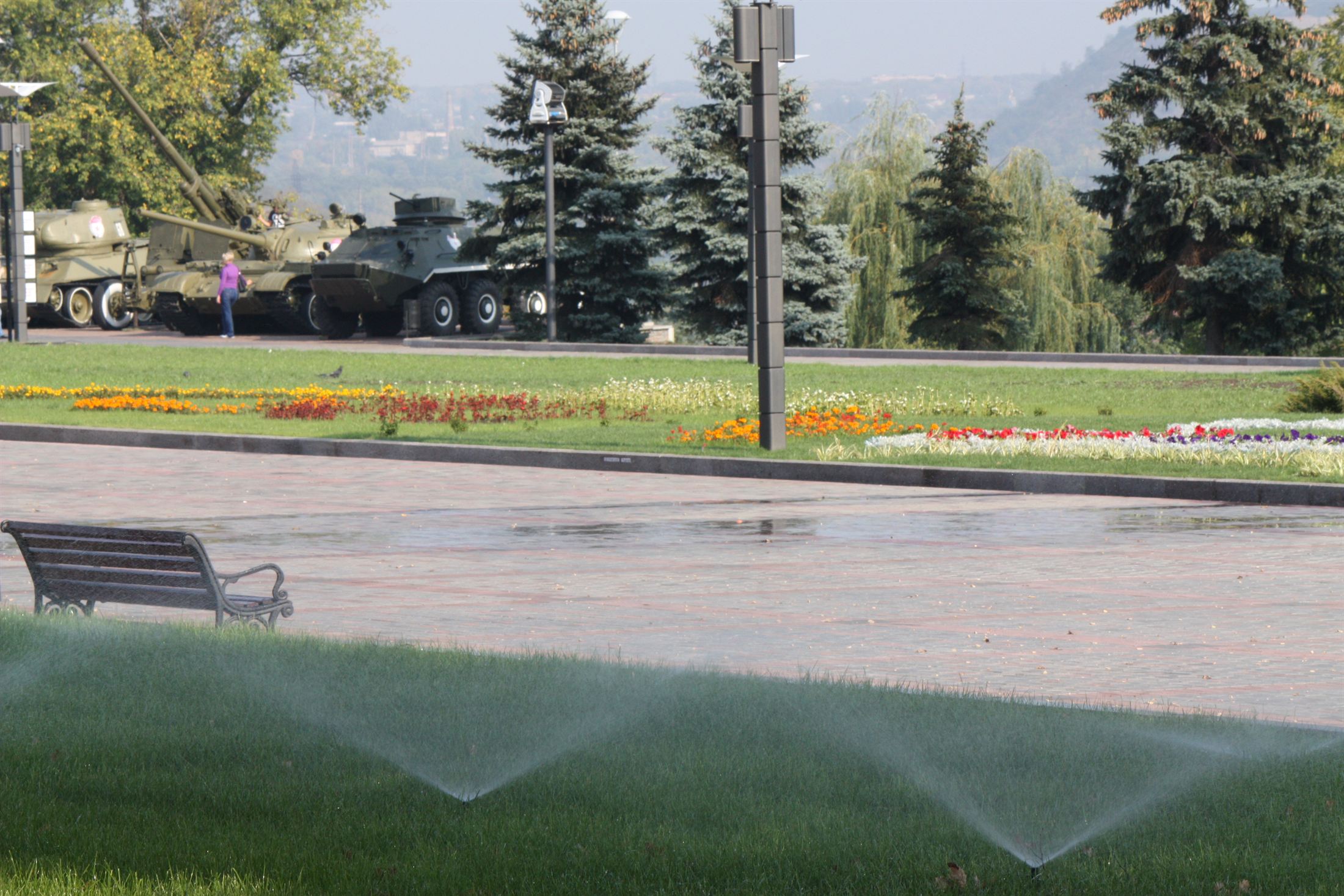

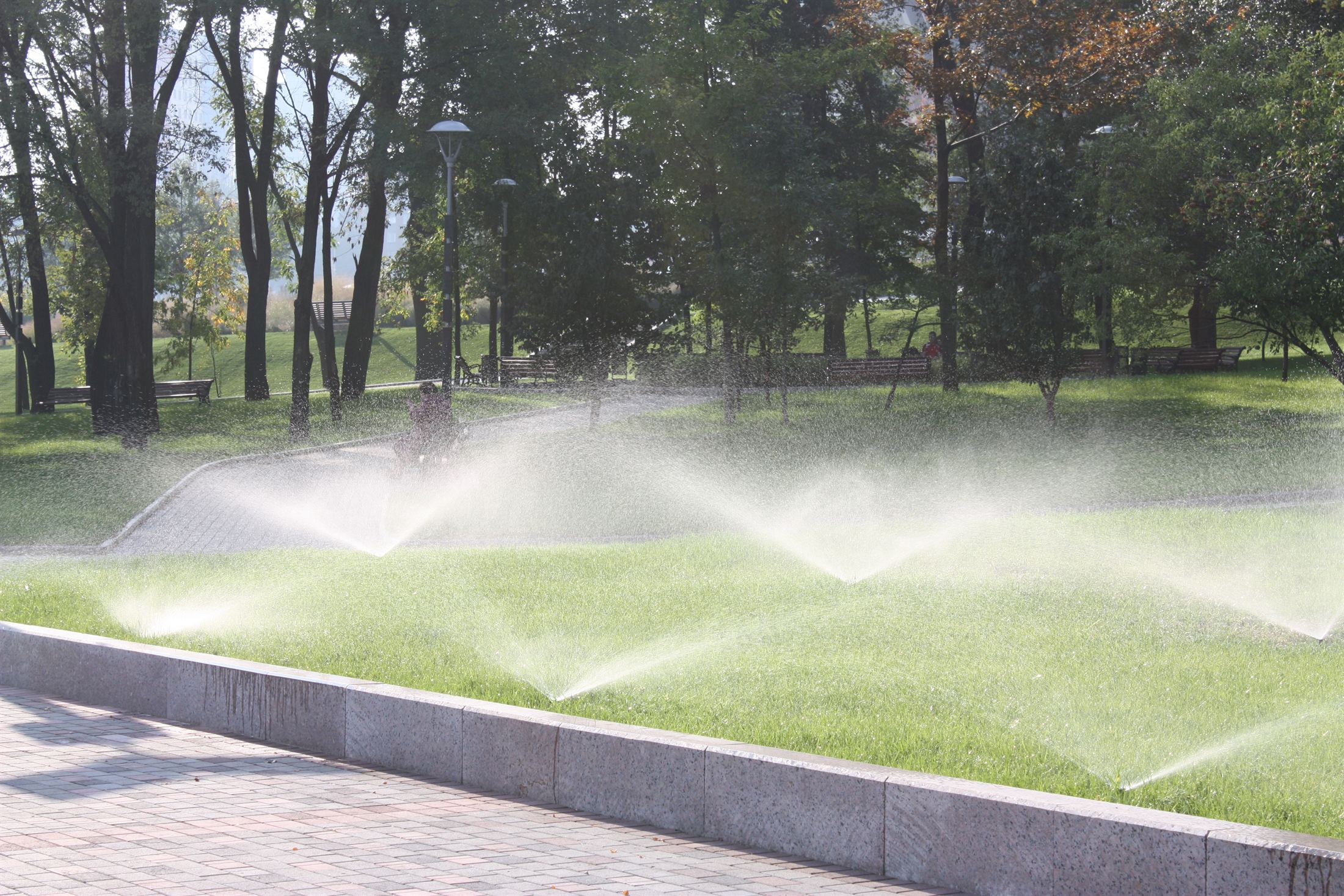

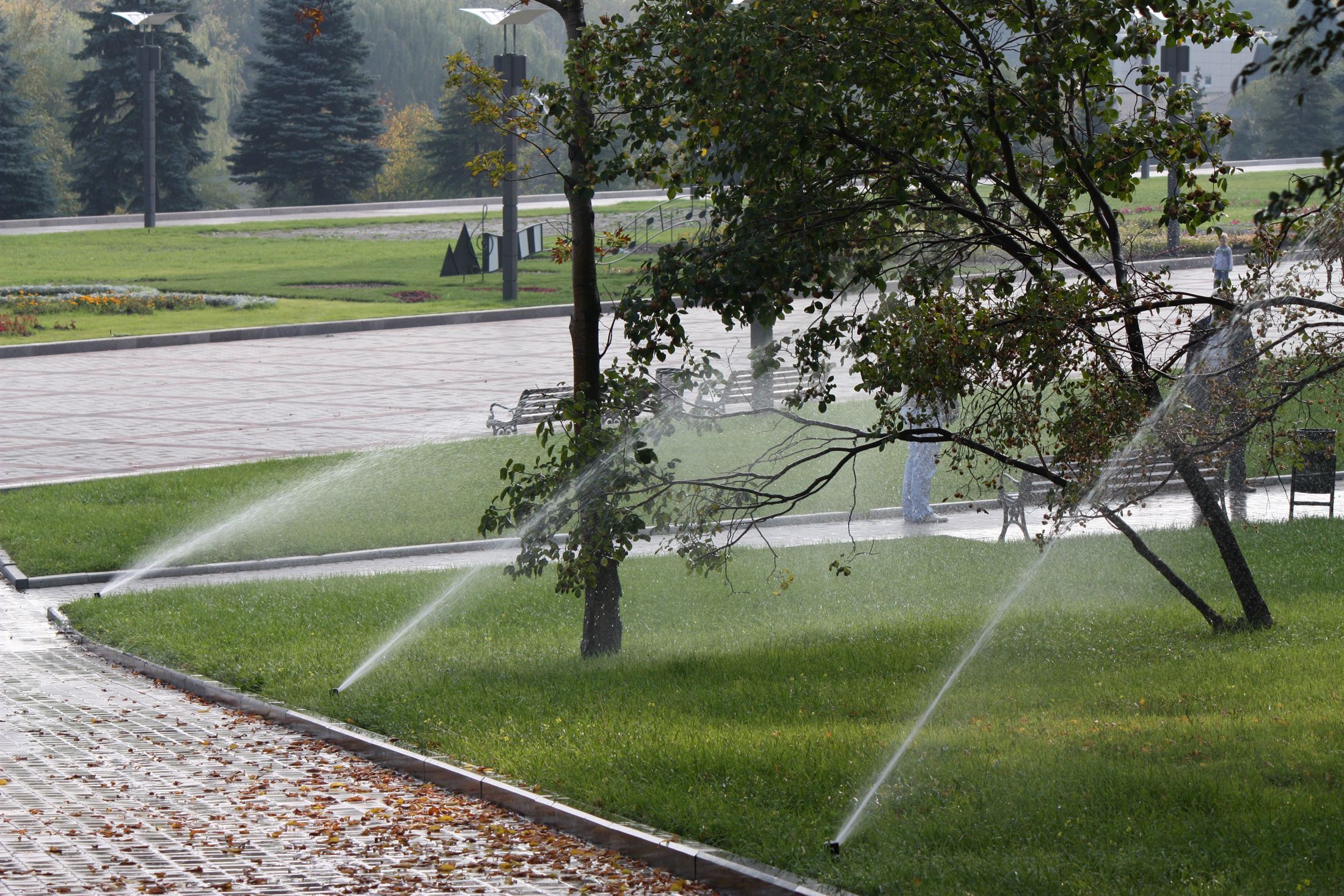

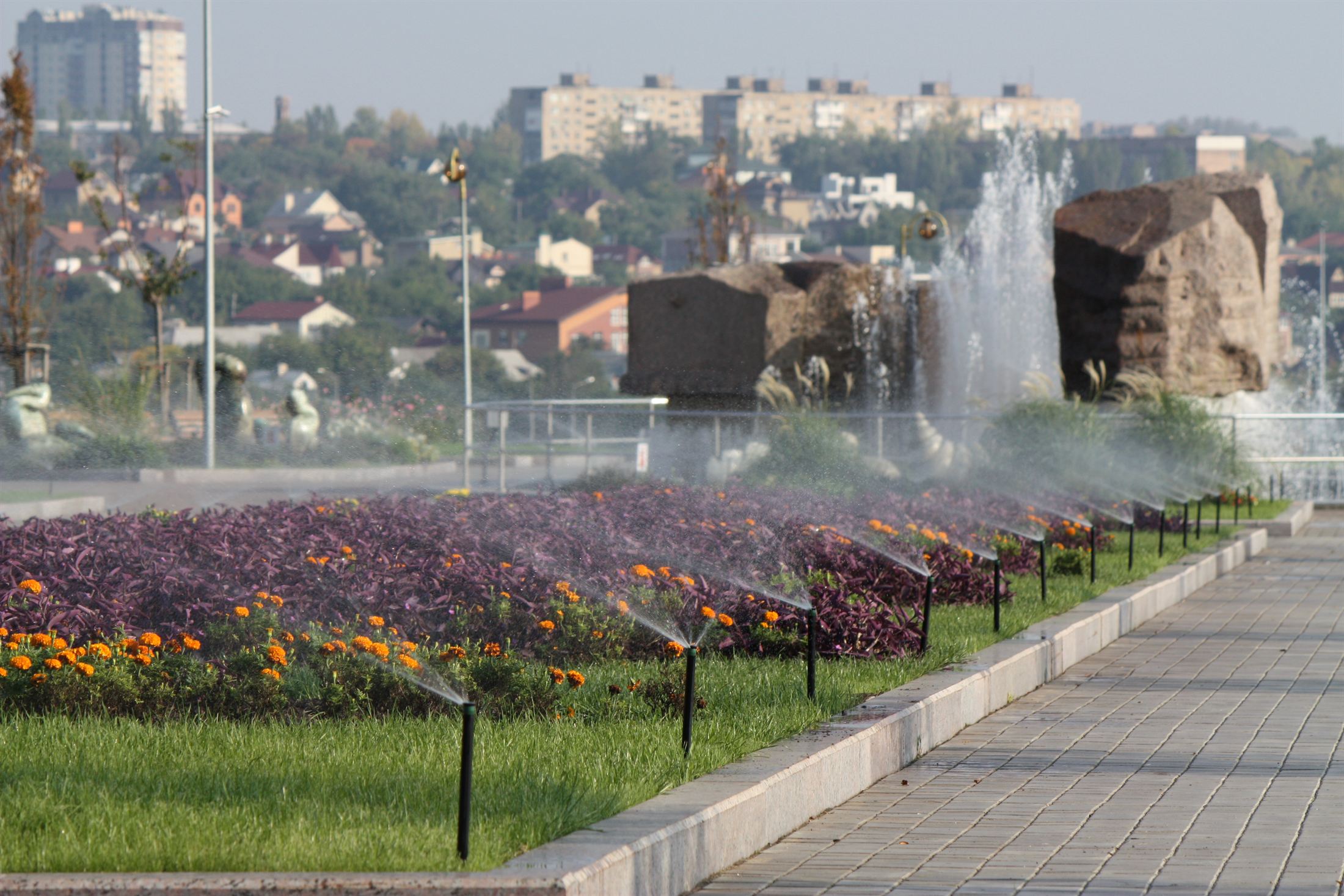

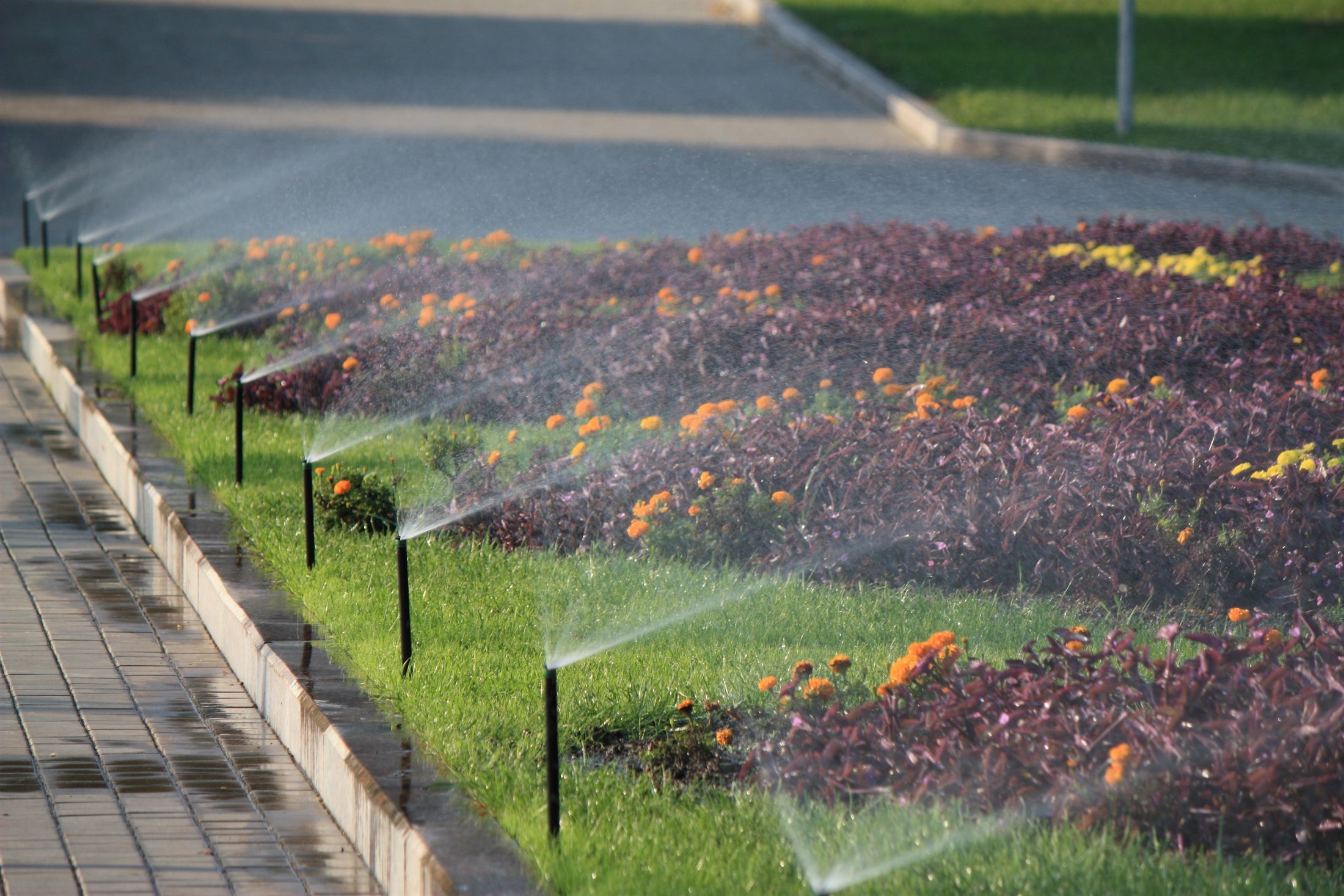

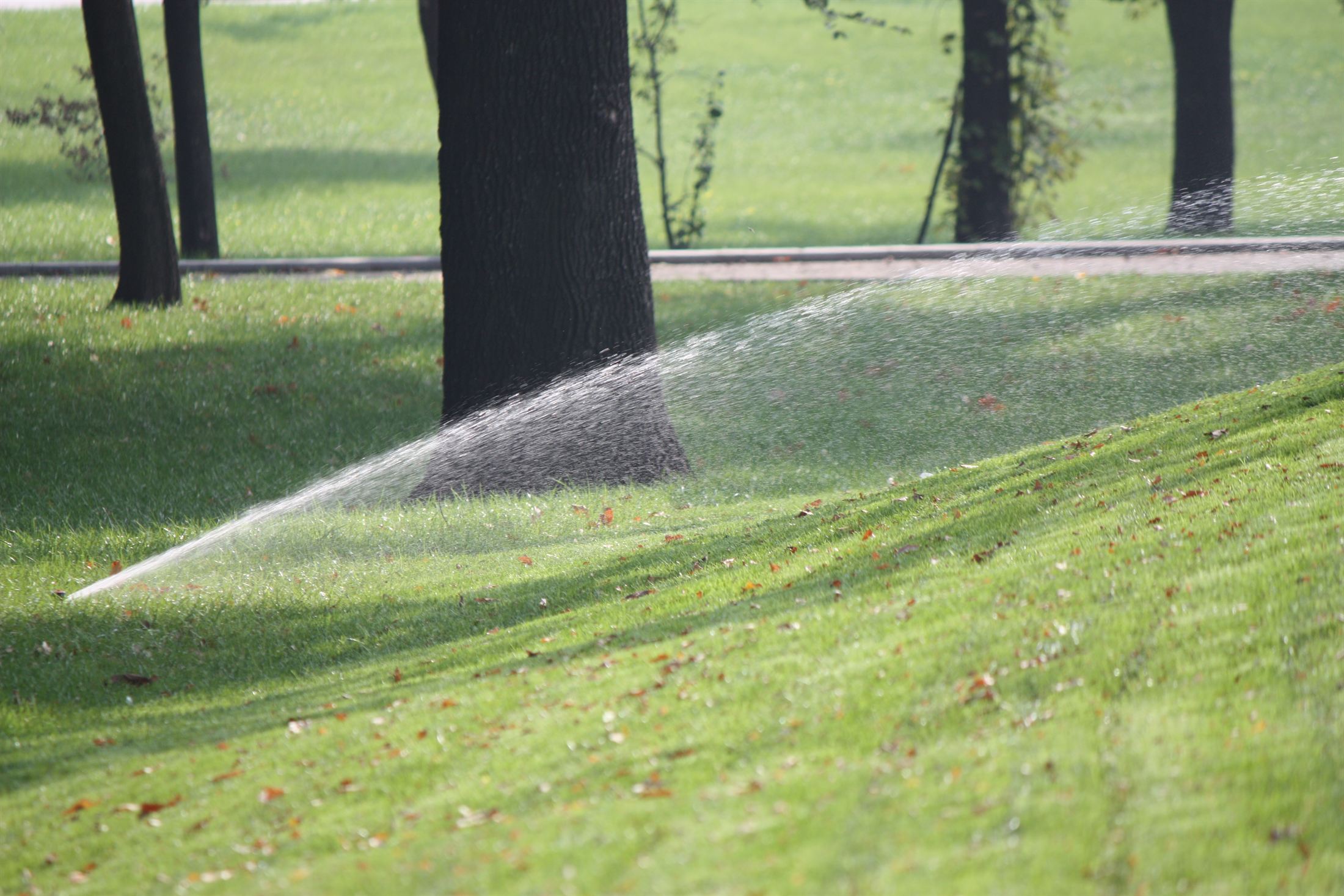

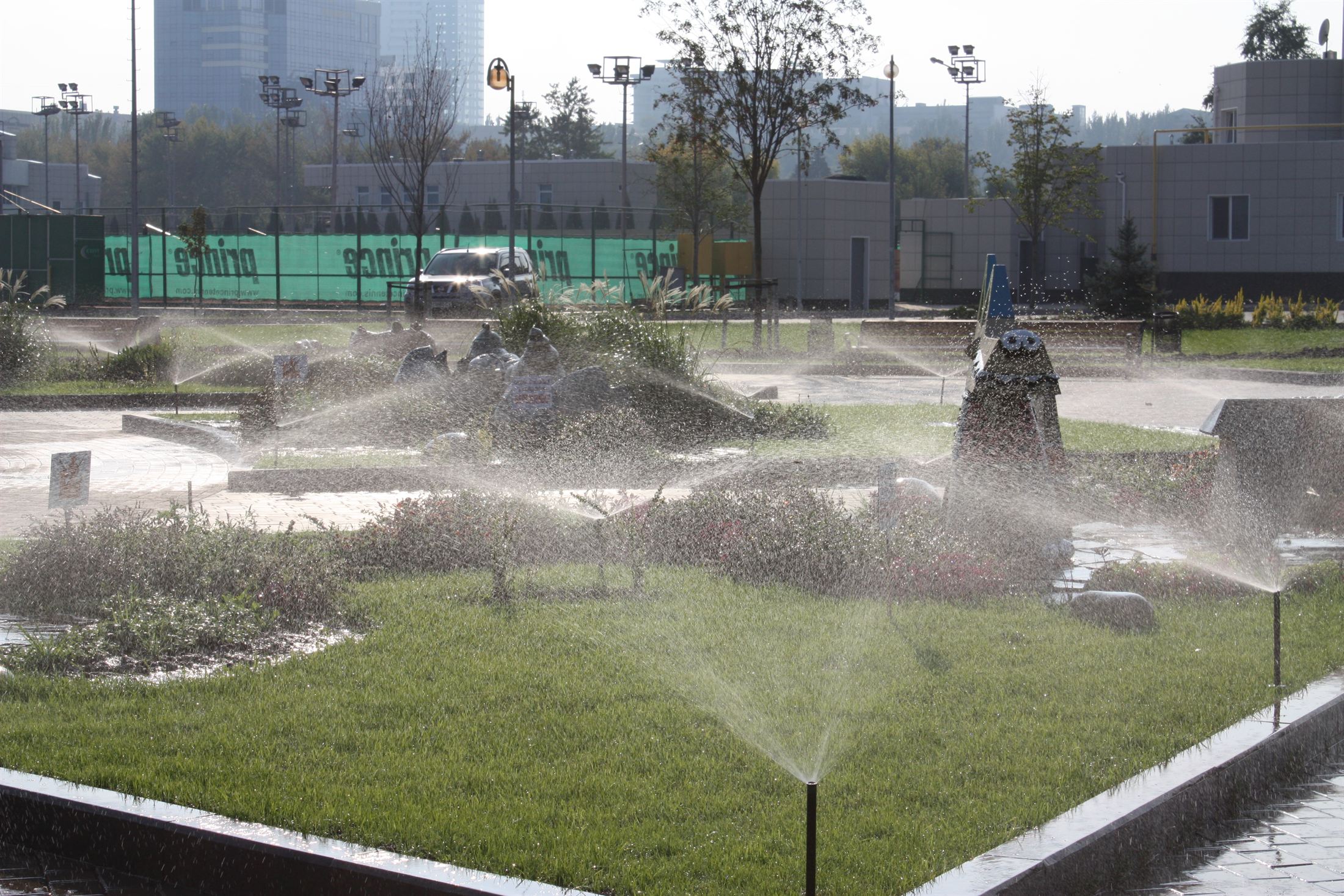

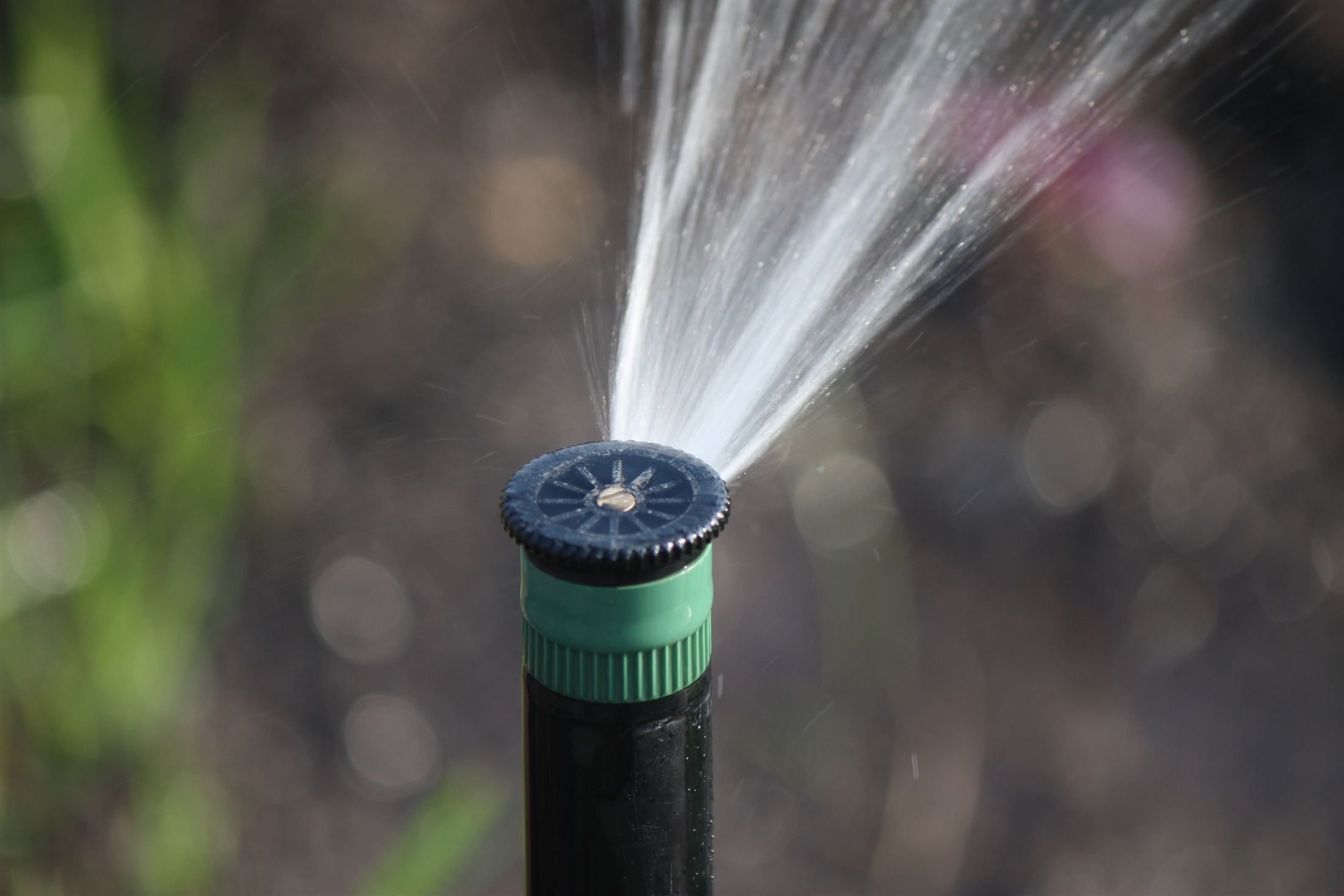

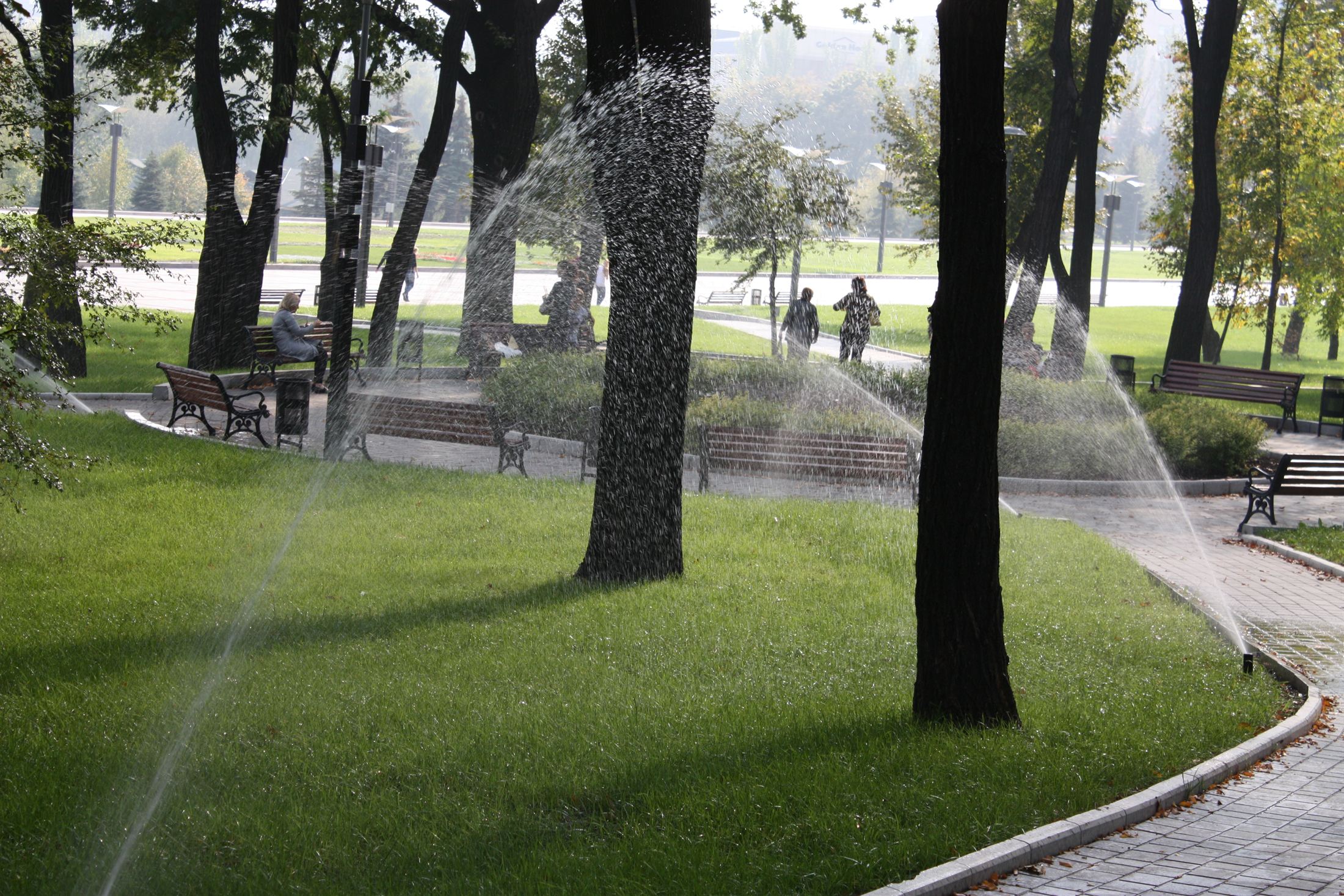

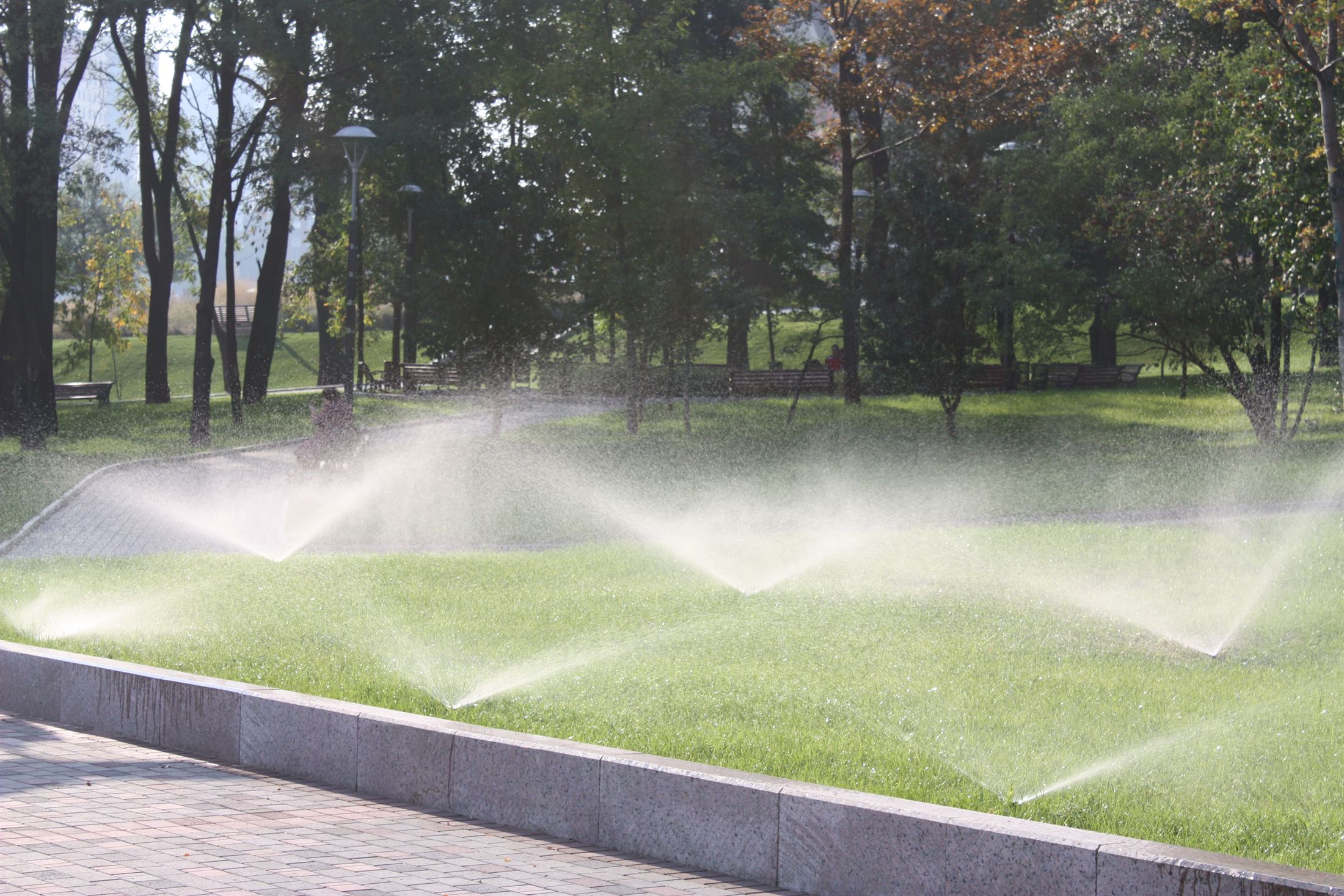

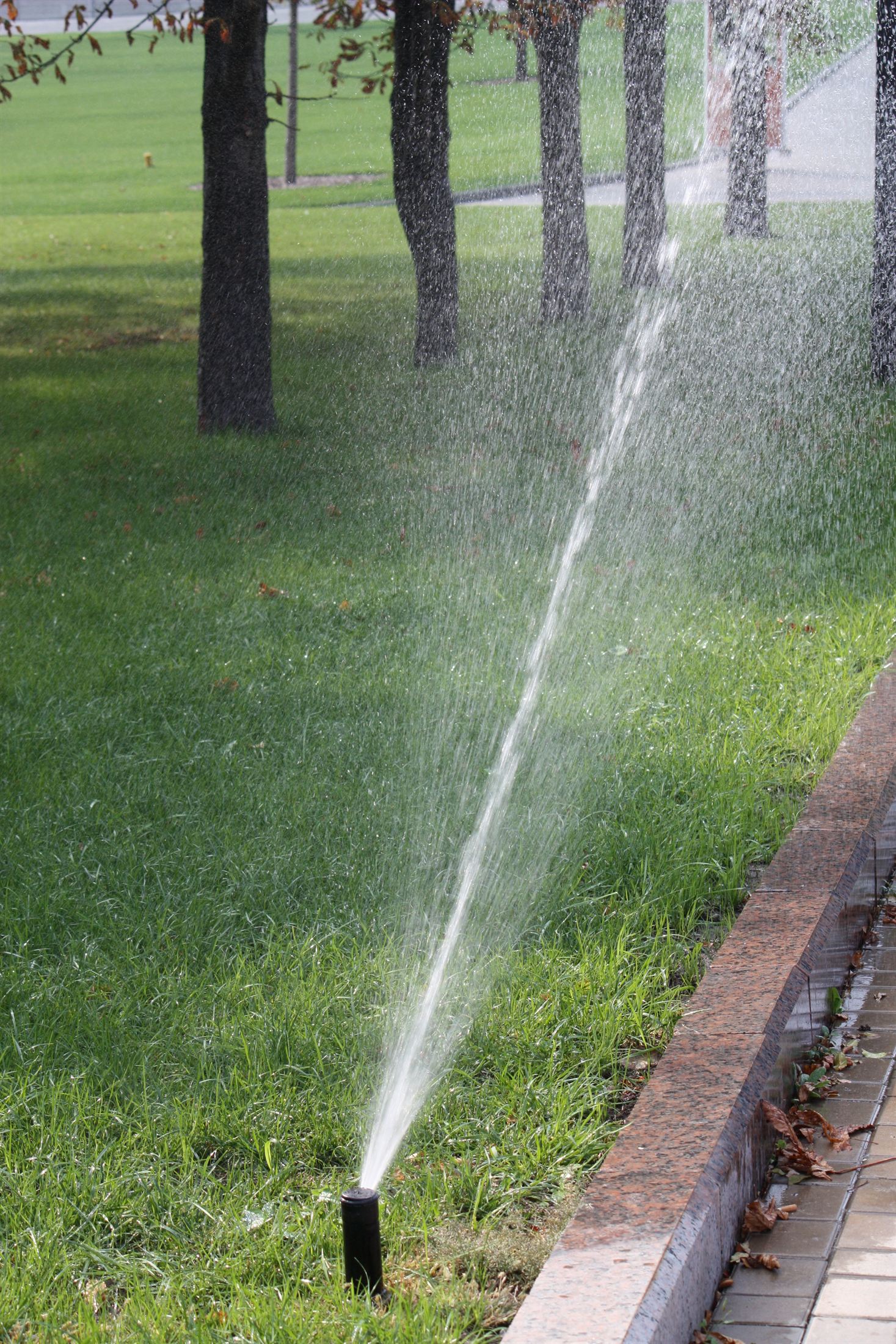

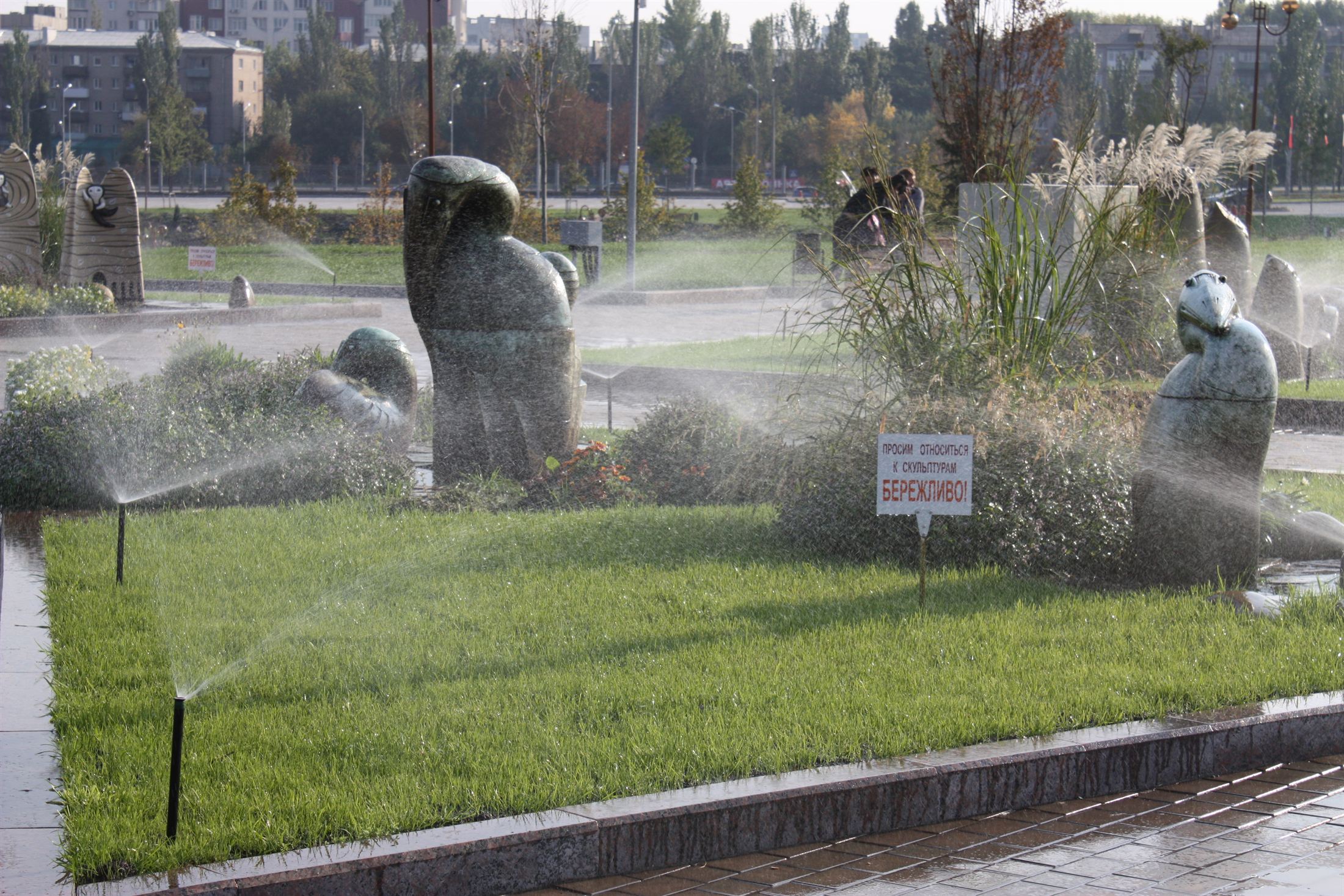

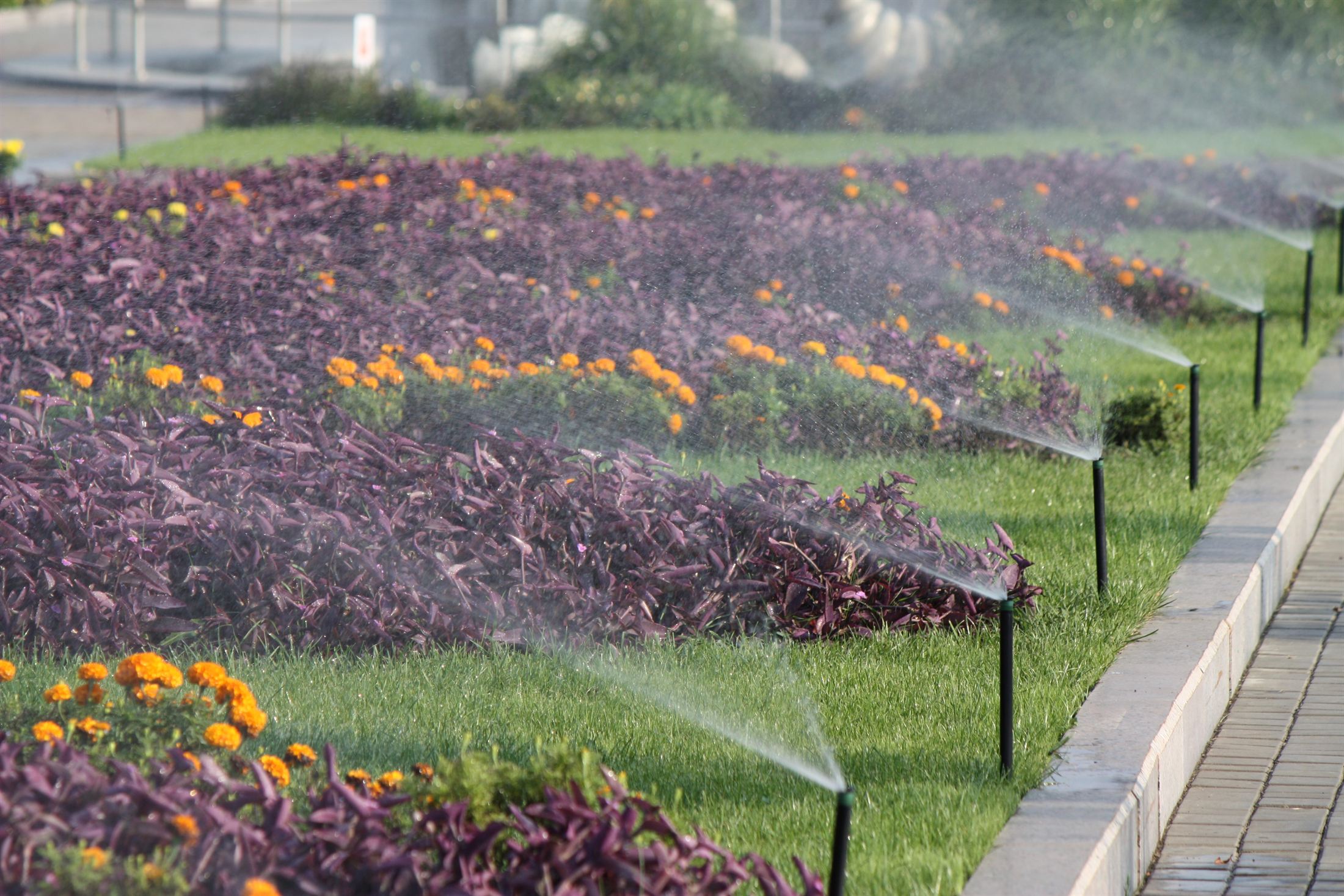

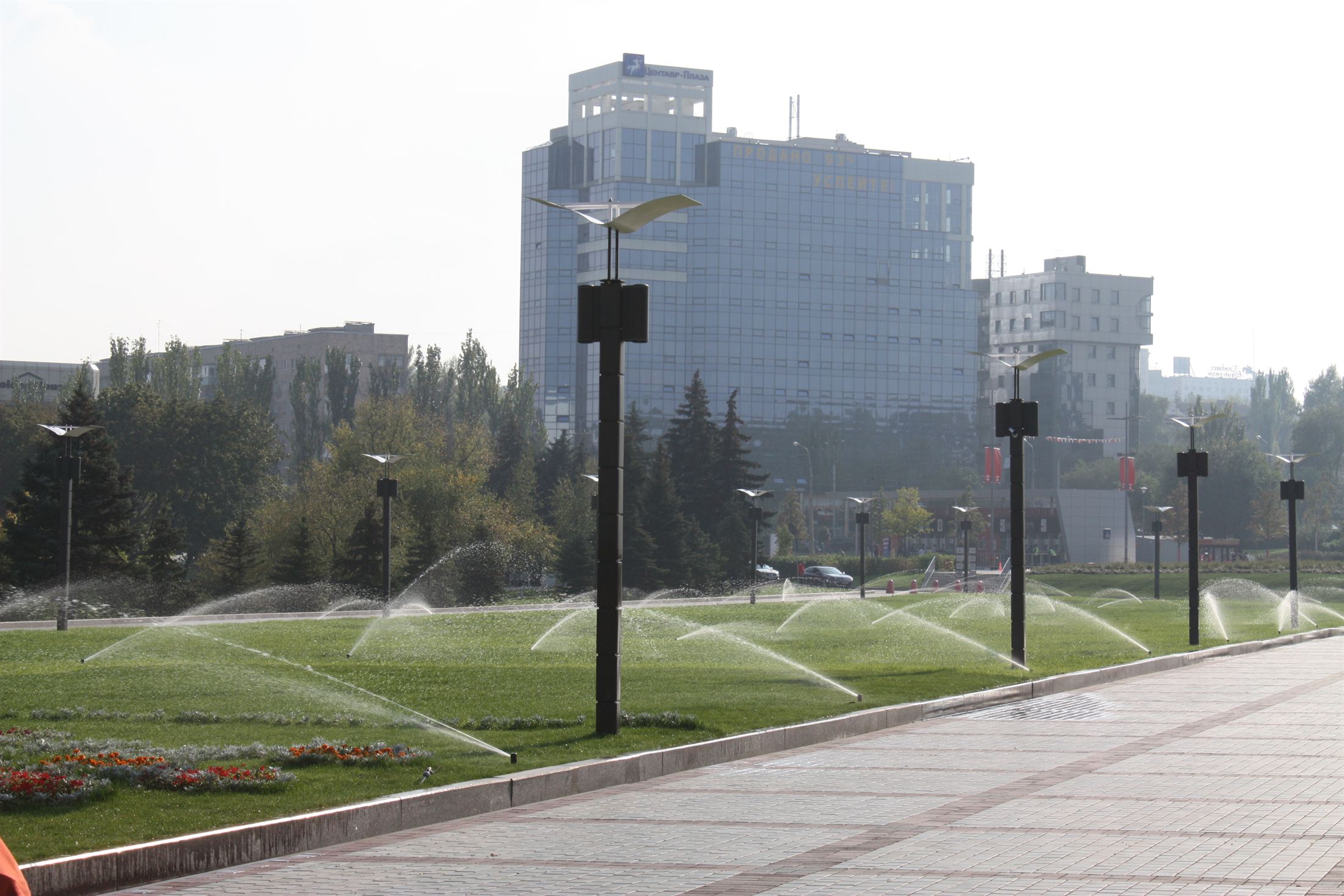

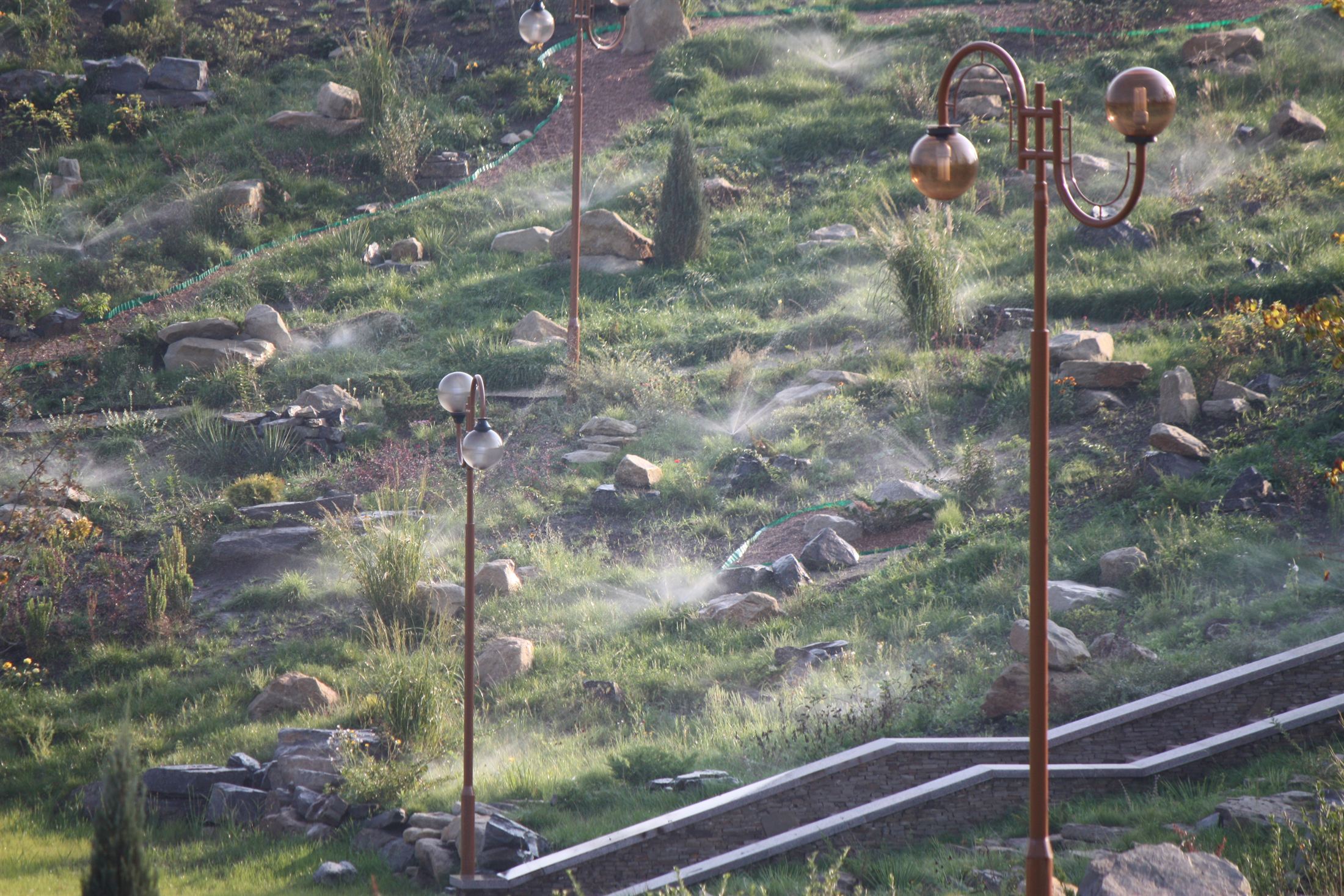

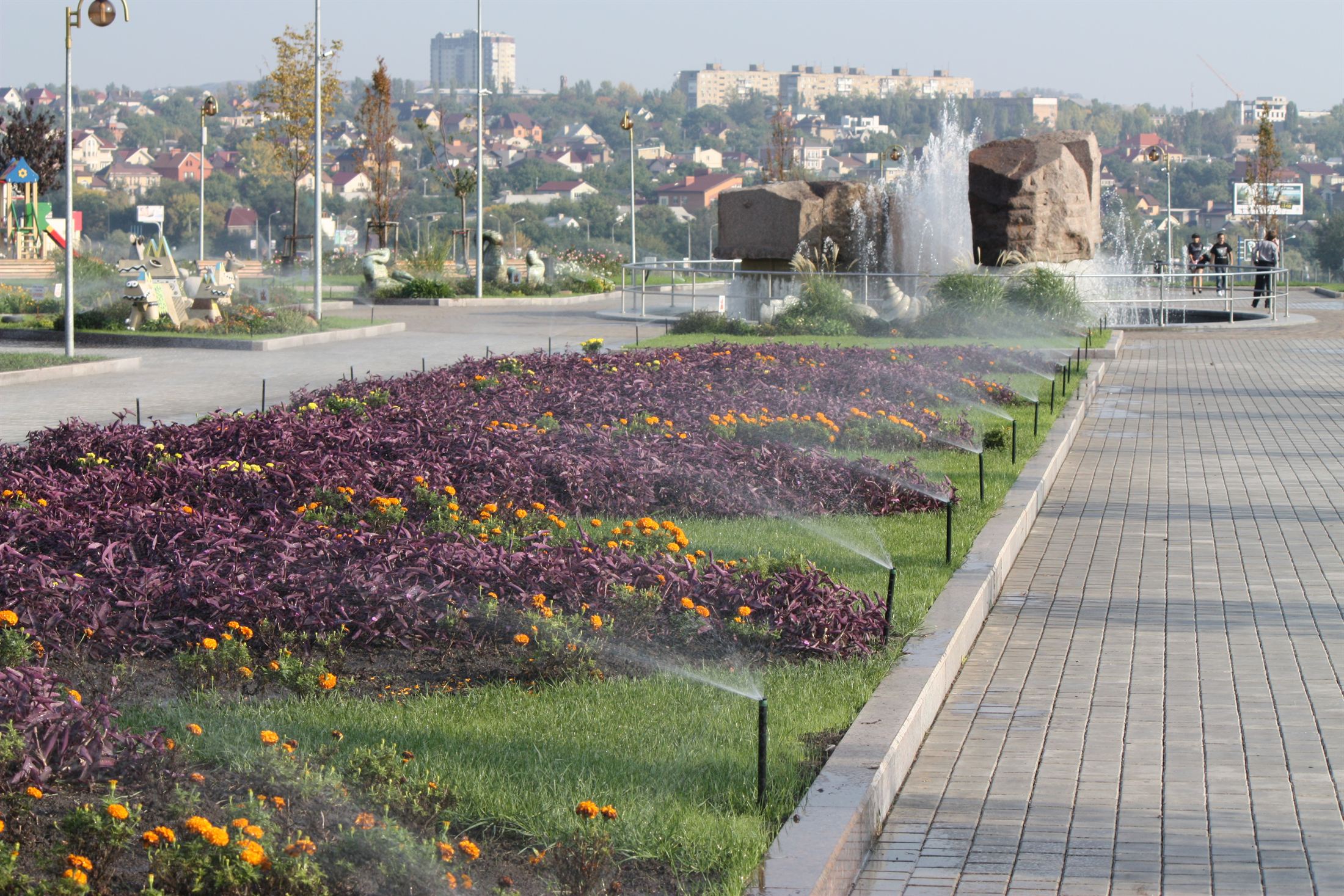

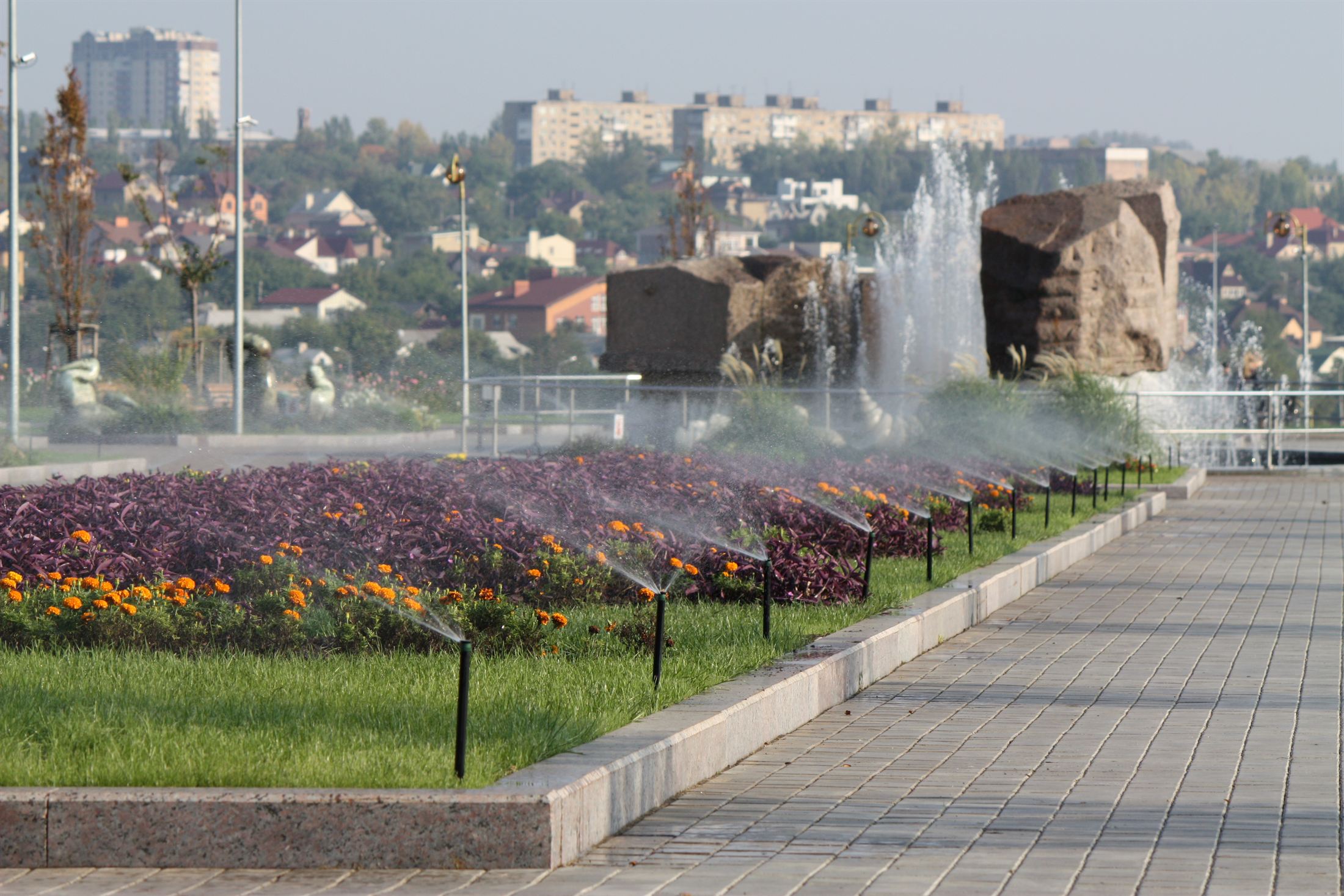

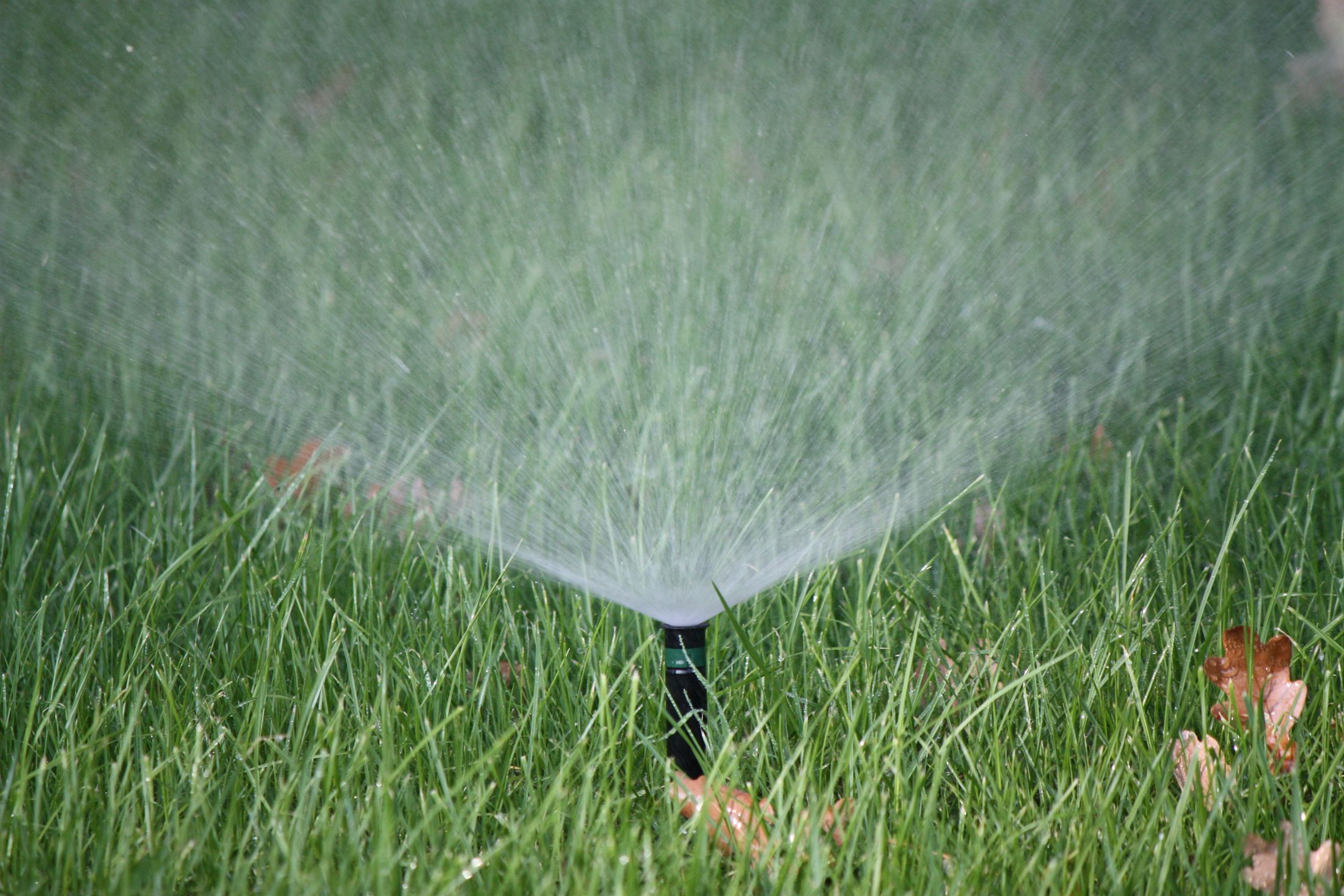

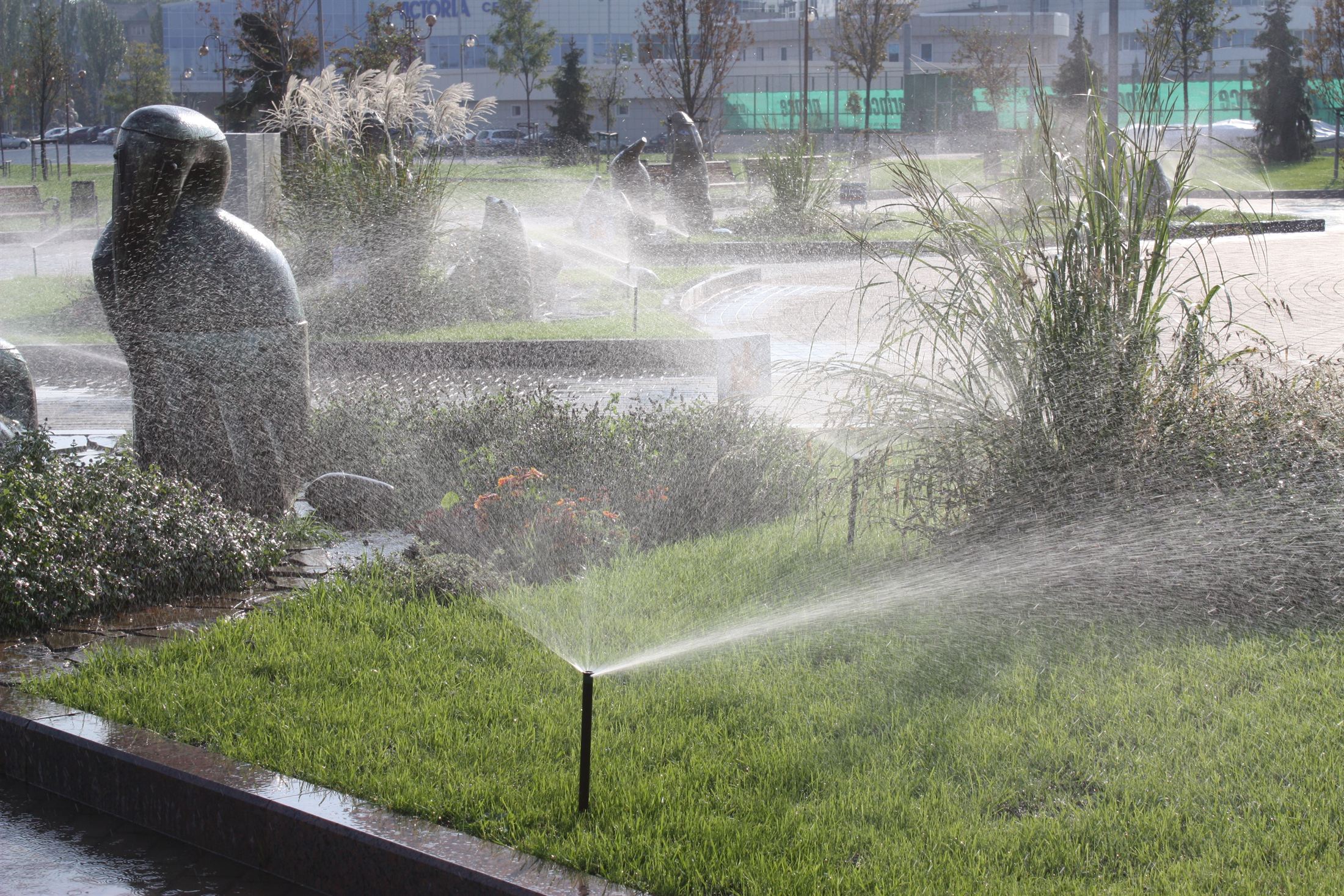

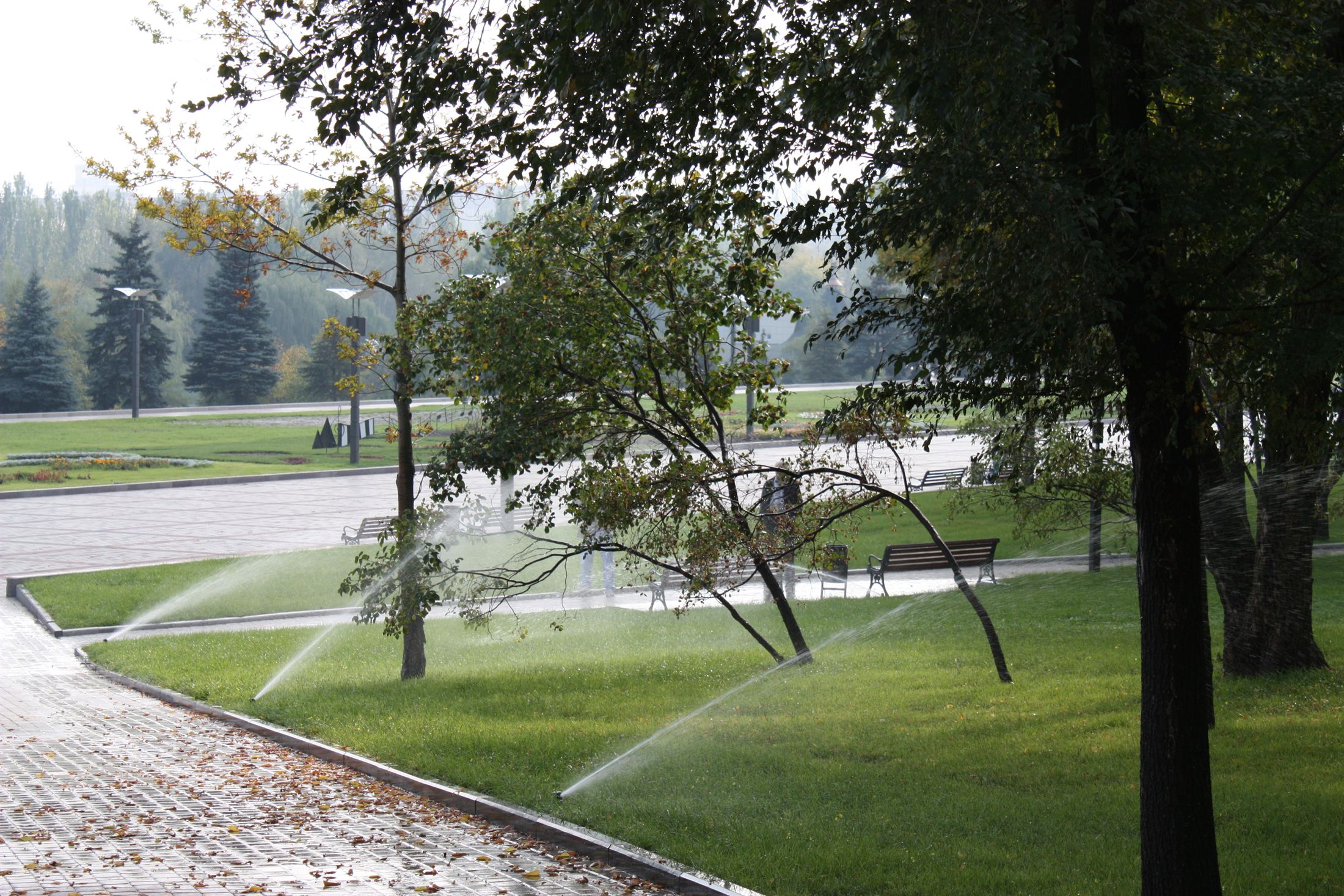

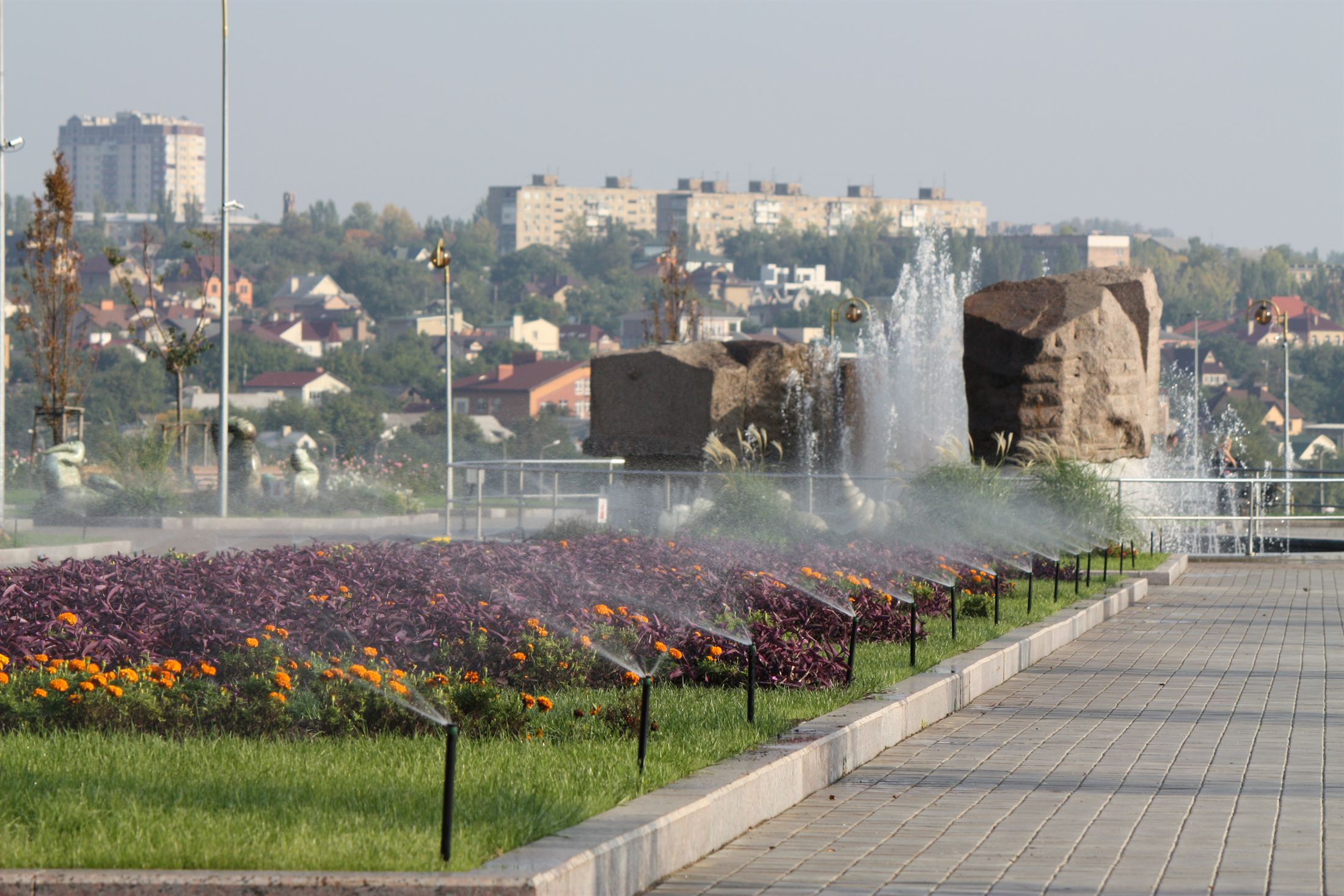

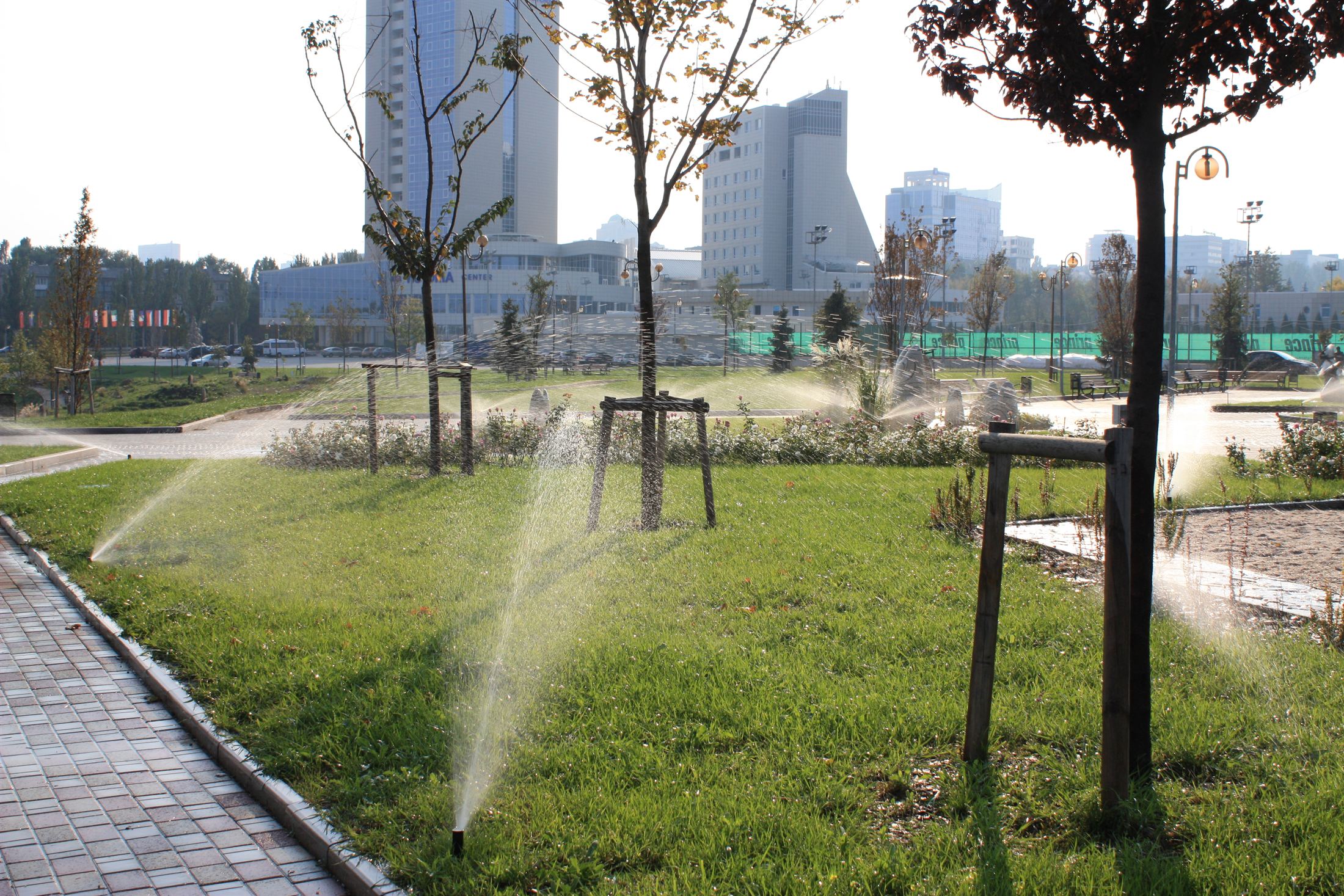

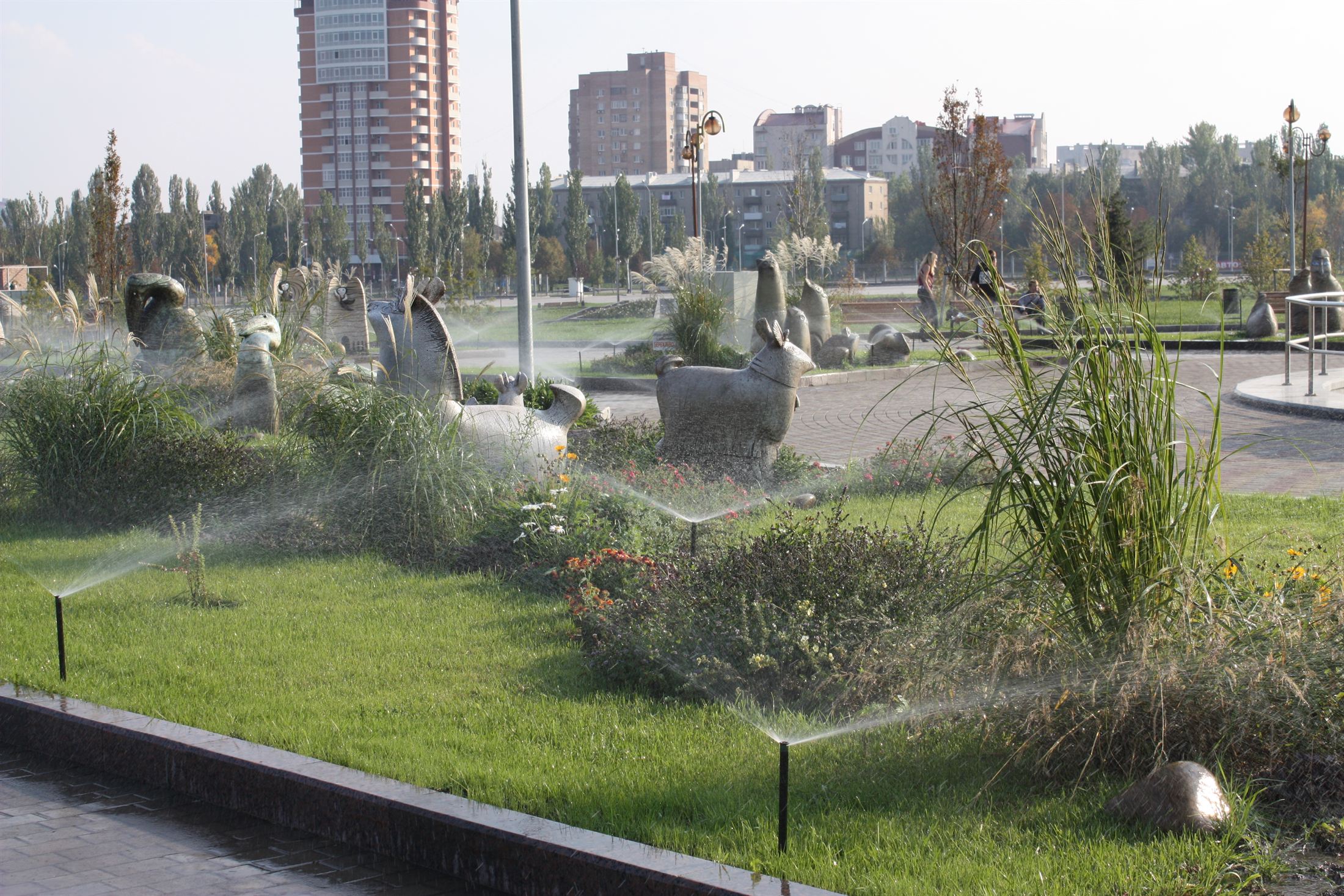

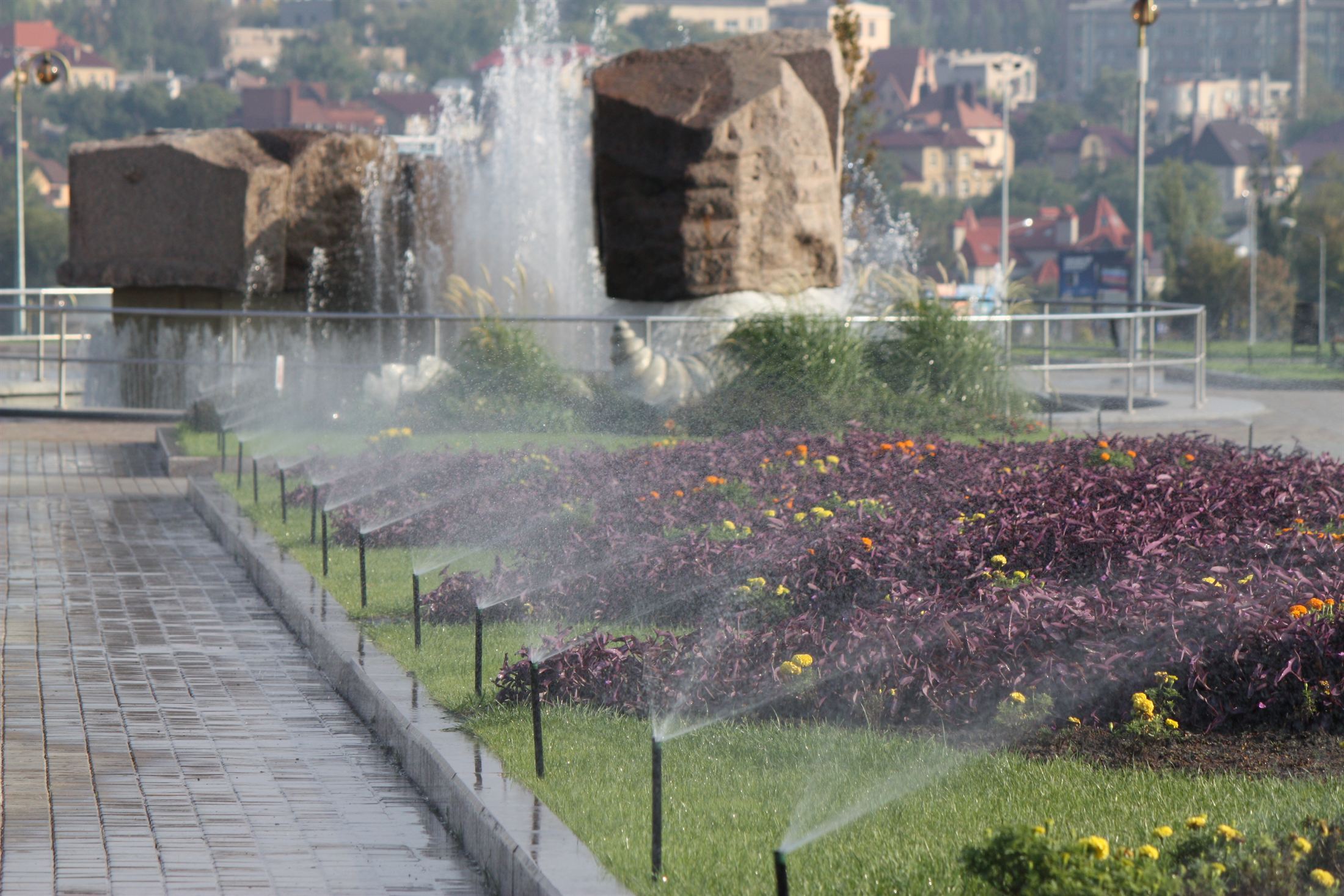

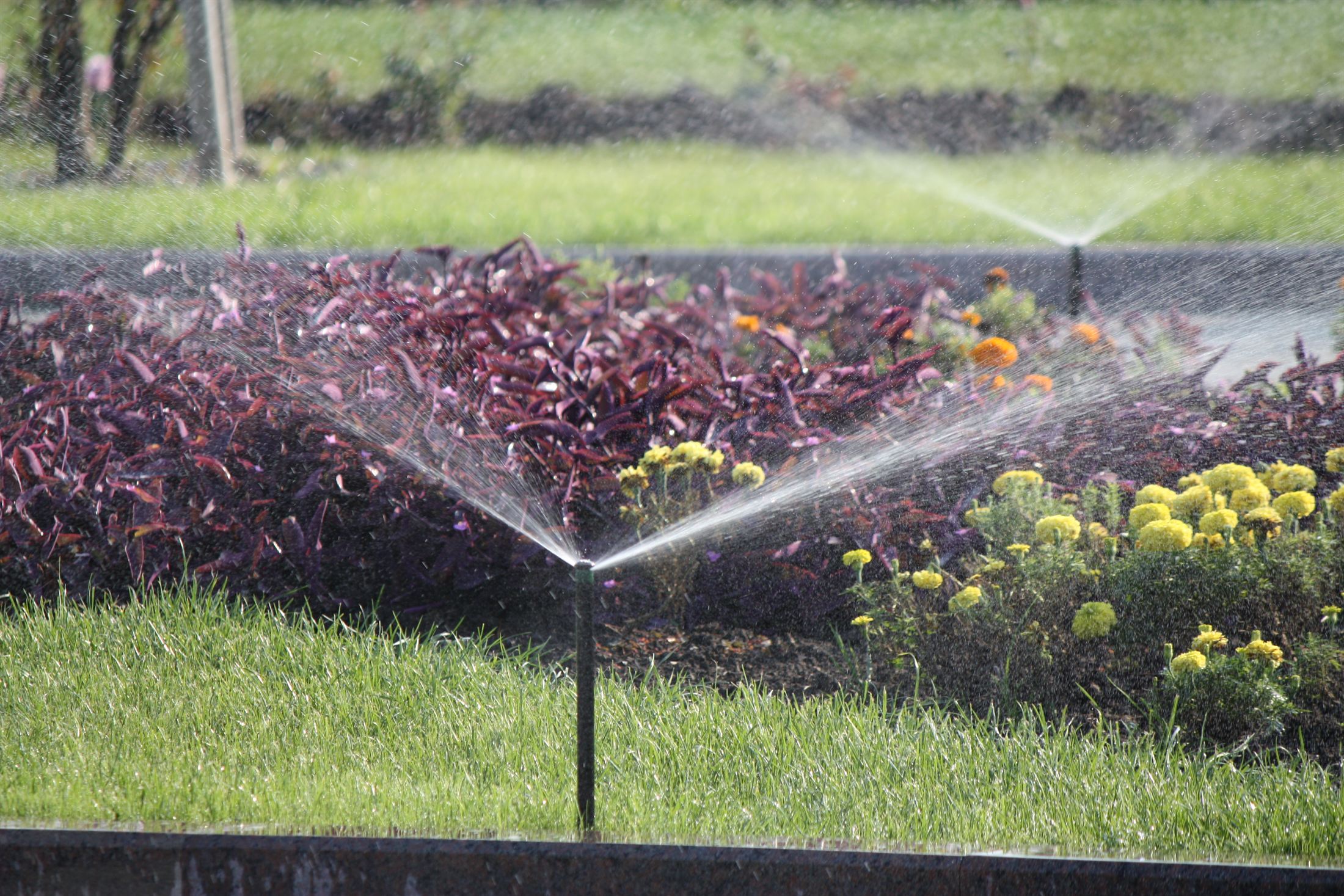

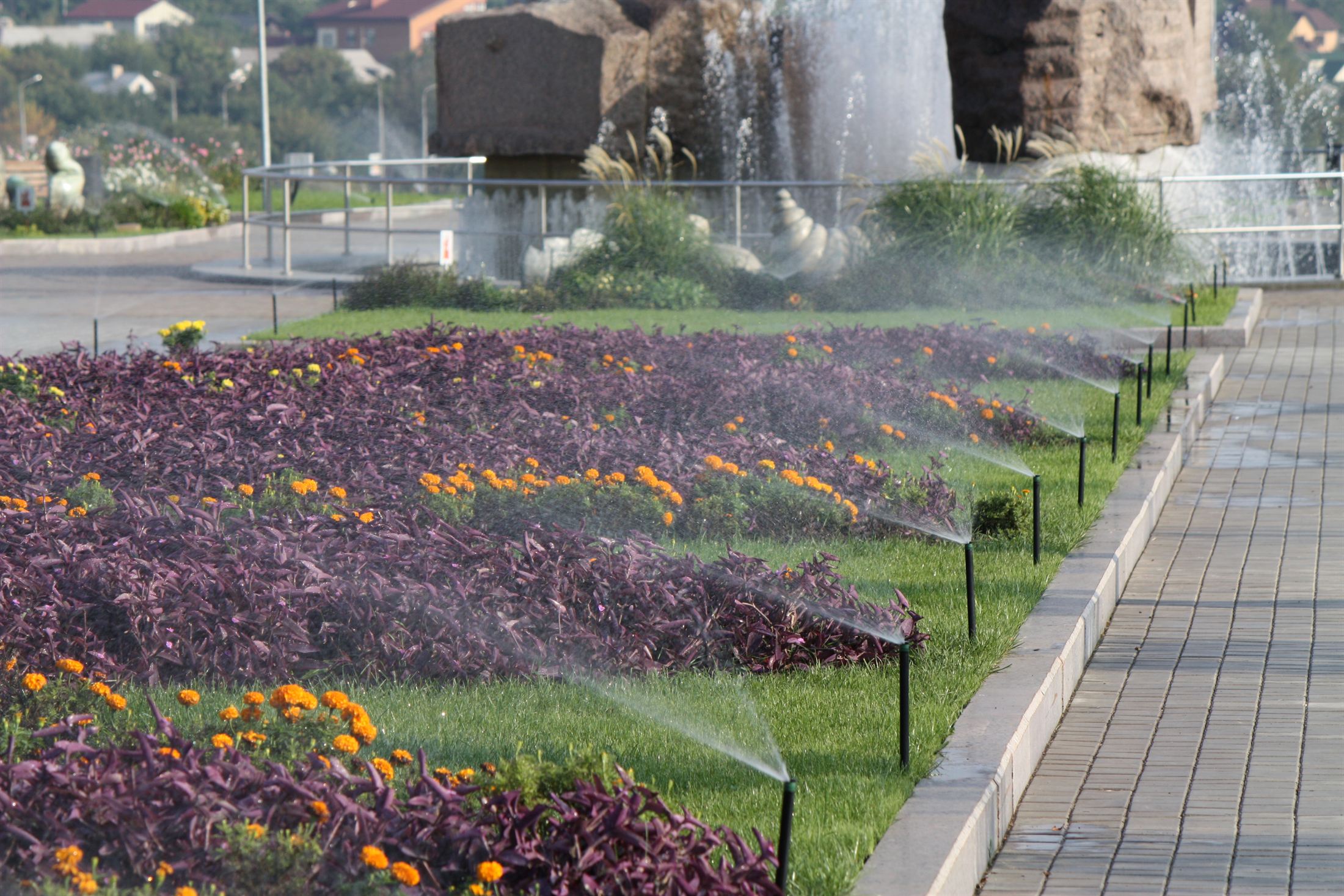

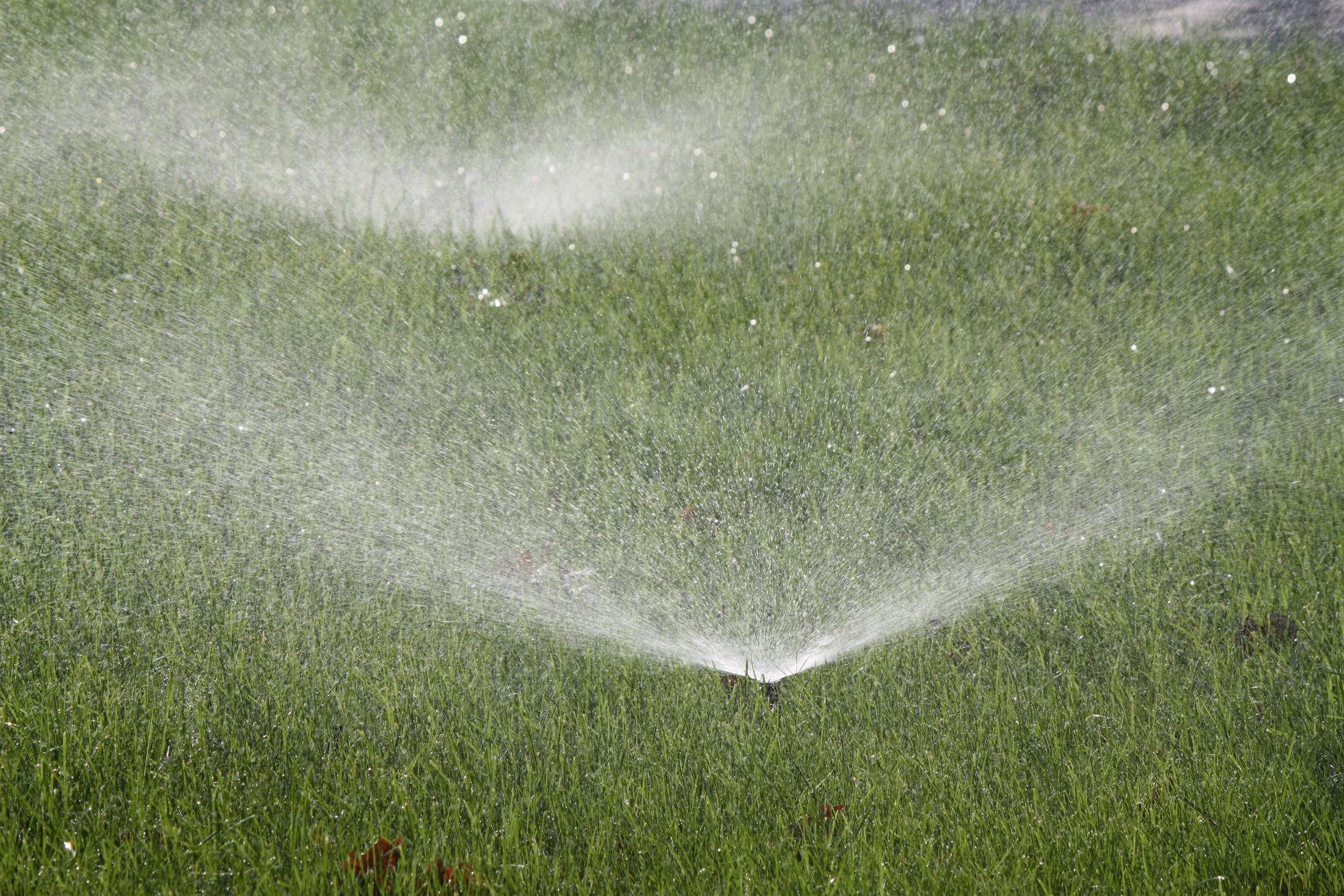

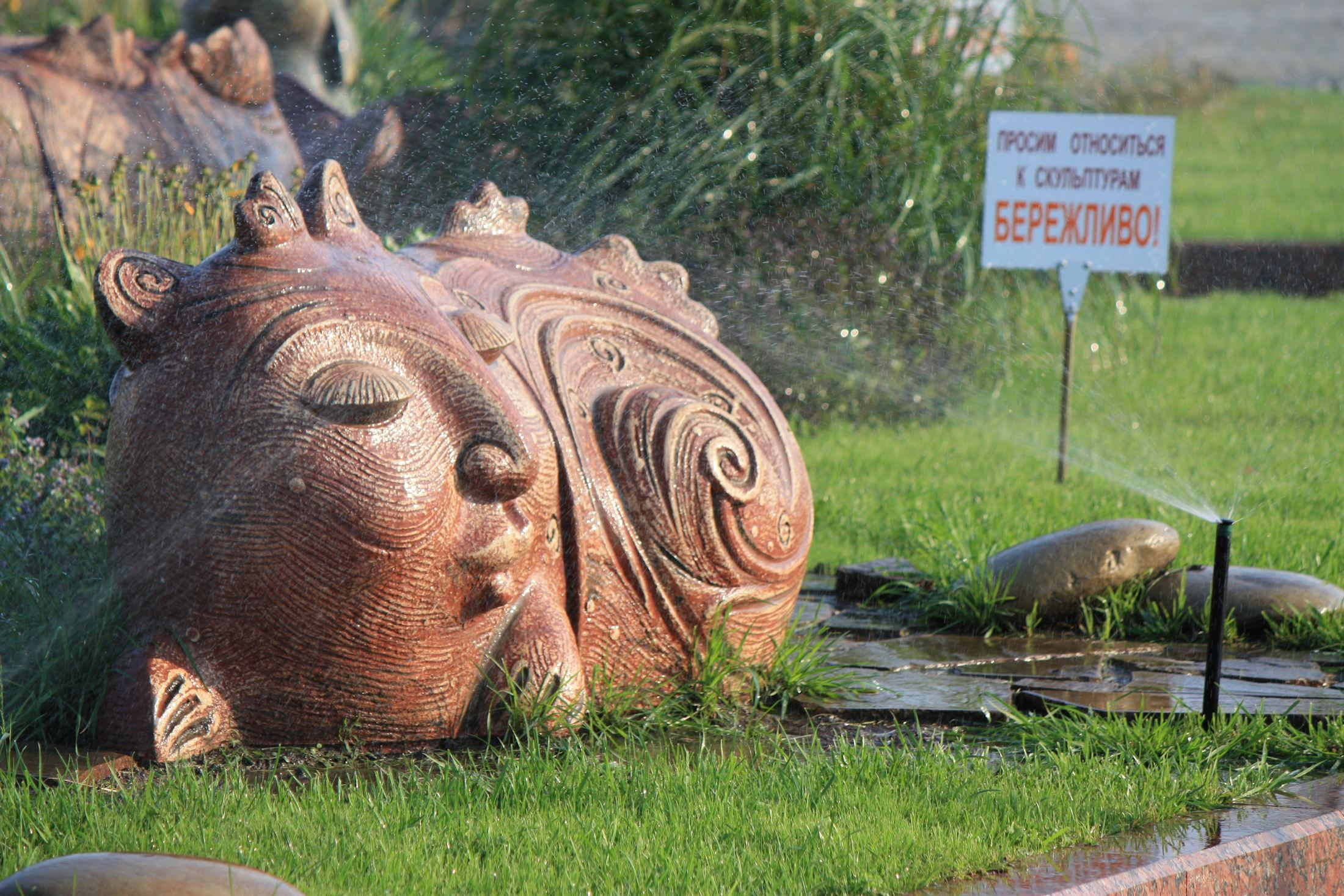

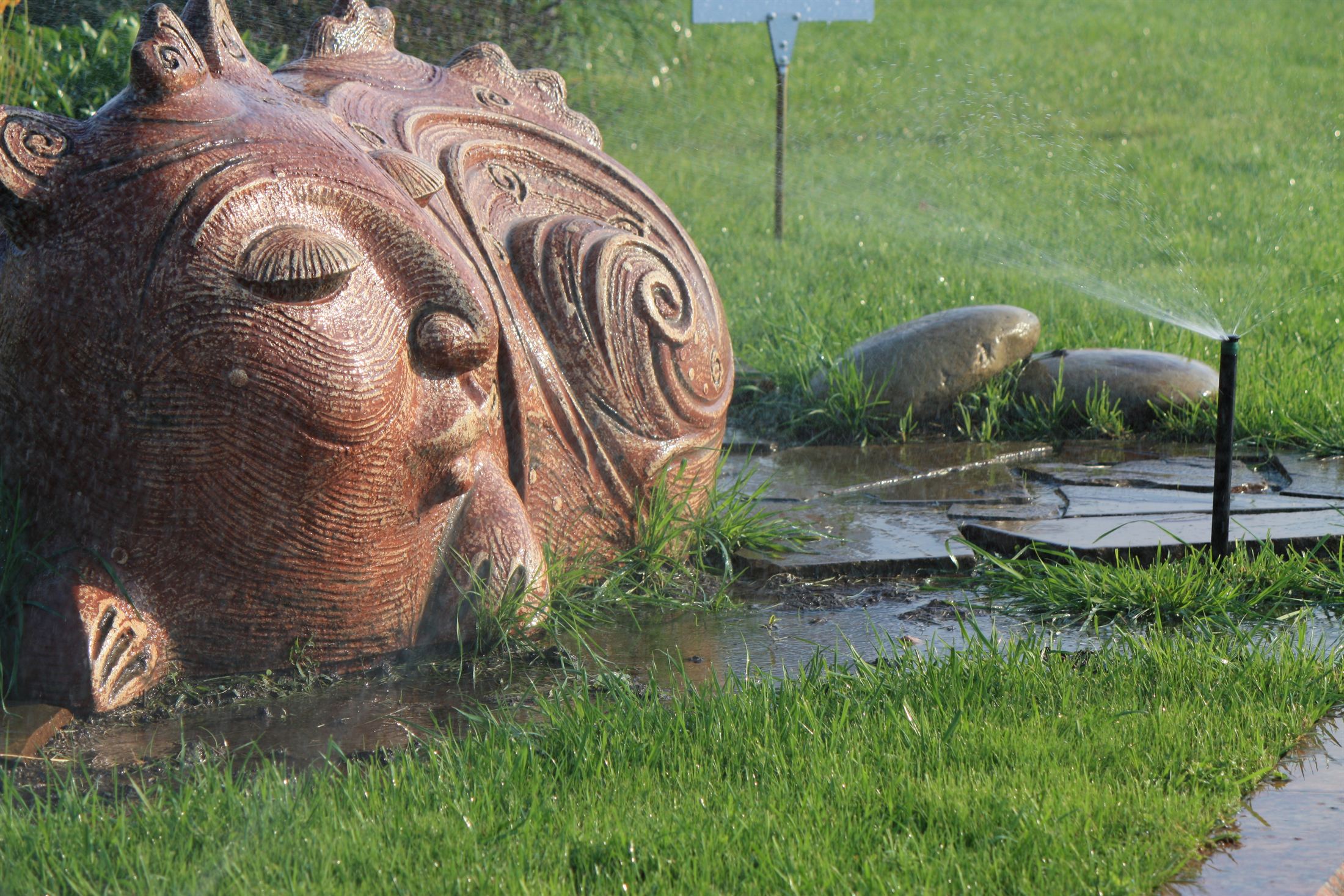

• використання на різних ділянках парку дощувателів різних типів залежно від задачі зрошення: роторних, спреїв, MP Rotator і крапельної трубки

Ключові технічні рішення

Фільтрація води з річки Кальміус

Одним із визначальних вузлів проєкту була підготовка води для поливу. Вода з річки Кальміус вимагала не базового, а посиленого рівня фільтрації, достатнього для стабільної роботи системи на великому об’єкті.

Для цього було застосовано самопромивні піщано-гравійні фільтри. Таке рішення дозволило знизити ризик засмічення форсунок, клапанів і арматури, підвищити надійність системи та забезпечити придатність річкової води для постійної роботи поливної інфраструктури.

Робота на складному рельєфі

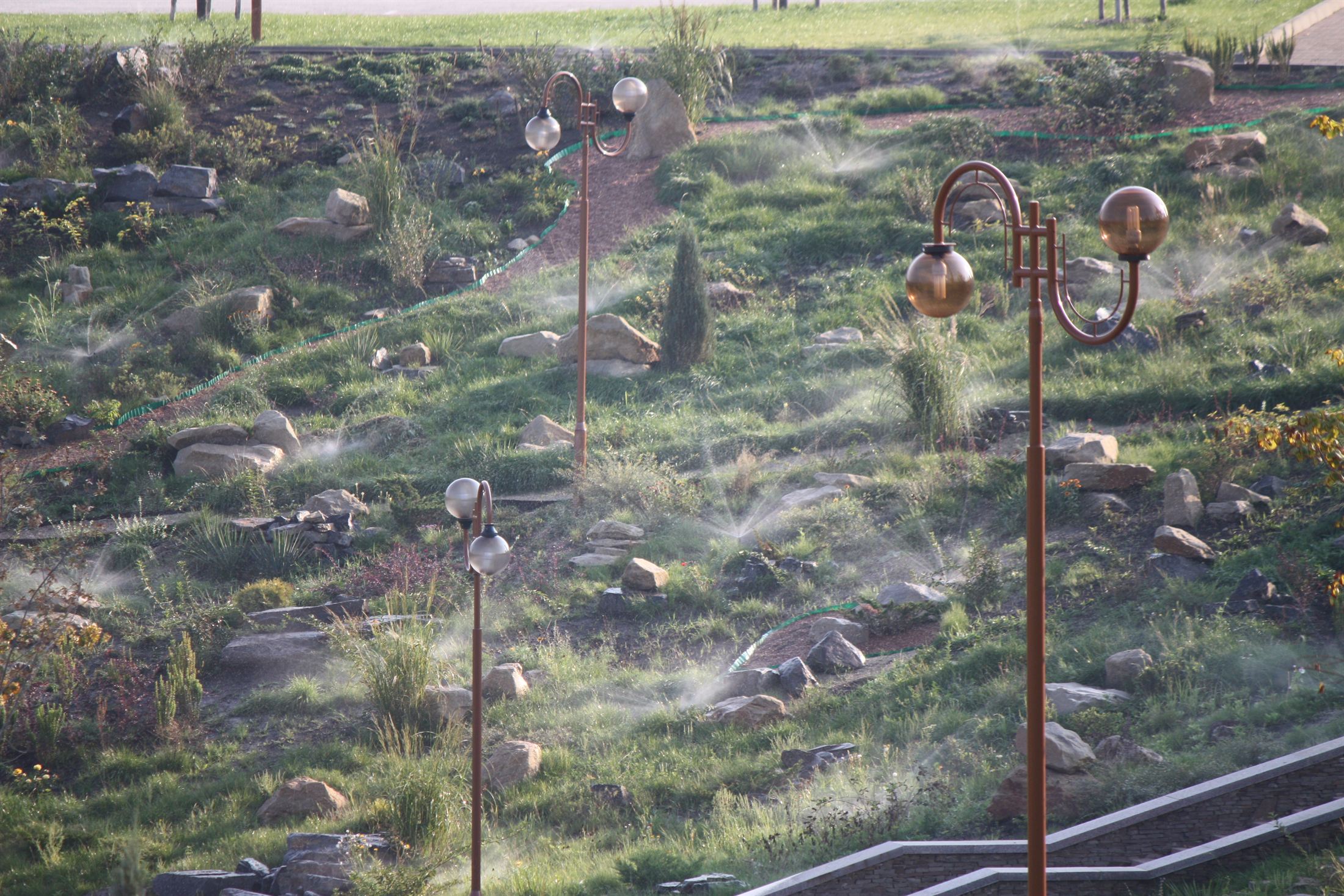

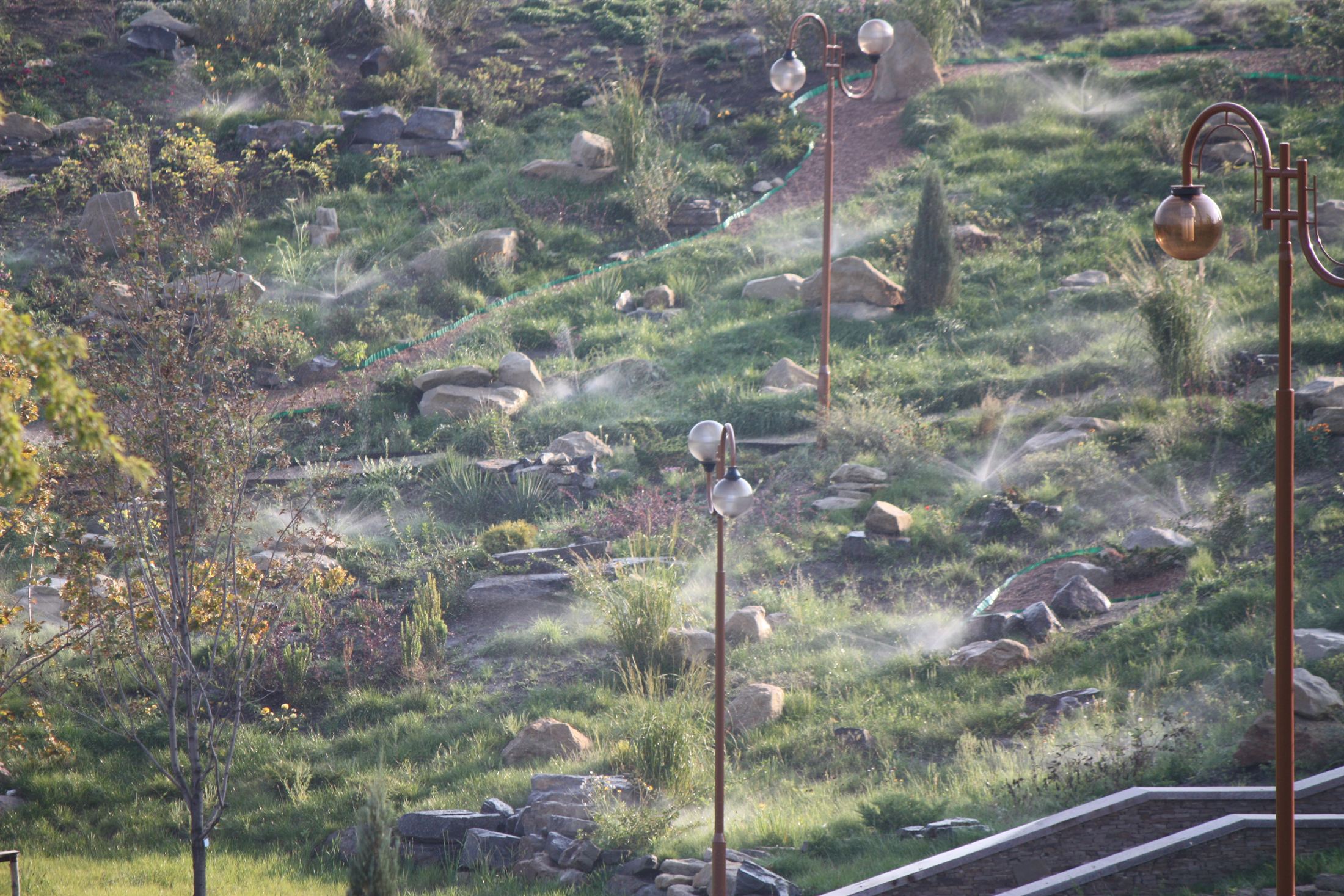

Перепад висот близько 45 м суттєво впливав на гідравліку системи. Для стабільної подачі води на верхні ділянки парку система була розрахована на робочий тиск не менше 11 бар. Це вимагало не стандартного підходу, а посиленого опрацювання насосної частини, магістралі та режимів керування.

Захист від гідроударів

При високому тиску та значному перепаді висот окремою задачею став захист системи від гідроударів. Потенційно небезпечними були як пускові та зупинкові режими насосів, так і рух води вниз по магістралі під дією рельєфу. У проєкті були закладені рішення, спрямовані на зниження ударних навантажень і захист трубопровідної та насосної частини від пошкоджень.

Декодерна архітектура для 56 зон

Для багатозонного об’єкта було застосовано декодерне керування. Це дало можливість побудувати керовану систему для 56 зон без надмірного ускладнення кабельної інфраструктури, спростити масштабування та забезпечити централізований контроль зон поливу.

Управління зонами в окремих камерах

Керування зонами поливу було організовано в окремих камерах. Такий підхід дозволив технічно рознести вузли управління по території, спростити доступ до них для обслуговування, підвищити зручність сервісу та впорядкувати архітектуру системи на великому об’єкті.

Автоматизація насосної станції

Насосна частина побудована на двох основних насосах SAER для автоматичного поливу та одному допоміжному насосі для ручного водорозбору. Система управління забезпечує:

• вибір активного насоса
• резервування другого основного насоса
• підтримання заданого тиску
• плавний пуск і зупинку
• захист від сухого ходу
• захист від перегріву
• електричний захист двигунів
• контроль аварійних режимів у магістралі

Надійність магістральної частини

Як і в кейсі Горішніх Плавнів, у цьому проєкті було застосовано терморезисторне зварювання трубопроводу. Це дозволило підвищити надійність з’єднань на великому об’єкті та знизити залежність якості стиків від людського фактора під час монтажу.

Обладнання / технічні компоненти

У проєкті використовувалися:

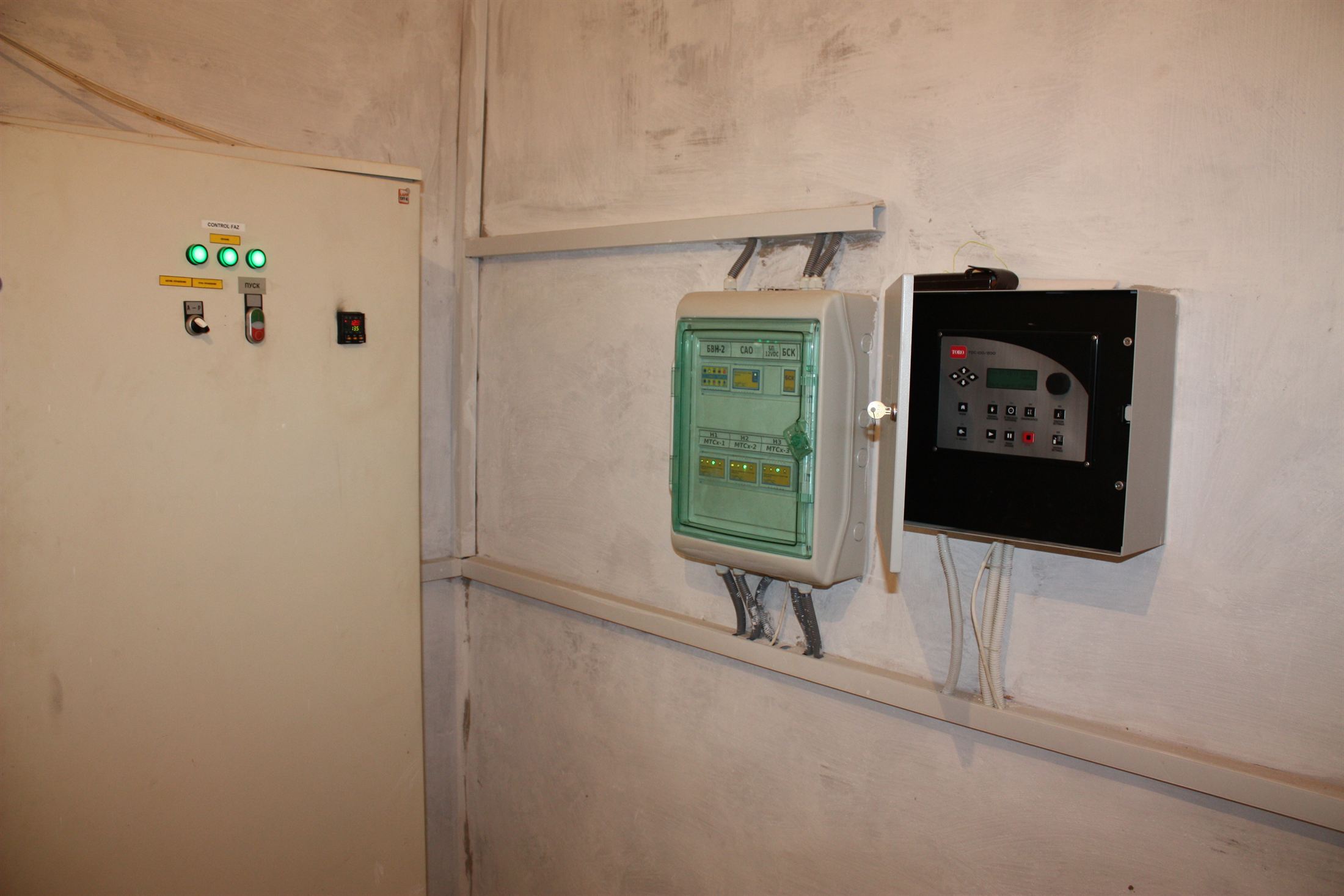

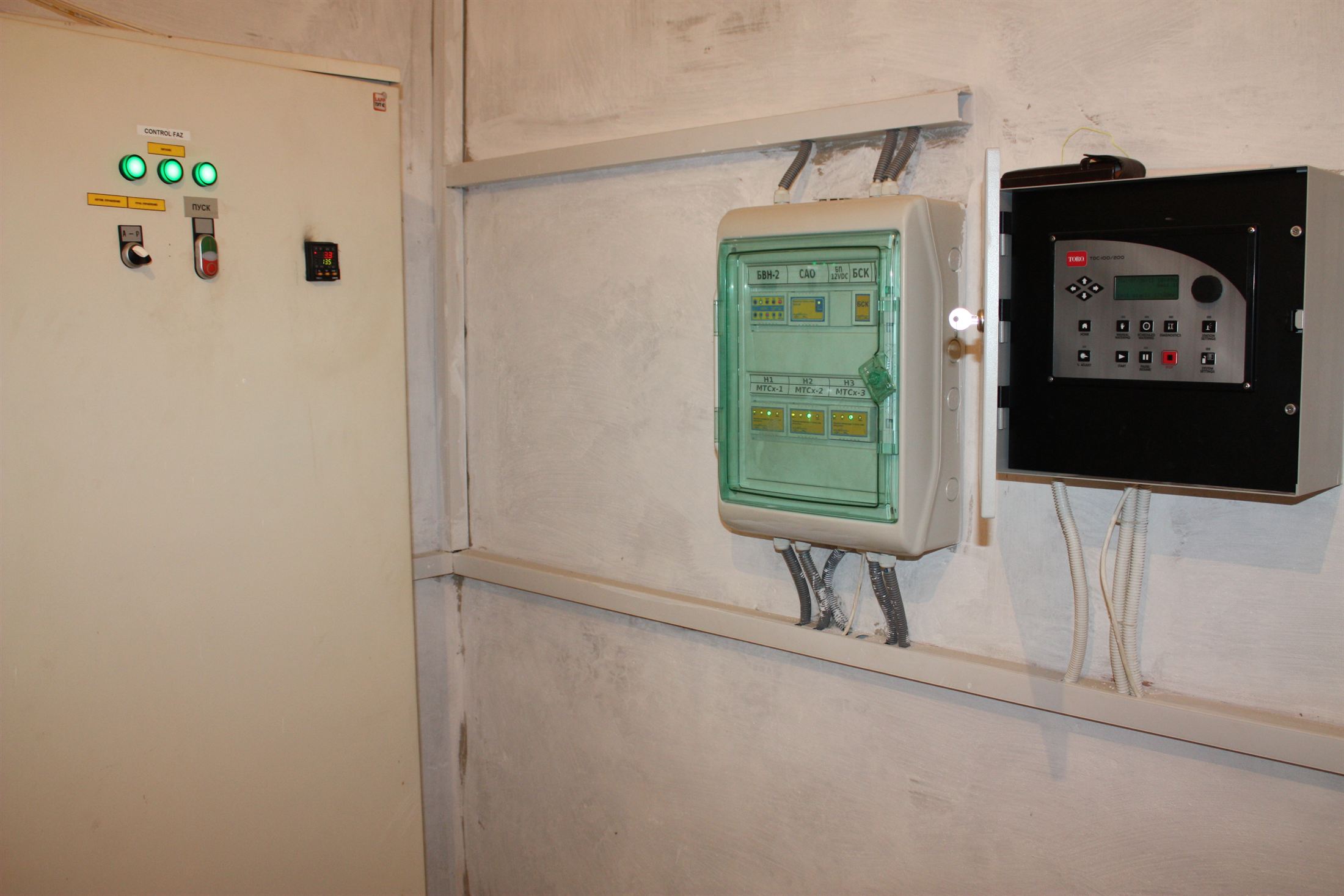

• контролер поливу Toro TDC-100
• логічний блок управління насосами ЛБУ
• щит силового управління ЩСУ
• автомат промивки фільтрів АПФ-10
• два основні напірні насоси SAER
• один допоміжний насос для ручного поливу
• частотний регулятор для основних насосів
• окремий частотний перетворювач для допоміжного насоса
• датчики тиску

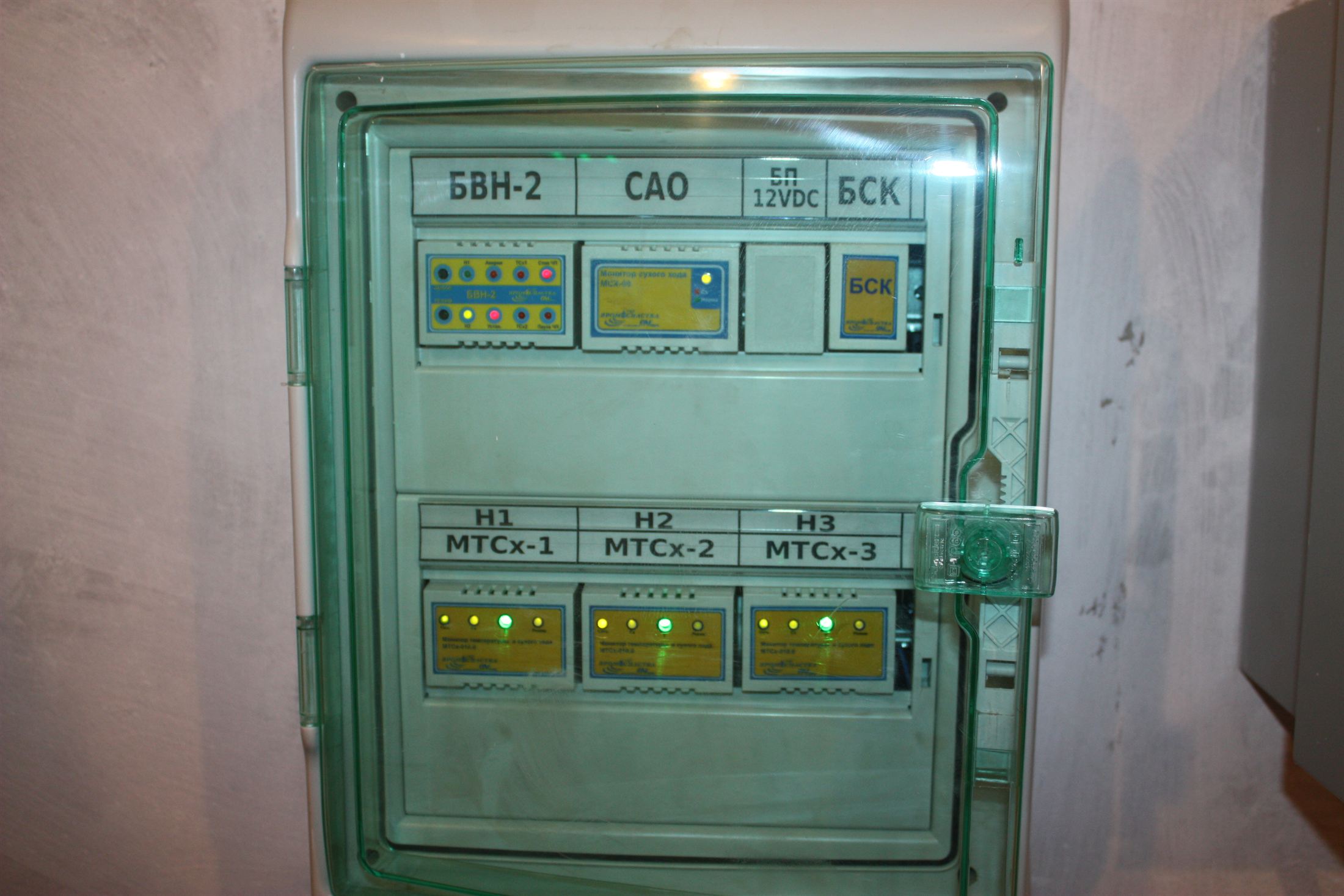

• монітори сухого ходу і температури насосів
• декодерна система керування зонами
• самопромивні піщано-гравійні фільтри
• дощувателі Toro та Hunter
• дощувателі різних типів залежно від ділянок і режиму поливу: роторні, спреї, MP Rotator, крапельна трубка
• окремі камери управління зонами поливу
• магістральний трубопровід із терморезисторним зварюванням
• силова автоматика та шафи керування

Результат

У результаті реалізації замовник отримав технічно стійку систему поливу для великого паркового об’єкта, побудовану з урахуванням складного рельєфу, високого робочого тиску, річкового водозабору та багатозонної структури поливу.

Практичний результат реалізації:

• побудовано систему поливу для території площею близько 120 000 м²
• реалізовано централізоване керування 56 зонами поливу
• забезпечено стабільну подачу води на території з перепадом висот близько 45 м
• забезпечено роботу системи при тиску не менше 11 бар
• реалізовано фільтрацію, достатню для стабільної роботи на воді з річки Кальміус
• знижено ризик засмічення і передчасного зносу поливного обладнання
• реалізовано насосну частину з резервуванням і автоматичним керуванням
• знижено ризик пошкодження системи через гідроудари
• впорядковано управління зонами поливу за рахунок винесення вузлів у окремі камери
• підвищено надійність магістральної частини за рахунок терморезисторного зварювання
• забезпечено готовність системи до стабільної сезонної експлуатації та технічного супроводу

Ключовий результат цього проєкту — створення не просто системи поливу для парку, а інженерно керованої інфраструктури, здатної стабільно працювати в умовах складного джерела води, високого тиску та складного рельєфу.
