SunRay Resort&Spa

Задача

Для об’єкта потрібно було реконструювати існуючу систему поливу та звести в єдину логіку роботи всі критичні вузли: полив території, наповнення поливної ємності, насосну станцію, фільтрацію, диспетчерський контроль і сервісний доступ.

Рішення мало забезпечити керований полив великої озелененої території, стабільну роботу системи в різних режимах, використання кількох джерел води, автоматичне підтримання робочих параметрів та можливість централізованого контролю без постійного ручного втручання.

Вихідні умови / особливості об’єкта

• реконструкція існуючої системи, а не монтаж з нуля
• велика площа поливу та значна кількість зон
• складний багаторічний ландшафт із діючою інфраструктурою
• наявність кількох функціонально пов’язаних підсистем, які потрібно було інтегрувати в один контур керування
• необхідність використання для поливу не лише водопровідної, а й очищеної вторинної води
• потреба перейти від локального та розрізненого керування до централізованої системи з диспетчеризацією
• вимога до віддаленого доступу для діагностики, коригування параметрів і сервісного супроводу

Реалізоване рішення

Для SunRay Resort&Spa було розроблено та впроваджено комплексну систему, до складу якої увійшли:

• система управління поливом
• система управління наповненням поливної ємності
• система управління насосною станцією
• засоби диспетчерського контролю
• засоби віддаленого доступу для моніторингу та сервісу

У межах проєкту виконано:

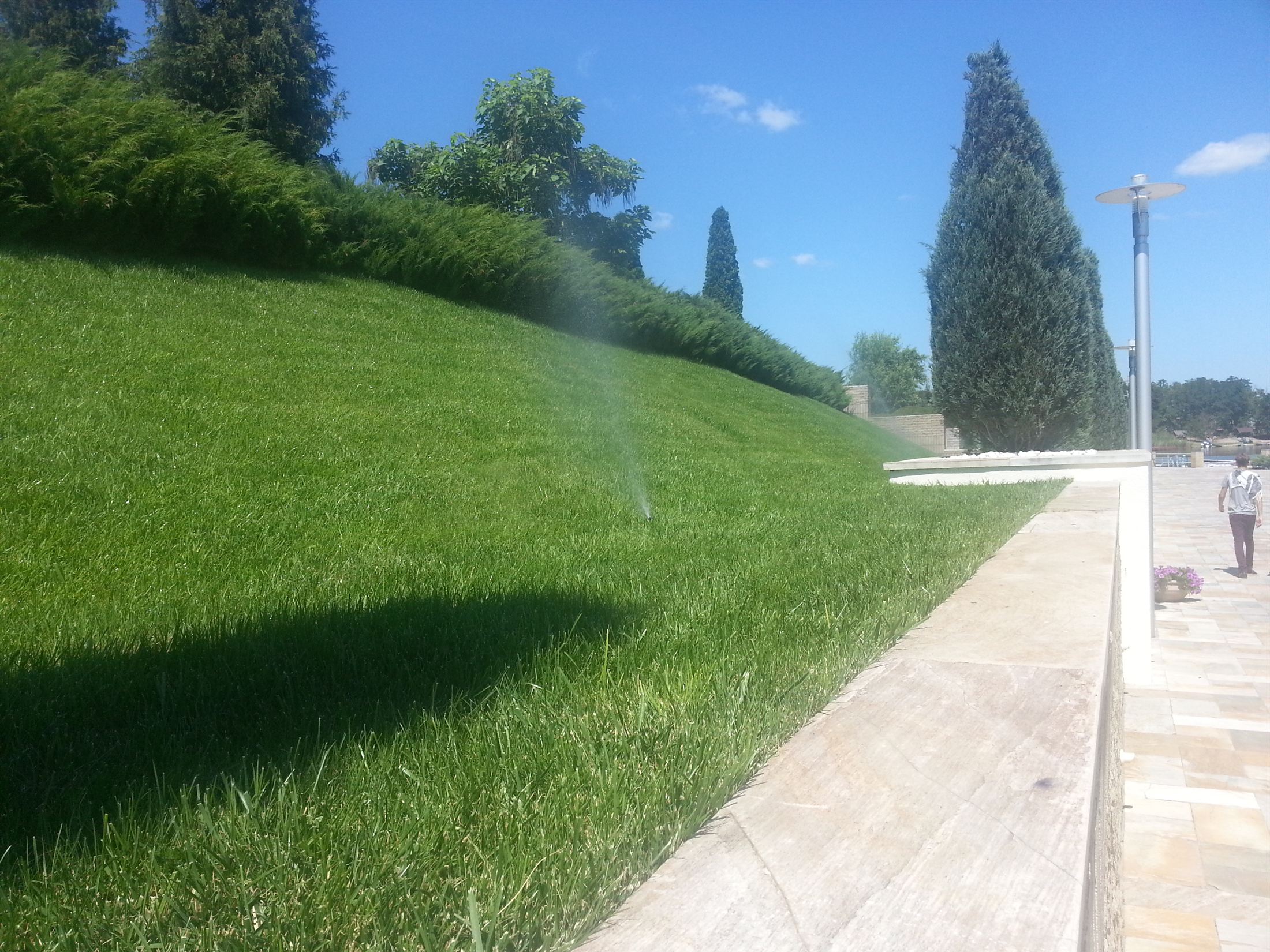

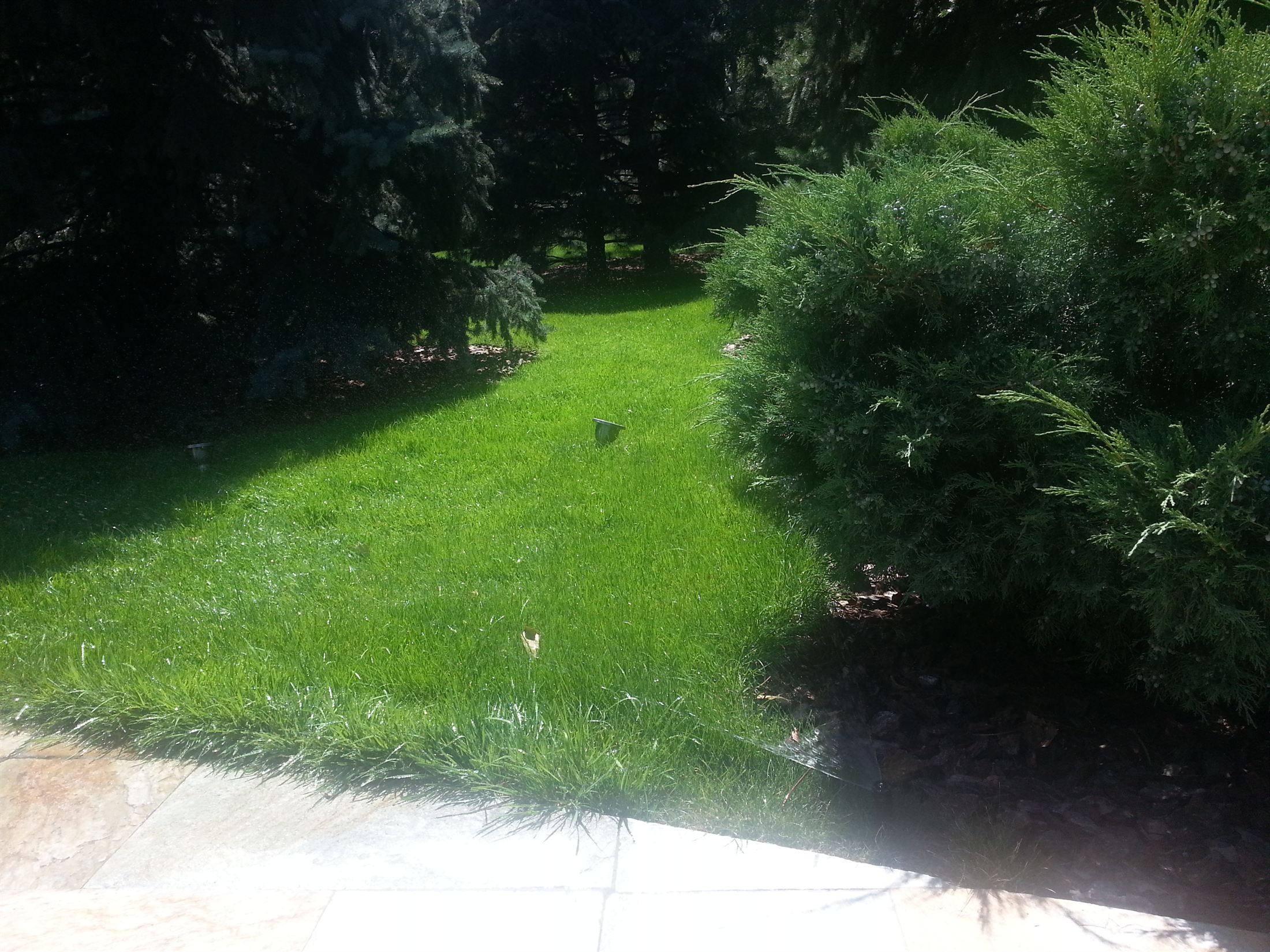

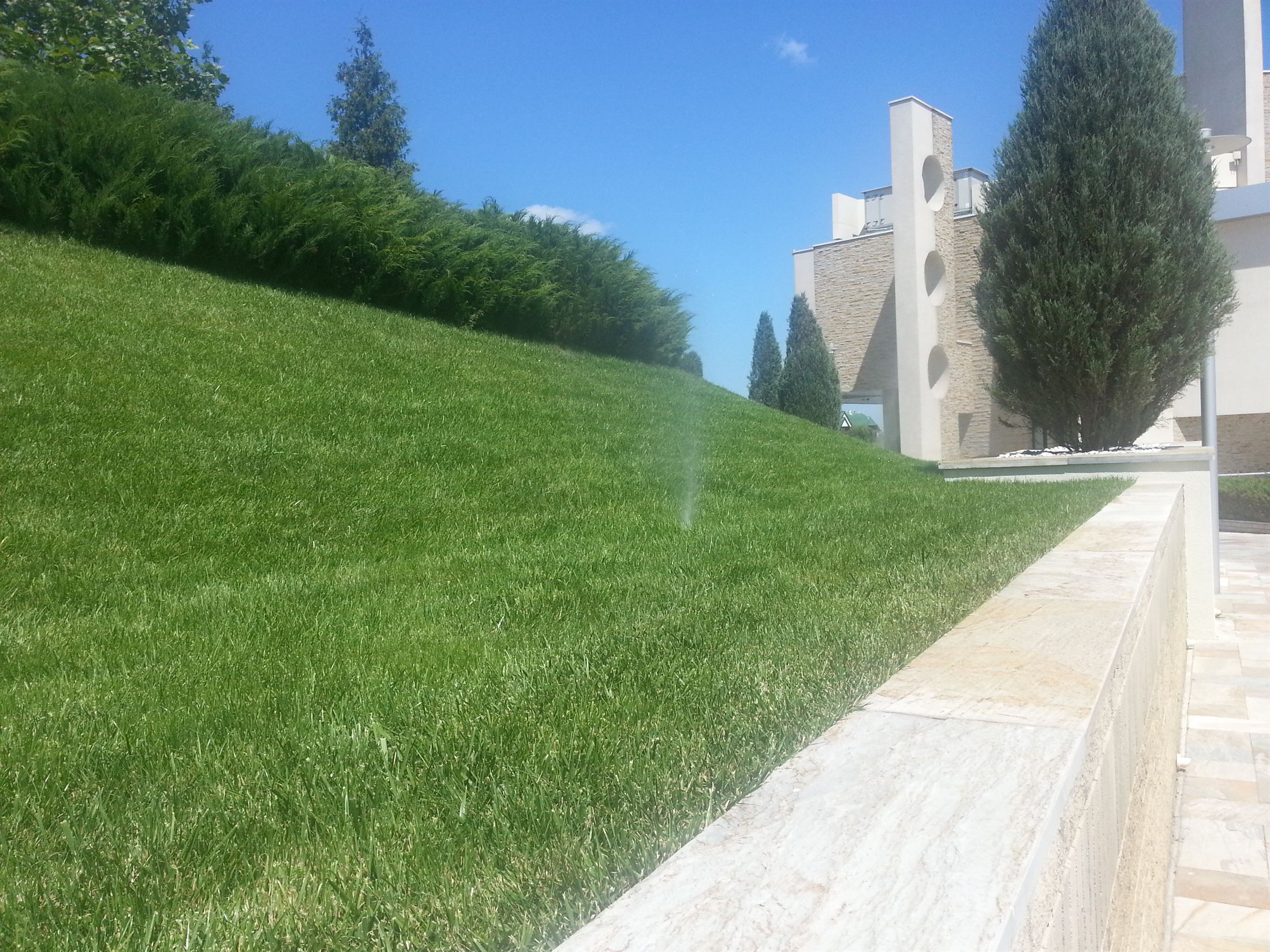

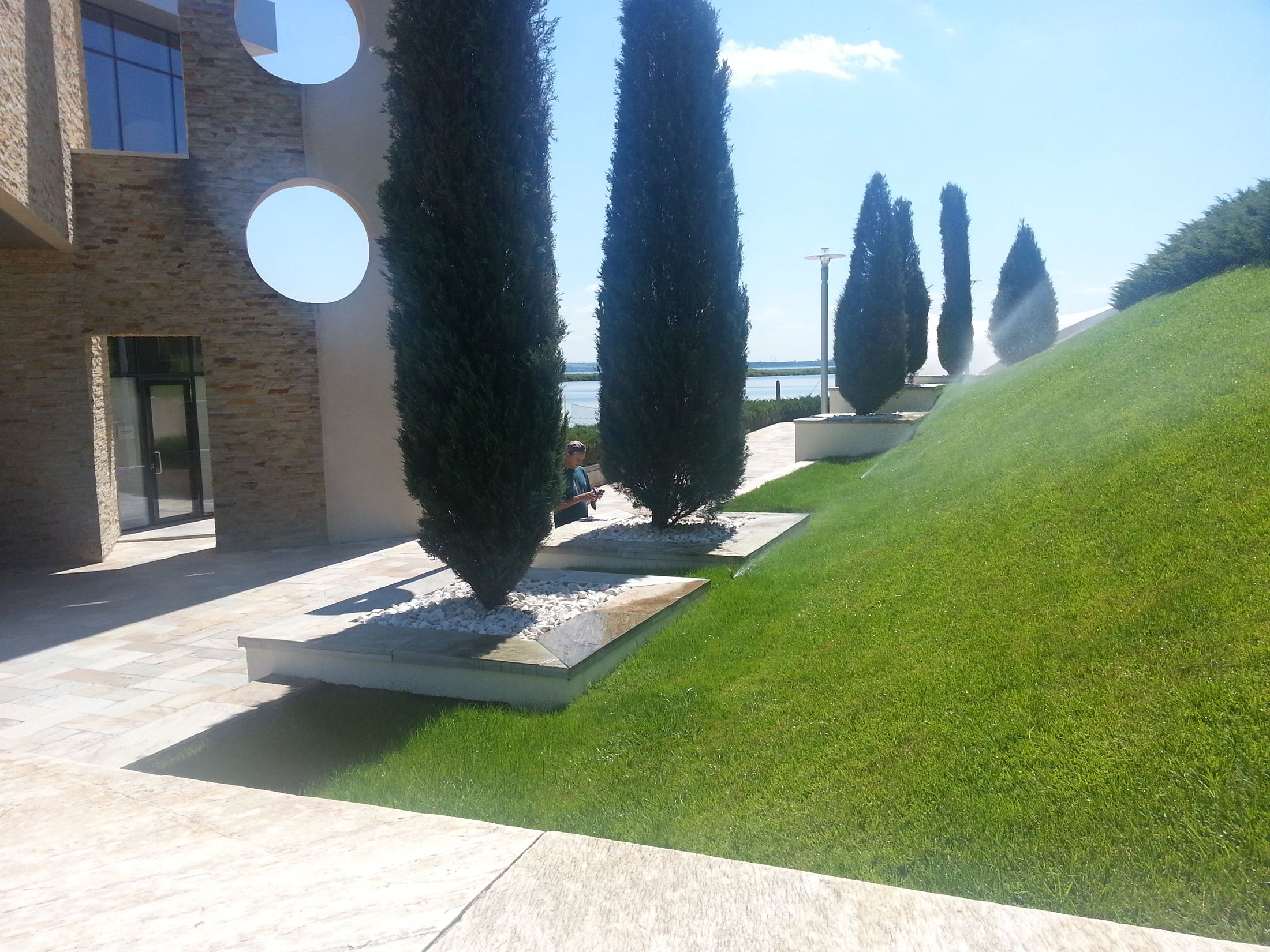

• реконструкцію існуючої системи поливу на території об’єкта
• заміну попередньої схеми керування на декодерну систему
• інтеграцію керування електромагнітними клапанами через двопровідну лінію
• впровадження керування поливом за фактичною вологістю ґрунту
• інтеграцію датчиків вологості в алгоритм роботи системи
• організацію автоматичного наповнення поливної ємності з двох джерел води
• реалізацію логіки пріоритетного використання очищеної вторинної води за умови відповідності її параметрів
• автоматизацію насосної станції з підтриманням заданого тиску
• реалізацію резервування насосів і автоматичного переходу на резерв у разі аварійної ситуації
• захист насосного обладнання від сухого ходу та перегріву
• інтеграцію вузла фільтрації для очищення та обліку води, що подається на полив
• автоматизацію промивання фільтра
• підключення системи до локальної мережі об’єкта з диспетчерським та сервісним доступом

Ключові технічні рішення

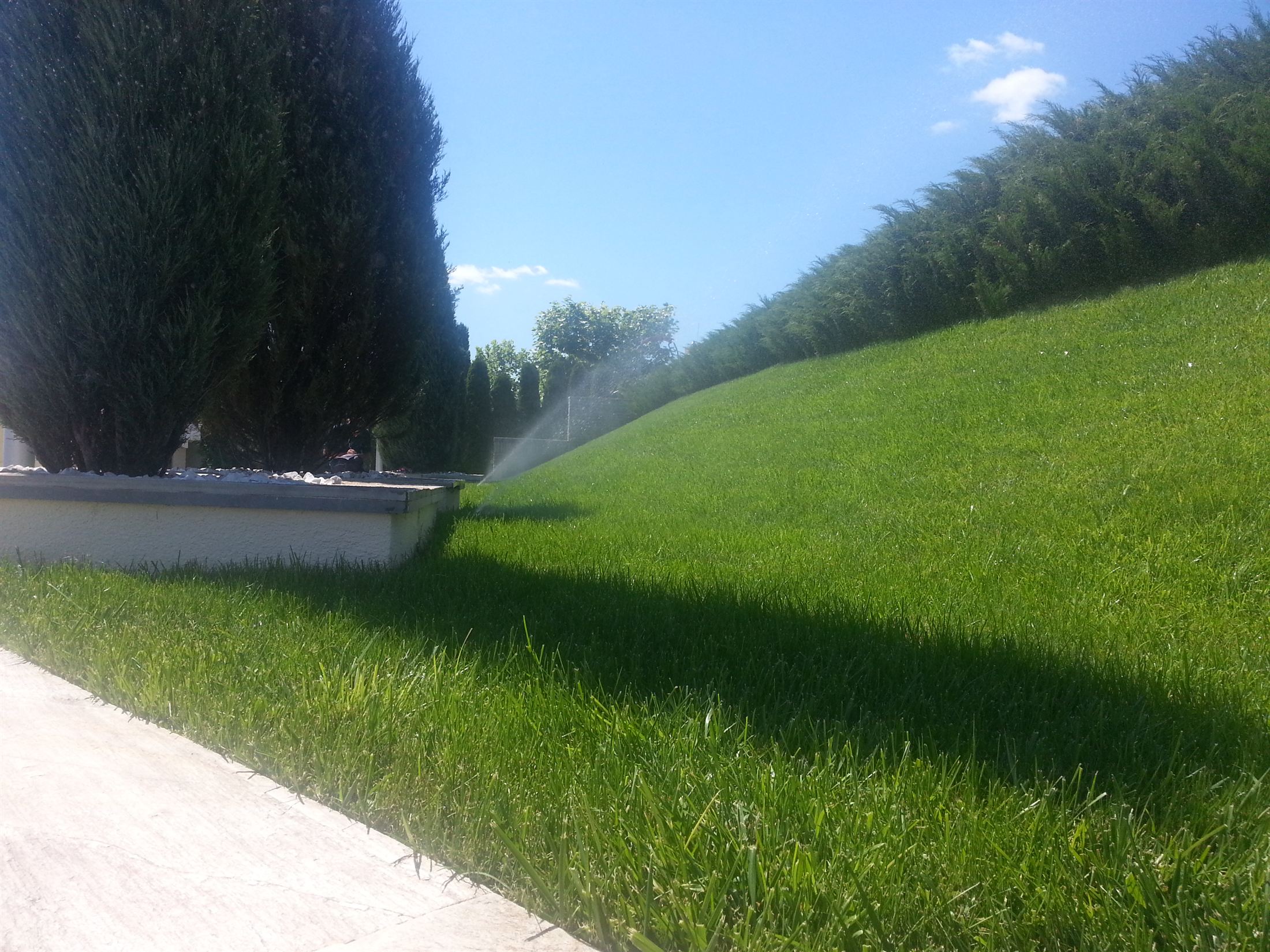

Полив за фактичним станом ґрунту

Базовим принципом системи стало керування поливом не лише за розкладом, а за параметром вологості ґрунту. Це дозволило перейти від формального виконання програм до поливу за реальними потребами озеленення.

Декодерна архітектура замість розрізненого керування

Існуюча схема з окремими стандартними контролерами була замінена на декодерну систему. Це спростило архітектуру керування, підвищило керованість зон поливу та забезпечило основу для централізованої логіки роботи всієї системи.

Робота з двома джерелами води

У системі реалізовано наповнення поливної ємності з двох джерел: водопроводу та резервуару з очищеною вторинною водою. Для системи було задано логіку вибору джерела залежно від рівня та якості наявної води.

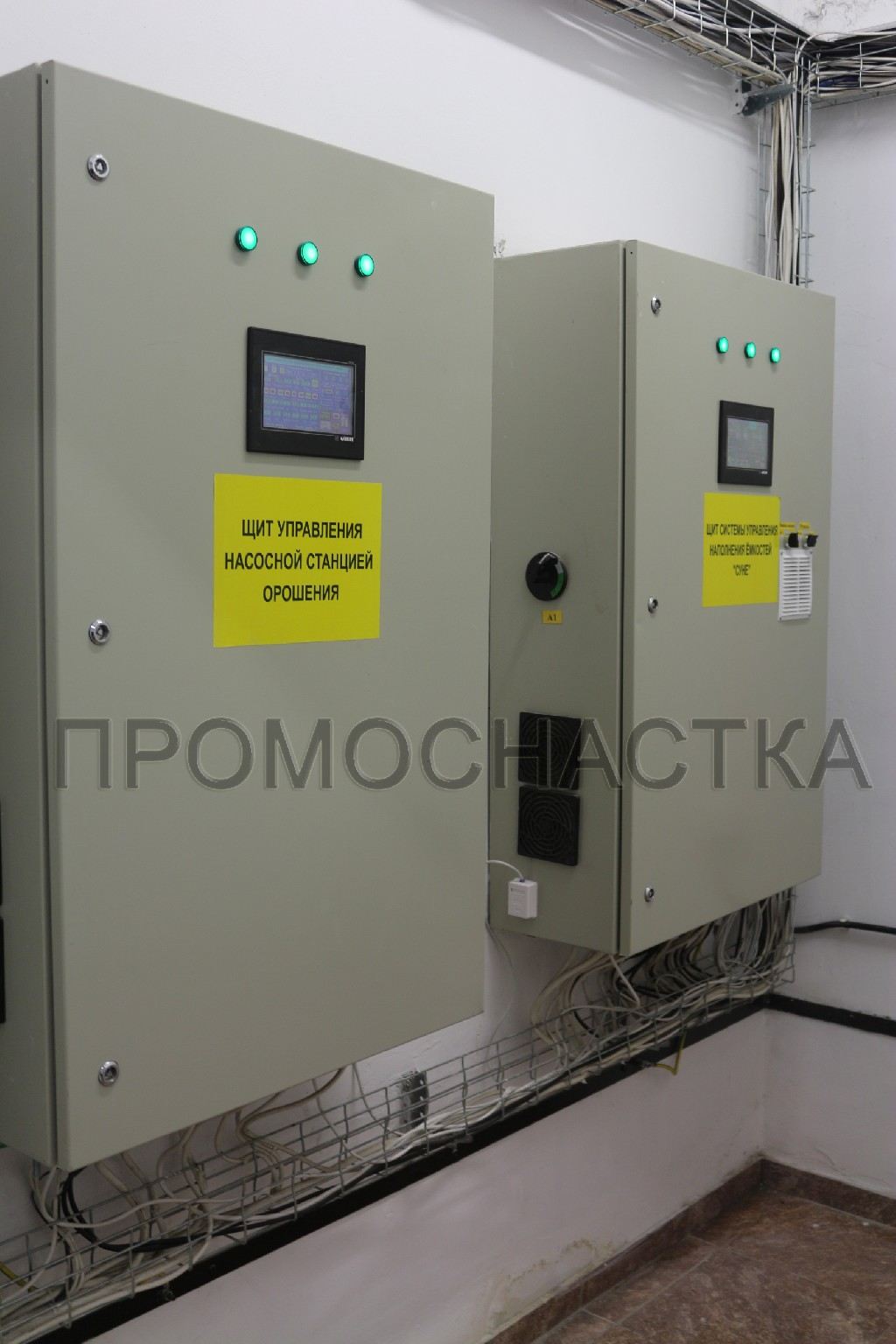

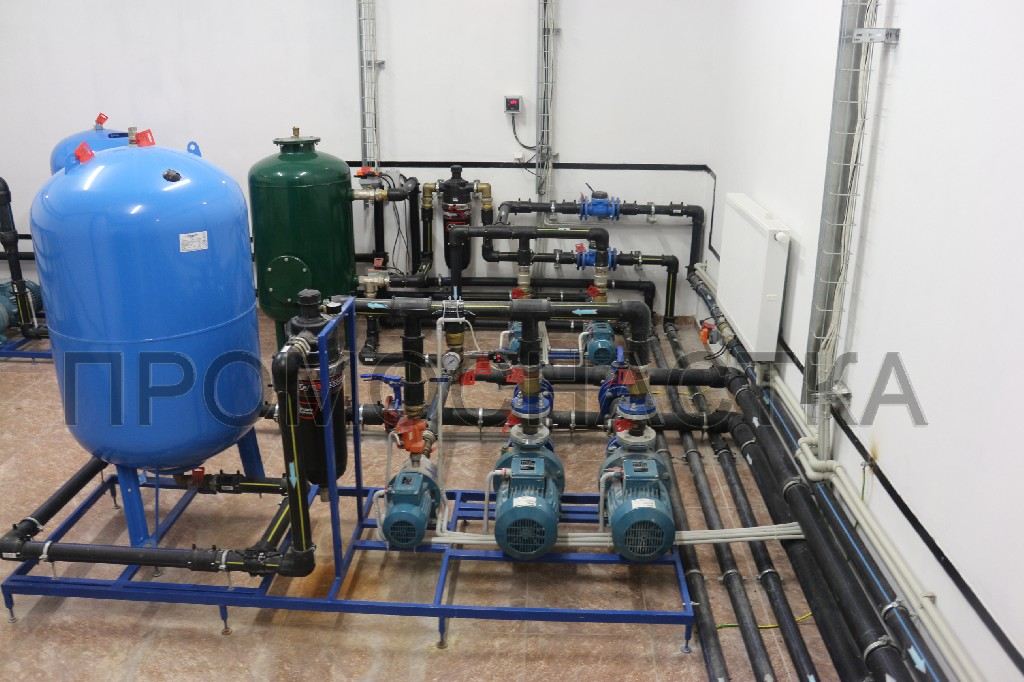

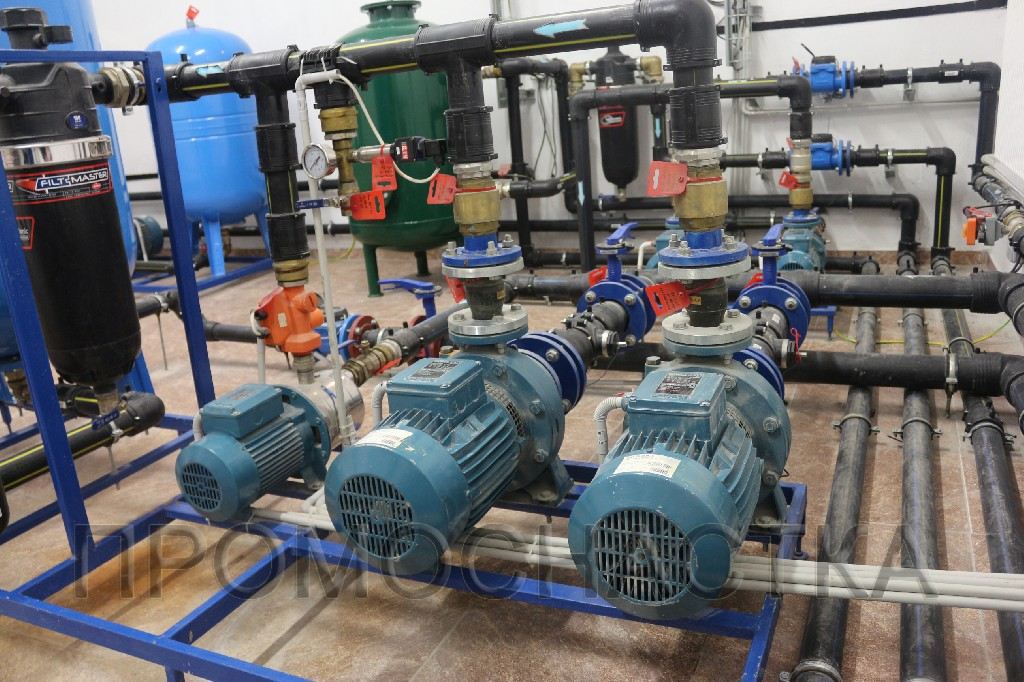

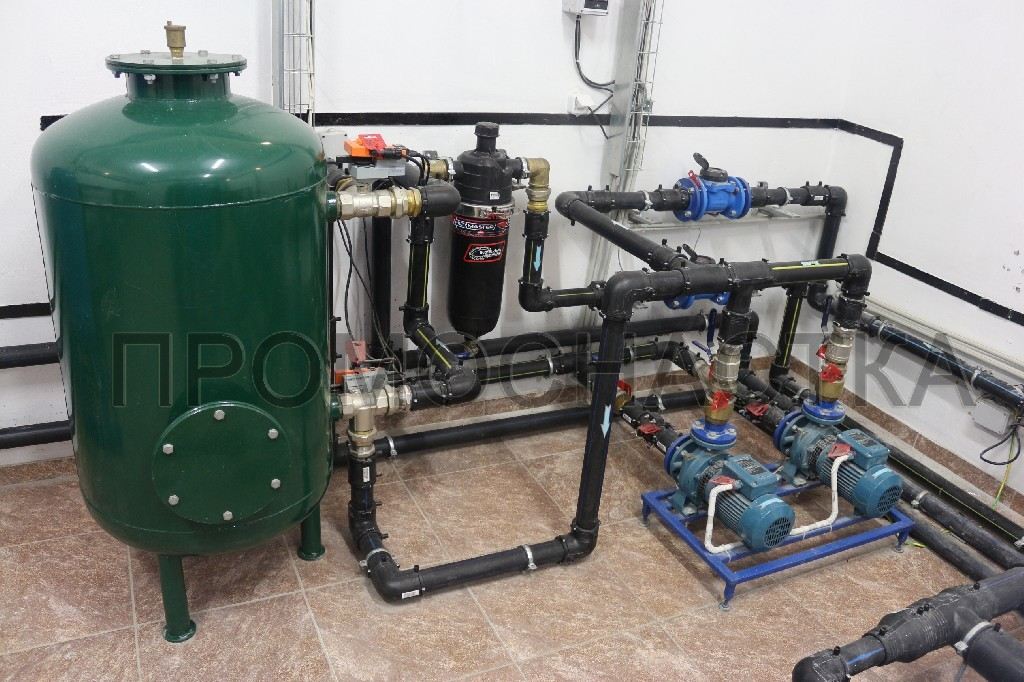

Автоматизація насосної станції

Керування насосною станцією було включено в загальну систему. Реалізовано підтримання заданого тиску, резервування насосів, аварійні алгоритми та захист обладнання. Це дозволило перевести роботу вузла з локального виконання в контрольований автоматичний режим.

Диспетчерський і сервісний доступ

Усі основні підсистеми були інтегровані в локальну мережу об’єкта. Це дало можливість централізовано контролювати роботу системи, переглядати журнали подій і помилок, формувати звітність та виконувати сервісне коригування параметрів без постійного виїзду на об’єкт.

Обладнання / технічні компоненти

У проєкті використовувалися:

• контролери управління поливом Acclima
• декодери Acclima для керування клапанами
• датчики вологості ґрунту

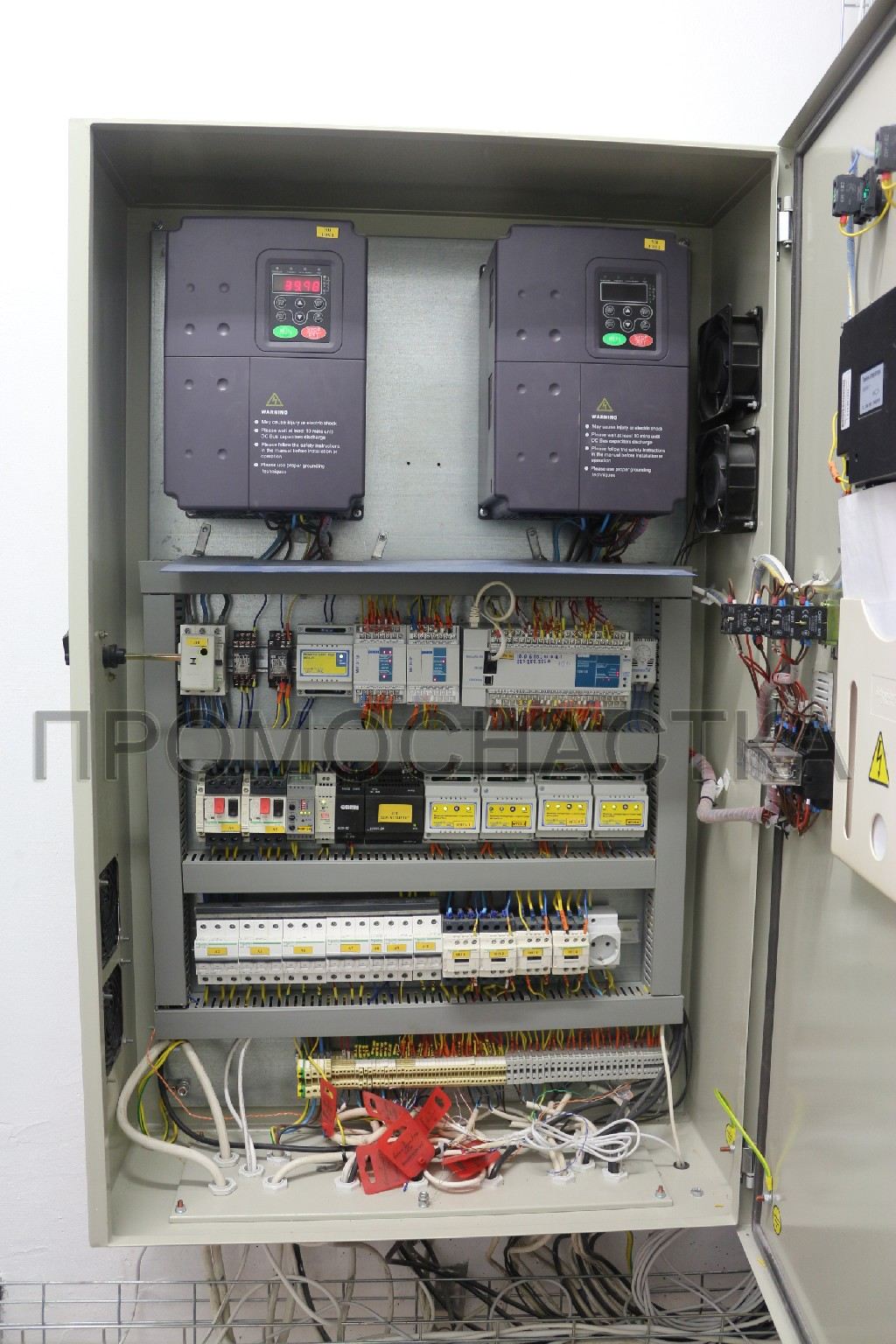

• ПЛК та модулі автоматизації ОВЕН
• операторські панелі ОВЕН
• автоматика та комутаційні компоненти Schneider
• насосне обладнання
• вузол фільтрації
• локальна Ethernet-мережа для диспетчеризації та сервісного доступу

Результат

У результаті реалізації замовник отримав реконструйовану систему поливу та водозабезпечення з єдиною логікою керування замість розрізненого локального управління окремими вузлами.

Практичний результат реалізації:

• полив території переведено на керування за фактичною вологістю ґрунту
• скорочено витрати води на полив
• впроваджено використання очищеної вторинної води як одного з робочих джерел
• насосну станцію інтегровано в загальну систему з автоматичним підтриманням робочих параметрів
• підвищено надійність роботи за рахунок резервування та захисту насосного обладнання
• спрощено експлуатацію системи через централізований контроль, журнали подій, звітність і сервісний доступ
• забезпечено готовність системи до штатної сезонної експлуатації та подальшого технічного супроводу

Ключовий результат цього проєкту полягає не лише в реконструкції поливу як окремої функції. На об’єкті було побудовано керовану інженерну систему, у якій полив, підготовка та подача води, насосне обладнання, фільтрація і контроль працюють у межах єдиної логіки.
